还有0项未选择重置

选择代码

代码参数

材质

硬度

表面处理

选型参数

前端形状 *

定位部直径D(mm) *

定位部直径P(mm) *

5~30/0.1

定位部长度B(mm) *

5~60/0.1

导入部圆角长度尺寸C(mm) *

1~15/1

导入部倒角角度°A(mm) *

导入部锥角长度E(mm) *

3~28/1

安装部长度L(mm) *

0~12/1

图片仅供参考

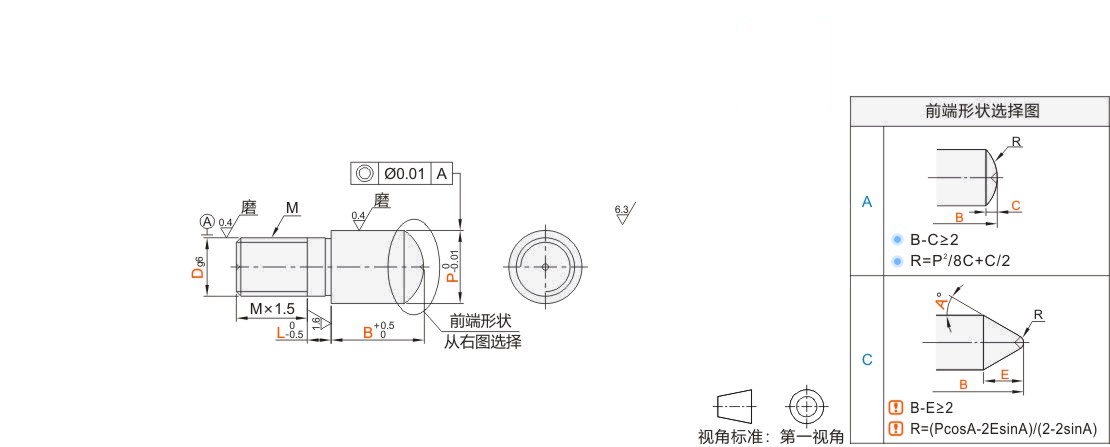

大头型外螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件：前端形状A:D·L≥4且B-C≥4；前端形状C:D·L≥4且B-E≥4且R≥3。
(工艺孔详细尺寸见产品简介)
当L<2时，无L实际形状，为退刀槽形状，并按退刀槽标准加工。(即：螺纹长度+退刀槽=M×1.5+L)。

选型参数

选型表

型号				最小单位0.1		C最小单位1	A	E 最小单位1	最小单位1	M
代码	前端形状	Dg6		P	B	仅A形	仅C形	仅C形	L	M
JT-RQRSD JT-RQRSU JT-RQRDD JT-RQRDU JT-RQRDQ JT-RQRUD JT-RQRUU JT-RQRUX	A C	3	-0.002 -0.008	5.0~6.0	5.0~30.0	1≤C≤P/2	15 30 45	3~28 请参照 E尺寸表	0~12	M3
		4	-0.004 -0.012	5.0~9.0	5.0~30.0					M4
		5		6.0~10.0	5.0~35.0					M5
		6		8.0~12.0	5.0~45.0					M6
		8	-0.005 -0.014	10.0~15.0	5.0~45.0					M8
		10	-0.005 -0.014	12.0~20.0	5.0~55.0					M10
		12	-0.006 -0.017	16.0~20.0	5.0~55.0					M12
		16	-0.006 -0.017	18.0~24.0	5.0~60.0					M16
		20	-0.007 -0.020	22.0~30.0	5.0~60.0					M20

E尺寸表

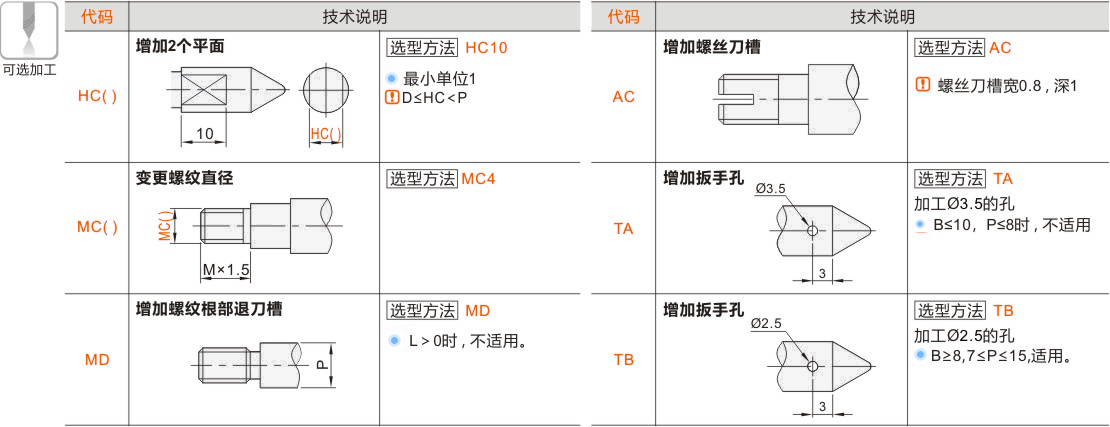

可选加工参数

暂未上传文档资料
