角接触球轴承 P5精度 30°接触角

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

品牌	类型	轴承类型代码	轴承精度	后置代码	轴承材质	接触角 (°)
TPI	不配对	7	P5	未标注:树脂保持架	SUJ2	A:30°

选型参数

选型表

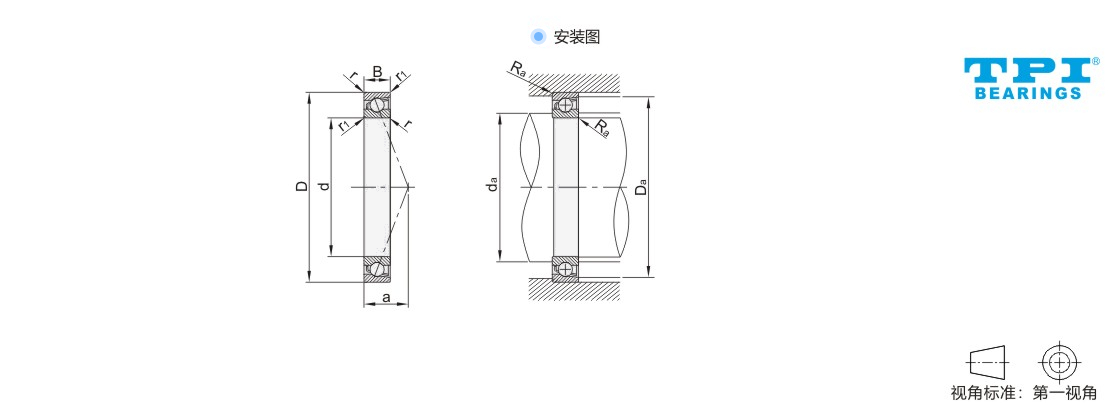

型号	主要尺寸(mm)					基本额定负载		容许转速rpm(参考)		a 作用点 (mm)	安装相关尺寸(mm)			重量 kg (参考)
代码	d	D	B	r min	r1 min	Cr(动) KN	Cor(静) KN	脂润滑	油润滑	a 作用点 (mm)	da (min)	Da (max)	Ra (max)	重量 kg (参考)
JT-LSSSBFO-TPI	10	26	8	0.3	0.15	6.25	2.35	34000	42000	9.1	12.5	23.5	0.3	0.021
JT-LSSDBFO-TPI	12	28	8	0.3	0.15	6.75	2.75	29000	37000	9.9	14.5	25.5	0.3	0.024
JT-LUSDBFO-TPI	12	32	10	0.6	0.3	9.3	3.65	27000	34000	11.4	16.5	27.5	0.6	0.038
JT-LSSUBFO-TPI	15	32	9	0.3	0.15	7.65	3.45	26000	32000	11.3	17.5	29.5	0.3	0.035
JT-LUSUBFO-TPI	15	35	11	0.6	0.3	10.1	4.25	24000	29000	12.9	19.5	30.5	0.6	0.048
JT-LSSQBFO-TPI	17	35	10	0.3	0.15	8.4	4.15	23000	28000	12.7	19.5	32.5	0.3	0.045
JT-LUSQBFO-TPI	17	40	12	0.6	0.3	12.7	5.5	21000	26000	14.4	21.5	35.5	0.6	0.JT-VMPSLCSFZMPNZFZ
JT-LSSFBFO-TPI	20	42	12	0.6	0.3	12.9	6.1	19000	24000	15.1	24.5	37.5	0.6	0.079
JT-LUSFBFO-TPI	20	47	14	1	0.6	18.1	8.4	17000	22000	17	25.5	41.5	1	0.112
JT-LSSOBFO-TPI	25	47	12	0.6	0.3	14.1	7.4	17000	21000	16.4	29.5	42.5	0.6	0.091
JT-LUSOBFO-TPI	25	52	15	1	0.6	19.2	9.5	15000	19000	18.8	30.5	46.5	1	0.135
JT-LSSXBFO-TPI	30	55	13			18.2	10.1	14000	18000	18.8	35.5	49.5		0.133
JT-LUSXBFO-TPI	30	62	16			26.7	13.7	13000	16000	21.5	35.5	56.5		0.208
JT-LSSLBFO-TPI	35	62	14			21.9	12.6	12000	15000	21.2	40.5	56.5		0.17
JT-LUSLBFO-TPI	35	72	17	1.1		35.2	18.6	11000	14000	24.2	42	65		0.295
JT-LSSMBFO-TPI	40	68	15	1		23.4	14.6	11000	14000	23.2	45.5	62.5		0.21
JT-LUSMBFO-TPI	40	80	18	1.1		42	23.3	10000	12000	26.3	47	73		0.382
JT-LSSGBFO-TPI	45	75	16	1		27.8	17.7	10000	12000	25.3	50.5	69.5		0.26
JT-LUSGBFO-TPI	45	85	19	1.1		47.2	26.6	9400	12000	28	52	78		0.43
JT-LSDSBFO-TPI	50	80	16	1		29.5	20.1	9200	11000	26.9	55.5	74.5		0.29
JT-LUDSBFO-TPI	50	90	20	1.1		49.2	29.4	8500	11000	30.4	57	83		0.485
JT-LSDDBFO-TPI	55	90	18			38.9	26.3	8300	10000	29.9	62	83		0.42
JT-LSDUBFO-TPI	60	95				39.9	28.1	7700	9700	31.4	67	88		0.45
JT-LSDQBFO-TPI	65	100				42.1	31.4	7200	9000	33	72	93		0.47
JT-LSDFBFO-TPI	70	110	20			53.3	39.4	6600	8300	36	77	103		0.66
JT-LSDOBFO-TPI	75	115	20			54.6	41.7	6300	7800	37.4	82	108		0.69
JT-LSDXBFO-TPI	80	125	22			55	53	4300	6000	40.6	87	118		1.76
JT-LSDLBFO-TPI	85	130	22			56.5	56	4300	5600	42	92	123		1.83
JT-LSDMBFO-TPI	90	140	24	1.5		67.5	66.5	3800	5300	45.2	99	131		2.38
JT-LSUSBFO-TPI	100	150	24	1.5	1	68.5	70.5	4500	6000	48.1	109	141	1.5	2.96
