磁力联轴器螺钉夹紧型

图片仅供参考

磁力联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 支架	表面处理 / 支架	表面处理 / 磁环	类型
JT-NMRSD	铝合金	阳极氧化	镀镍	平面传动 ● 螺钉固定型
JT-NMRSX	不锈钢	一	镀镍	平面传动 ● 螺钉固定型
JT-NMRDD	铝合金	阳极氧化	镀镍	平面传动 ● 螺钉夹紧型
JT-NMRDX	不锈钢	一	镀镍	平面传动 ● 螺钉夹紧型

键槽尺寸表

轴径尺寸	键槽尺寸
Ød (mm)	b		t
Ød (mm)	尺寸	公差	尺寸	公差
Ø6~Ø7.99	2	±0.0125	1	+0.1 0
Ø8~Ø10	3	±0.0125	1.4
Ø10.01~Ø12	4	±0.015	1.8
Ø12.01~Ø17	5		2.3
Ø17.01~Ø22	6		2.8
Ø22.01~Ø30	8	±0.018	3.3
Ø30.01~Ø38	10	±0.018		+0.2 0
Ø38.01~Ø40	12	±0.0215		+0.2 0

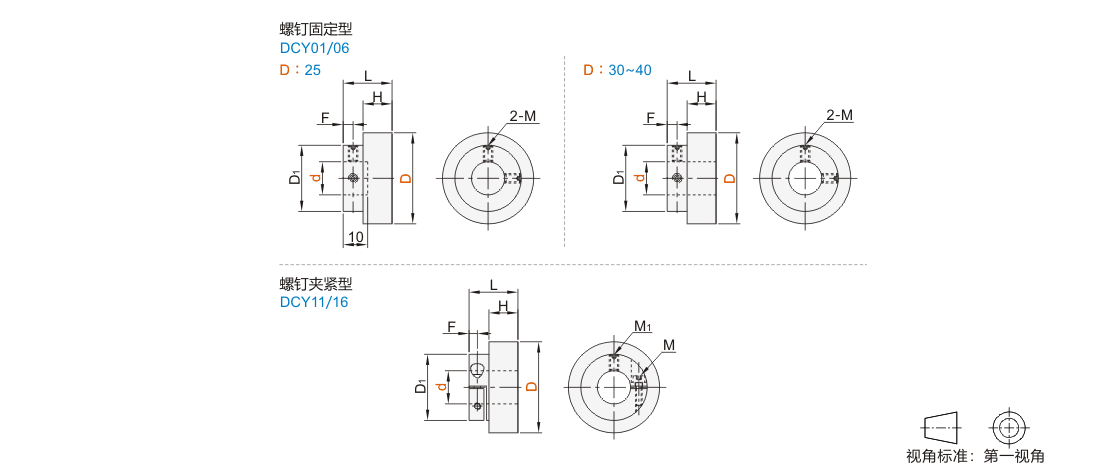

选型参数

螺钉固定型

型号		磁极数 P	d		D1	L	F	磁区 H	M	扭矩(N·m)
代码	D	磁极数 P	盲孔	通孔	D1	L	F	磁区 H	M	间隙1.0mm
JT-NMRSD JT-NMRSX	25	6	6 8	5	20	20	5	10	M4	0.36
	30		—	6 8	26					0.68
	35			6 8	30					1.1
	40	10		10 12	35	22		12	M5	1.58

螺钉夹紧型

型号		磁极数 P	d	D1	L	F	磁区 H	M	M1	扭矩(N·m) 间隙1.0mm
代码	D	磁极数 P	d	D1	L	F	磁区 H	M	M1	扭矩(N·m) 间隙1.0mm
JT-NMRDD JT-NMRDX	40	10	10 12	35	25	6	13	M5	M4	1.58
	45		12 15	40					M5	2.3
	50		12 15	40						3.2
	55		15 20	45	30	7.5	15			4.3
	60		15 20	50						4.95
	65	12	20 25	50						5.85
	70	12	20 25	55						6.8
	80	10	24 25 30	60	40	10	17	M6	M6	9.65
	90		20 25 30	65	45	12.5	20	M6	M6	15.5
	100		20 25 30	65	50	12.5	20	M8	M8	22

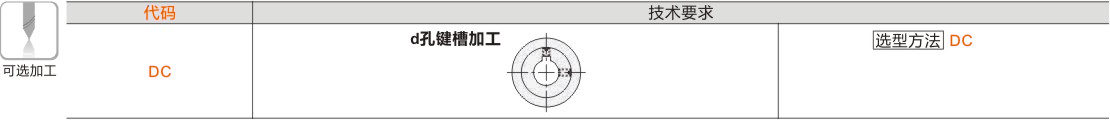

可选加工参数

产品名称

暂未上传文档资料
