规格 *

带座轴承铸造型标准型过渡配合

图片仅供参考

带座轴承铸造型标准型过渡配合

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
JT-VXNXDO	HT200灰铸铁	GCr15	经济型
JT-XNXDO	HT200灰铸铁	GCr15	标准型

轴承内径公差：H7
外形非安装尺寸公差：CT9
轴承座与轴承芯为过渡配合
交货产品轴承芯略有倾斜为正常现象，
安装后锁紧螺栓会自动调正。
不承诺品牌。

选型参数

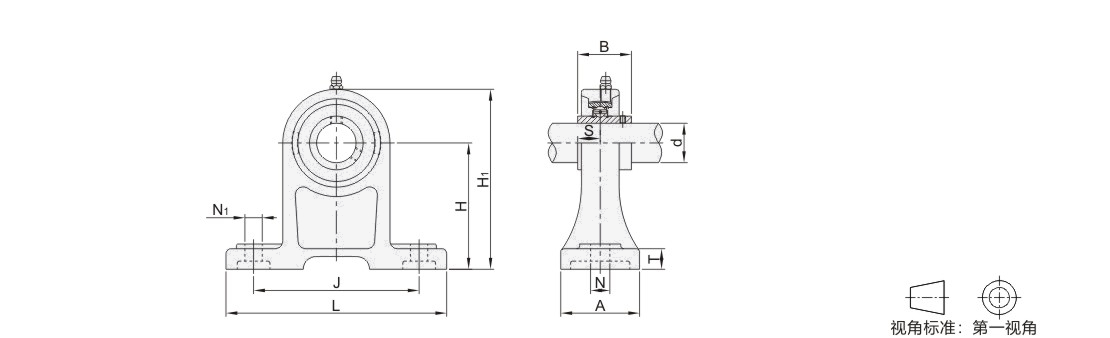

选型表

型号		国标型号	d	L	J	H	H1	T		A		N1		N		S		B		安装孔尺寸(Δ) 公差			安装孔位置度偏差x			螺栓		紧定扭力 ( N·m)			基本额定载荷(N)						重量 (g)
代码	规格	国标型号	d	L	J	H	H1	T		A		N1		N		S		B		安装孔尺寸(Δ) 公差			安装孔位置度偏差x			螺栓		紧定扭力 ( N·m)			动载荷Cr			静载荷Cor			重量 (g)
经济型 JT-VXNXDO 标准型 JT-XNXDO	201	UCPH201	12	127	95	70	101	15		40		19		13		12.7		31		±0.5			0.6			M10		17			12800			6650			960
	202	UCPH202	15
	203	UCPH203	17
	204	UCPH204	20
	205	UCPH205	25	140	105	80	114	16		50						14.3		34													14000			7880			1200
	206	UCPH206	30	165	121	90	130	18		50		21		17		15.9		38.1								M14		47			19500			11200			1600
	207	UCPH207	35	167	127	95	140	18		60						17.5		42.9					0.8								25700			15200			2000
	208	UCPH208	40	184	137	100	150	20		70						19		49.2													29600			18200			2700
	209	UCPH209	45	190	146	105	158	20										49.2													31850			20800			3000
	210	UCPH210	50	206	159	110	165	22				22		20				51.6								M16		73			35100			23200			3500
