凸轮轴承随动器方型支架

图片仅供参考

凸轮轴承随动器方型支架

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 材质	支架 / 表面处理	凸轮轴承随动器 / 形状	凸轮轴承随动器 / 材质	附属凸轮轴承随动器	类型
JT-XPNSD	S45C	发黑	圆柱型	SUJ2	BPF01-PP	方型
JT-XPNSU	S45C	无电解镀镍	圆柱型	SUJ2	BPF01-PP	方型
JT-XPNSX	SUS304	—	圆柱型	SUS440C	BPF02-PP	方型
JT-XPNUD	S45C	发黑	球面型	SUJ2	BPF21-PP	方型
JT-XPNUU	S45C	无电解镀镍	球面型	SUJ2	BPF21-PP	方型
JT-XPNUX	SUS304	—	球面型	SUS440C	BPF22-PP	方型

单件凸轮轴承随动器详情请在怡合达网站搜索查看，单件支架详情请在怡合达网站搜索查看。

选型参数

选型表

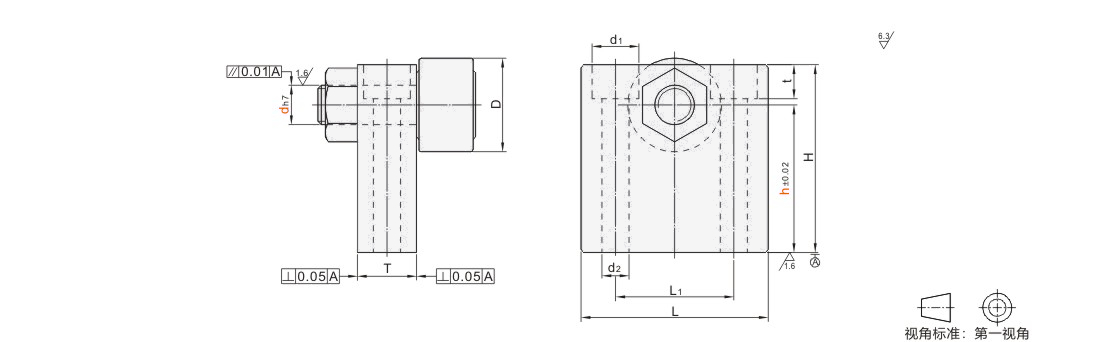

型号		高度h 最小单位1	D	H	T	L1	L	d1	d2	t
代码	d	高度h 最小单位1	D	H	T	L1	L	d1	d2	t
JT-XPNSD JT-XPNUD JT-XPNSU JT-XPNUU JT-XPNSX JT-XPNUX	6	12~30	16	h+6	10	24	39	8	4.3	4.5
	8	15~35	19	h+7	12	24	39	10	5.3	5.5
	10	20~40	26	h+10		26	43	11	6.3	6.5
	12	20~45	32	h + 11		28	45	11	6.3	6.5
