微型宽幅直线导轨滑块标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	预压等级	滑块固定方式	滑轨固定方式	材质 / 滑块	材质 / 滑轨	使用温度范围	类型
JT-HBLLD	普通级	无预压	上锁式	上锁式	不锈钢	不锈钢	-20~80℃	组件
JT-HBLLL	普通级	无预压	上锁式	上锁式	合金钢	合金钢	-20~80℃	组件

选型参数

选型表

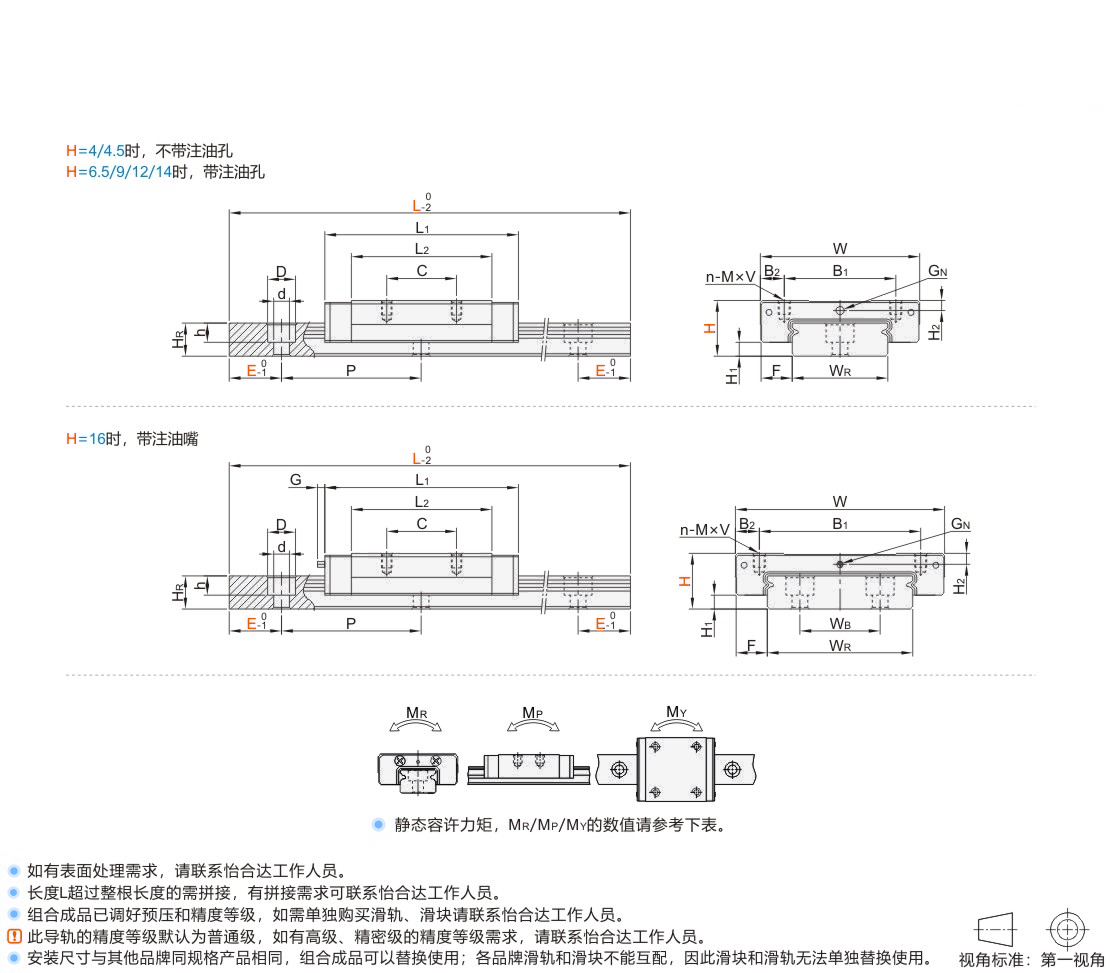

型号		L(最小单位1)		B 滑块数量	E 最小单位0.5	组件尺寸		滑块尺寸
代码	H	JT-HBLLD	JT-HBLLL	B 滑块数量	E 最小单位0.5	H1	F	W	B1	B2	C	L1	L2	G	GN	n	M×V	H2
JT-HBLLD	4	25~500	—	1~10	3~7	1	3	10	—	5	6.5	17	11.9	—	—	2	M2×1.3	—
	4.5	25~500			3~12	1	3	12	—	6	4.5	15	9.8		—	2	M2×1.6	—
	6.5	30~500			4~16	1.4	3.5	17	13	2	6.5	20.5	12.5		Ø0.7	4	M3×2/M2.5×1.5	1.3
JT-HBLLD JT-HBLLL	9	40~1000	40~1000		4~26	1.9	5.5	25	19	3	10	31.2	21		Ø1.2		M3×3	1.85
	12	45~1000	45~2000		4~26	2.9	6	30	21	4.5	12	38.4	27.5		Ø1.2		M3×3	2.4
	14	55~1000	55~2000		5~35	3.4	8	40	28	6	15	46.1	31.3		Ø1.2		M3×3.6	2.8
	16	60~1000	60~2000		5~35	3.4	9	60	45	7.5	20	54.8	38	5.2	M3		M4×4.2	3.2

选型需满足条件：滑轨总长L>滑块数量B×滑轨总长L的最小值(例：25、30、40……)
端面距离E的尺寸，最好不要大于1/2×P，防止因E的尺寸过大，导致导轨装配后端部的不稳定，而降低直线导轨的精度，亦不可取用过小的E值，
以避免螺栓孔/螺丝孔破孔。

型号		滑轨尺寸							固定螺栓尺寸	基本额定负载(KN)		静态容许力矩(N·m)			重量
代码	H	WR	WB	HR	D	h	d	P	固定螺栓尺寸	C(动)	CO(静)	MR	Mp	MY	滑块(kg)	滑轨(kg/m)
JT-HBLLD	4	4	—	2.6	2.8	1	1.8	10	M1.6×5	0.39	0.68	1.4	1.3	1.5	0.0021	0.068
	4.5	6		2.8	4	1.5	2.4	15	M2×4	0.33	0.54	1.7	0.84	1	0.0025	0.12
	6.5	10		4	4.8	1.6	2.9	20	M2.5×7	0.65	1.08	5.61	2.39	2.02	0.0064	0.28
JT-HBLLD JT-HBLLL	9	14		5.2	6	3.2	3.5	30	M3×6	1.37	2.06	15.7	7.14	7.14	0.02	0.51
	12	18		7	6	4.5	3.5	30	M3×8	2.75	4.12	40.12	18.96	18.96	0.04	0.91
	14	24		8.5	8		4.5	40	M4×8	3.92	5.59	70.34	27.8	27.8	0.071	1.49
	16	42	23	9.5	8		4.5	40	M4×10	6.77	9.22	199.34	56.66	56.66	0.143	2.86

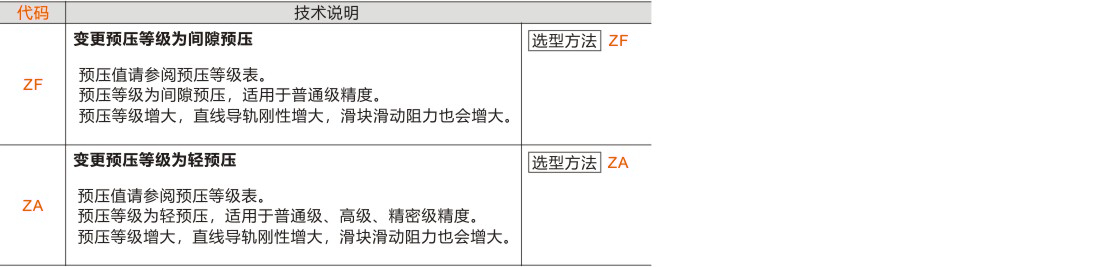

预压等级表

C为基本额定动负载。

安装基座的肩部高度和圆角半径

H 组装高度	r1 滑轨肩部最大圆角半径	r2 滑块肩部最大倒角半径	h1 滑轨肩部高度	h2 滑块肩部高度	H2 滑块底部距滑轨底部高度
4	0.1	0.1	0.8	1.5	1
4.5	0.1	0.1	0.8	2	1
6.5	0.1	0.1	1.2	2	1.5
9	0.2	0.2	1.7	3	1.9
12	0.3	0.3	2.5	3	2.9
14	0.4	0.4	3	4	3.4
16	0.4	0.8	3	5	3.4

行走平行精度表

精度基准

安装面的容许误差
