支柱固定夹螺孔平行型

图片仅供参考

支柱固定夹螺孔平行型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(固定把手)	类型
JT-PVMSD	S45C	发黑	HAD36	螺孔平行型 ● 标准型
JT-PVMSU	S45C	喷细砂无电解镀镍	HAD36	螺孔平行型 ● 标准型
JT-PVMDD	S45C	发黑	HAD36	螺孔平行型 ● 薄型
JT-PVMDU	S45C	喷细砂无电解镀镍	HAD36	螺孔平行型 ● 薄型
JT-PVMUD	S45C	发黑	HAD36	螺孔垂直型 ● 薄型
JT-PVMUU	S45C	喷细砂无电解镀镍	HAD36	螺孔垂直型 ● 薄型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

Dh7公差和垂直度均为开口槽加工前的标准。

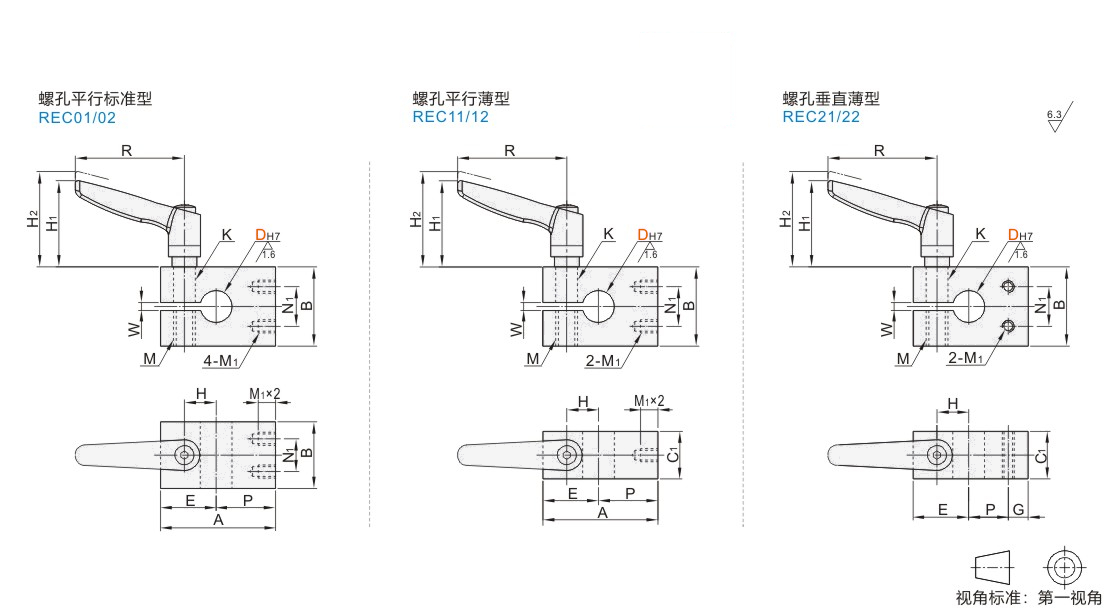

选型参数

螺孔平行标准型

型号			P	A	B	E	H	N1	M1	M	K	W	H1	H2	R	附件固定把手
代码	DH7		P	A	B	E	H	N1	M1	M	K	W	H1	H2	R	附件固定把手
JT-PVMSD JT-PVMSU	10	+0.015 0	16	32	16	16	10	8	M4	M6	6.6	1.2~2.3	34.5	37.5	44	HAD36-M6-L16-J
	12	+0.018 0	18	35	16	17	11	8	M4	M6	6.6		34.5	37.5	44	HAD36-M6-L16-J
	15	+0.018 0	25	47	22	22	14	12	M5	M8	9		44.8	48.8	62.5	HAD36-M8-L20-J
	20	+0.021 0	30	54	28	24	16	16	M6	M10	9		44.8	48.8	62.5	HAD36-M8-L25-J
	25		33	62	32	29	20	20	M6		11		53.7	57.7	77.5	HAD36-M10-L32-J
	30		37	68	40	31	22	25	M8		11		53.7	57.7	77.5	HAD36-M10-L40-J
	35	+0.025 0	40	77	45	37	26	28	M8	M12	13		67.2	71.2	92	HAD36-M12-L40-J

螺孔平行薄型

型号			P	A	B	C1	E	H	N1	M1	M	K	W	H1	H2	R	附件固定把手
代码	DH7		P	A	B	C1	E	H	N1	M1	M	K	W	H1	H2	R	附件固定把手
JT-PVMDD JT-PVMDU	10	+0.015 0	16	31	16	9	15	9	8	M4	M5	5.5	1.2~2.3	34.5	37.5	44	HAD36-M5-L16-J
	12	+0.018 0	18	34	16	9	16	10	8	M4							HAD36-M5-L16-J
	15	+0.018 0	25	45	22	12	20	12	12	M5							HAD36-M5-L20-J
	20	+0.021 0	30	52	28	16	22	15	16	M6	M6	6.6					HAD36-M6-L25-J
	25		33	58	32	19	25	18	20	M6							HAD36-M6-L32-J
	30		37	66	38	19	29	21	25	M8							HAD36-M6-L32-J
	35	+0.025 0	40	72	45	22	32	24	28	M8	M8	9		44.8	48.8	62.5	HAD36-M8-L40-J

螺孔垂直薄型

型号			P	A	B	C1	E	G	H	N1	M1	M	K	W	H1	H2	R	附件固定把手
代码	DH7		P	A	B	C1	E	G	H	N1	M1	M	K	W	H1	H2	R	附件固定把手
JT-PVMUD JT-PVMUU	10	+0.015 0	11	31	16	9	15	5	9	8	M4	M5	5.5	1.2~2.3	34.5	37.5	44	HAD36-M5-L16-J
	12	+0.018 0	13	34	16	9	16	5	10	8	M4							HAD36-M5-L16-J
	15	+0.018 0	17	45	22	12	20	8	12	12	M5							HAD36-M5-L20-J
	20	+0.021 0	20	52	28	16	22	10	15	16	M6	M6	6.6					HAD36-M6-L25-J
	25		23	58	32	19	25		18	20	M6							HAD36-M6-L32-J
	30		27	66	38	19	29		21	25	M8							HAD36-M6-L32-J
	35	+0.0250	30	72	45	22	32		24	28	M8	M8	9		44.8	48.8	62.5	HAD36-M8-L40-J
