定位销 大头球面型 内螺纹型
图片仅供参考
收藏 分享

定位销 大头球面型 内螺纹型

产品属性： 形状 大头形 公差等级 Dg6 尺寸选择 P尺寸指定型 安装侧端面形状 内螺纹型 导入侧端面形状 无 导入头部形状 球面形 肩部 无肩型 形状筛选 定位销 无肩大头球面形 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
代码代码分类公差
等级		材质硬度表面处理
JT-RAAQDP尺寸指定型 / 圆型Dg6SKS3淬火硬度58~61HRC—
JT-RAAMDP尺寸指定型 / 多棱型Dg6SKS3淬火硬度58~61HRC—
JT-RAAQUP尺寸指定型 / 圆型Dg6SKS3淬火硬度58~61HRC抛光
JT-RAAMUP尺寸指定型 / 多棱型Dg6SKS3淬火硬度58~61HRC抛光
JT-RAAQQP尺寸指定型 / 圆型Dg6SKS3淬火硬度58~61HRC, 镀层硬度850HV~镀硬铬, 镀层厚度3~5µm
JT-RAAMQP尺寸指定型 / 多棱型Dg6SKS3淬火硬度58~61HRC, 镀层硬度850HV~镀硬铬, 镀层厚度3~5µm
JT-RAAQOP尺寸指定型 / 圆型Dg6SKS3淬火硬度58~61HRC, 镀层硬度850HV~镀硬铬+抛光, 镀层厚度3~5μm
JT-RAAMOP尺寸指定型 / 多棱型Dg6SKS3淬火硬度58~61HRC, 镀层硬度850HV~镀硬铬+抛光, 镀层厚度3~5μm
JT-RAAQXP尺寸指定型 / 圆型Dg6SUS304——
JT-RAAMXP尺寸指定型 / 多棱型Dg6SUS304——
JT-RAAQLP尺寸指定型 / 圆型Dg6SUS440C淬火硬度48~53HRC—
JT-RAAMLP尺寸指定型 / 多棱型Dg6SUS440C淬火硬度48~53HRC—
JT-RAAQMP尺寸指定型 / 圆型Dg6SUS440C淬火硬度48~53HRC抛光
JT-RAAMMP尺寸指定型 / 多棱型Dg6SUS440C淬火硬度48~53HRC抛光

工艺孔加工条件：P≥6。(工艺孔详细尺寸见产品简介)

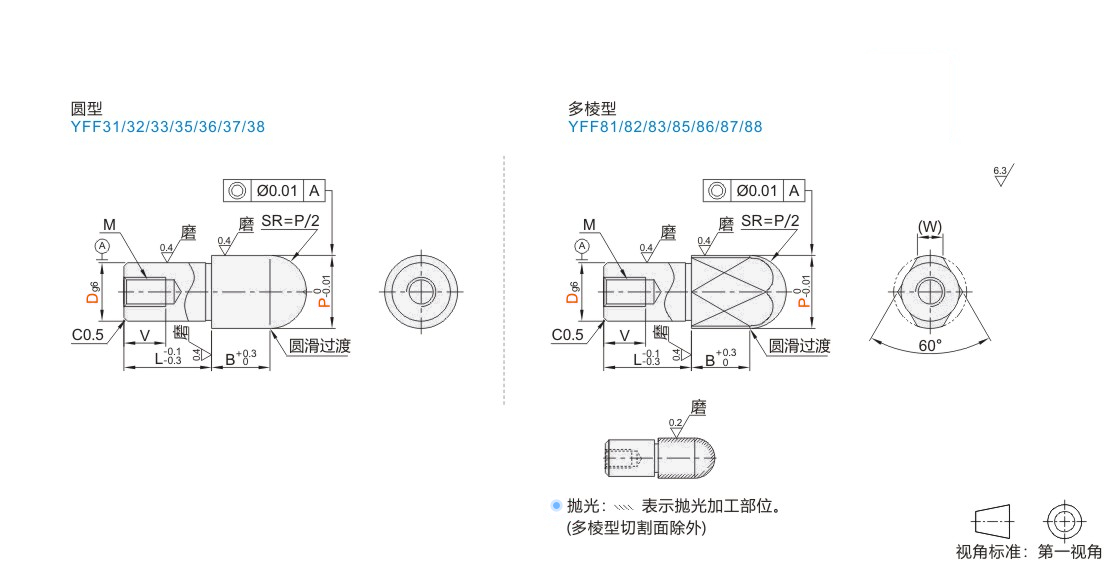

选型参数

选型表

型号最小单位0.01LB(W)MV
代码Dg6P
圆型 多棱型
JT-RAAQD JT-RAAMD
JT-RAAQQ JT-RAAMQ
JT-RAAQX JT-RAAMX
JT-RAAQL JT-RAAML
抛光品 抛光品
JT-RAAQU JT-RAAMU
JT-RAAQO JT-RAAMO
JT-RAAQM JT-RAAMM		5-0.004
-0.012		5.50~8.001062.2M23
66.50~10.0083M35
6TM2.64
8-0.005
-0.014		9.00~13.00153.5M58
8TM46
1011.00~15.00104M58
12-0.006
-0.017		13.00~16.005
1314.00~18.00225.5M810
1617.00~25.00712
20-0.007
-0.020		22.00~30.0030159

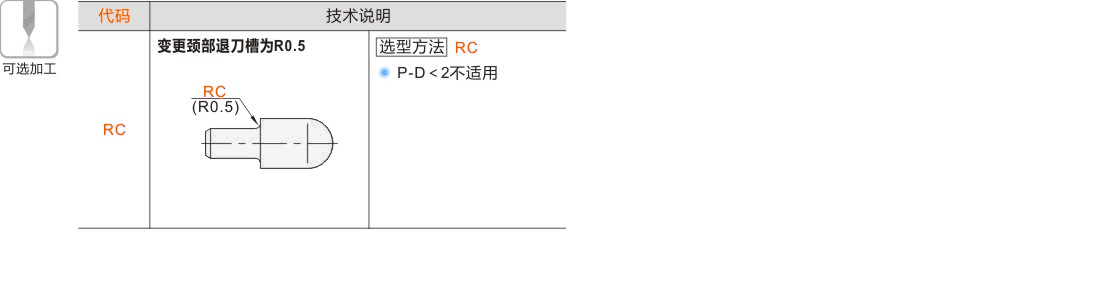

可选加工参数
产品名称
暂未上传文档资料
