精密型橡皮管快拧接头

图片仅供参考

精密型橡皮管快拧接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-LTRCSD	SUS316	外螺纹 ● 直接头
JT-LTRCUD	SUS316	外螺纹 ● 弯接头

选型参数

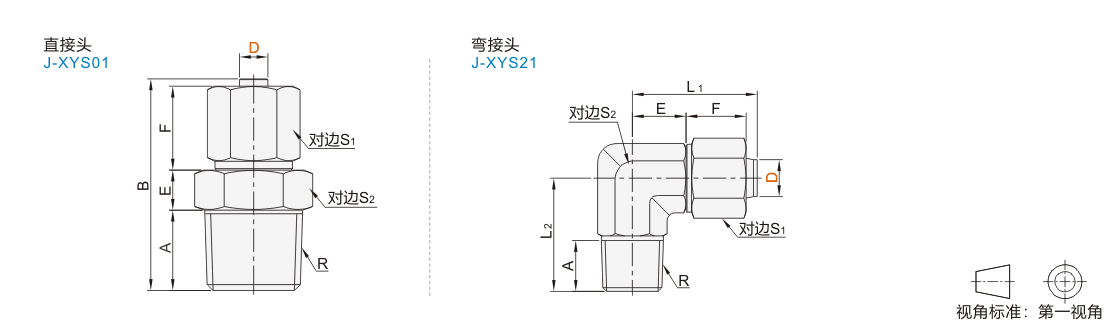

直接头

型号		公称型号	接管内径	R	A	B	E	F	S1	S2
代码	管外径D	公称型号	接管内径	R	A	B	E	F	S1	S2
JT-LTRCSD	4	1	2.5	R1/8	8	25.2	5.5	11	10	11
	4	2	2.5	R1/4	11	28	5	11	10	14
	6	1	4	R1/8	8	26	5.5	11.5	11	11
	6	2	4	R1/4	11	29		11.5	11	14
	8	1	6	R1/8	8	27.5		12.5	13	13
		2		R1/4	11	30.5				14
		3		R3/8	11	30.5				17
	10	1	8	R1/8	8	28.5		13.8	15	15
		2		R1/4	11	31.5				15
		3		R3/8	11	31.5				17
		4		R1/2	15	36	6			22
	12	2	10	R1/4	11	31.5	5.5	14	17	17
		3		R3/8	11	31.5	5.5			17
		4		R1/2	15	36	6			22

弯接头

型号		公称型号	接管内径	R	A	E	F	S1	S2	L1	L2
代码	管外径D	公称型号	接管内径	R	A	E	F	S1	S2	L1	L2
JT-LTRCUD	6	1	4	R1/8	8	8.1	11.5	11	9	21.5	16.5
	6	2	4	R1/4	11	8.1	11.5	11	9	21.5	19.4
	8	1	6	R1/8	8	9.6	12.5	13	11	24	18
		2	6	R1/4	11	9.6			11	24	22
		3	6	R3/8		11.6			13	26	24
	10	2	8	R1/4			13.8	15		27	23.5
		3	8	R3/8						27	23.5
		4	8	R1/2	15	12.8			16	28.2	29.1
	12	2	10	R1/4	11	14.2	14	17		29	24.5
		3	10	R3/8	11						24.7
		4	10	R1/2	15						29.1
