滚珠丝杠标准螺帽型 C7

图片仅供参考

滚珠丝杠标准螺帽型 C7

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMMFL	C7	S55C	SCM420	感应加热淬火	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 标准型
JT-IMMFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 标准型
JT-SIMMFL	C7	S55C	SCM420	感应加热淬火	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 精密型
JT-SIMMFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 精密型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

型号			最小单位1 L	F	P	Y	滚珠直径	螺纹旋向	螺母环圈数	轴向间隙	基本额定负载
代码	丝杠轴径	导程	最小单位1 L	F	P	Y	滚珠直径	螺纹旋向	螺母环圈数	轴向间隙	C(动)kN	Co(静)kN
JT-IMMFL	8	2	100~400	7.5	4.5	L-46	1.5875	右旋	3.5圈1列	0.03以下	1.8	3.2
JT-IMMFG		2					1.5875		3.5圈1列	0.05以下	1.8	3.2
JT-IMMFG		4					2		2.5圈1列	0.05以下	1.9	3.1
JT-SIMMFL		2					1.2		3.8圈1列	0.03以下	1.8	3.2
JT-SIMMFG		2					1.2			0.03以下	1.8	3.2
JT-SIMMFG		4					1.5875			0.05以下	1.9	3.1

可选加工见可选加工参数

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(规格型号)	推荐丝杠支撑座(规格型号)
JT-IMMFL JT-IMMFG JT-SIMMFL JT-SIMMFG	8	2 4	圆法兰	JT-IVXSD-6(详情请在怡合达网站搜索查看)	JT-IVXDD-6(详情请在怡合达网站搜索查看)
JT-IMMFL JT-IMMFG JT-SIMMFL JT-SIMMFG	8	2 4	方形	JT-IVXFD-6(详情请在怡合达网站搜索查看)	JT-IVXQD-6(详情请在怡合达网站搜索查看)

压轧滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)

代码	丝杠轴径	导程	代码	规格
JT-IMMFL JT-IMMFG JT-SIMMFL JT-SIMMFG	8	2	JT-IAADD/JT-IAADU/JT-IAADX	0802D
JT-IMMFL JT-IMMFG JT-SIMMFL JT-SIMMFG	8	4	JT-IAADD/JT-IAADU/JT-IAADX	0804D

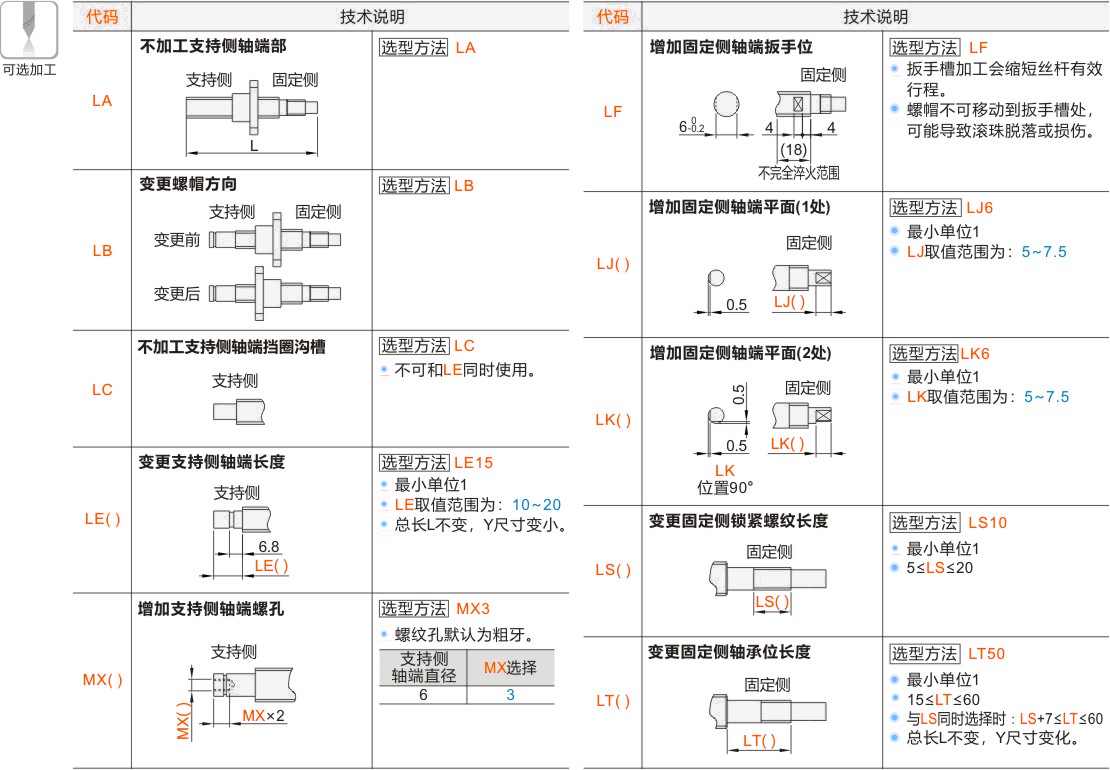

可选加工参数
