平皮带惰轮薄壁直柱型

图片仅供参考

平皮带惰轮薄壁直柱型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	材质	材质 / 主体	材质 / 轴承	表面处理
JT-VZISU	薄壁型	直柱型	铝合金	钢	—
JT-VZISQ	薄壁型	直柱型	铝合金	钢	本色阳极氧化
JT-VZIXU	薄壁型	圆弧型	铝合金	钢	—
JT-VZIXQ	薄壁型	圆弧型	铝合金	钢	本色阳极氧化
JT-VZIQU	薄壁型	带肋槽直柱型	铝合金	钢	—
JT-VZIQQ	薄壁型	带肋槽直柱型	铝合金	钢	本色阳极氧化

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
d1尺寸仅供参考，不影响惰轮使用。

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

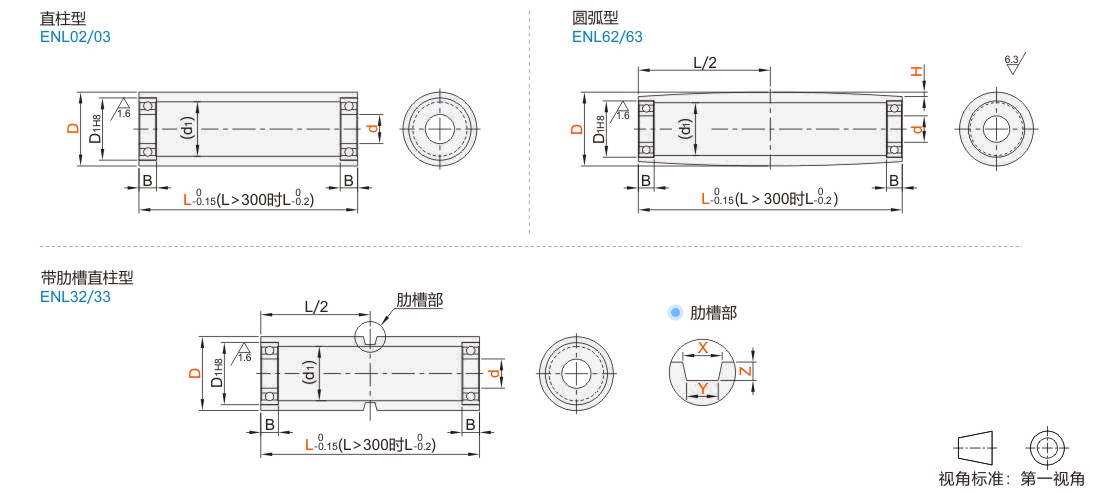

直柱型/圆弧型

型号		d	最小单位1	H (仅圆弧型)	(d1)	轴承尺寸
代码	D	d	L	H (仅圆弧型)	(d1)	型号	D1	B
直柱型 JT-VZISU JT-VZISQ 圆弧型 JT-VZIXU JT-VZIXQ	18	8	100~500	0.3 0.5 0.8	10	BAF678ZZ	12	3.5
	28	8			20	BAF608ZZ	22	7
	28	10			20	BAY6900ZZ	22	6
	38	15			30	BAY6002ZZ	32	9
	38	20			30	BAY6804ZZ	32	7
	48	15			30	BAY6202ZZ	35	11
		20			30	BAY6904ZZ	37	9
		25			40	BAY6905ZZ	42	9
		30			40	BAY6806ZZ	42	7
	58	20			40	BAY6204ZZ	47	14
		25				BAY6005ZZ		12
		30				BAY6906ZZ		9
		40			50	BAY6808ZZ	52	7
	78	30			60	BAY6306ZZ	72	19
	78	35			60	BAY6207ZZ	72	17

带肋槽直柱型

型号		d	最小单位1	最小单位0.1			(d1)	轴承尺寸
代码	D	d	L	X	Y	Z	(d1)	型号	D1	B
JT-VZIQU JT-VZIQQ	38	12	100~500	7.0～15.0	5.0～12.0	4.0～6.0	20	BAY6001ZZ	28	8
	38	15					20	BAY6002ZZ	32	9
	48	15					30	BAY6002ZZ	32	9
		20						BAY6904ZZ	37
		25						BAY6905ZZ	42
	58	20					40	BAY6204ZZ	47	14
		25						BAY6905ZZ	42	9
		30						BAY6906ZZ	47	9
		35						BAY6807ZZ	47	7
	78	30					60	BAY6306ZZ	72	19
		35						BAY6207ZZ	72	17
		40						BAY6008ZZ	68	15

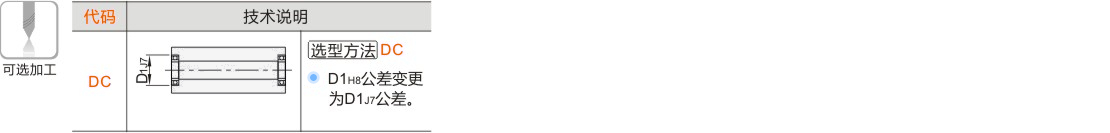

可选加工参数

产品名称

暂未上传文档资料
