免键高扭矩圆弧齿同步轮 S5M型

图片仅供参考

免键高扭矩圆弧齿同步轮 S5M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
ECC41	S5M100	10	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
ECC43	S5M100	10	5.0	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
ECC44	S5M100	10	5.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
ECC46	S5M150	15	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
ECC48	S5M150	15	5.0	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
ECC49	S5M150	15	5.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18
ECC51	S5M250	25	5.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 EUX17 EUX18
ECC53	S5M250	25	5.0	S45C	SPCC	S45C	发黑	发黑	发黑	EUX16 EUX17 EUX18
ECC54	S5M250	25	5.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	EUX16 EUX17 EUX18

选型参数

选型表

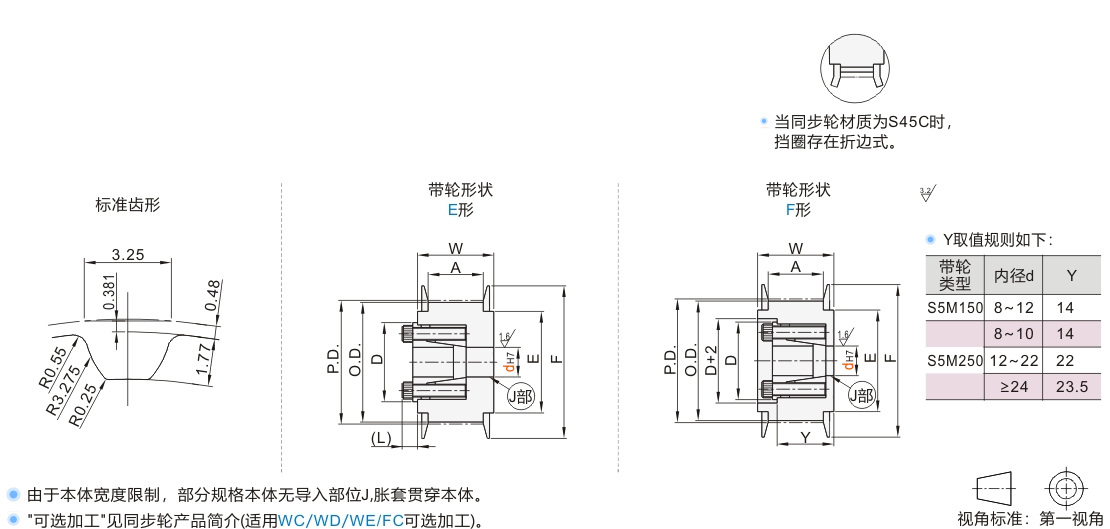

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)					P.D.	O.D.	F	E	带轮公称宽度
型号			S5M100	S5M150		S5M250						带轮公称宽度
代码	齿数		E形	E形	F形	E形	F形					A	W
JT-VMMFD-S5M100 JT-VMMFQ-S5M100 JT-VMMFF-S5M100 JT-VMMFX-S5M150 JT-VMMFM-S5M150 JT-VMMFG-S5M150 JT-VMMOD-S5M250 JT-VMMOQ-S5M250 JT-VMMOF-S5M250	24	E F	8	8	8	8	8	38.20	37.24	45	30	皮带宽度10 S5M100 A:11 W:16 皮带宽度15 S5M150 A:17 W:22 皮带宽度25 S5M250 A:27 W:32
	25		8	8	8	8	8	39.79	38.83	45	30
	26		8 10	8 10	8 10	8 10	8 10	41.38	40.42	48	35
	28		8 10	8 10	8 10	8 10	8 10	44.56	43.60	48	35
	30		10	10	10	10	10	47.75	46.79	52	36
	32		10~14	10~14	10	10~14	10~14	50.93	49.97	55	40
	34		10~14	10~16	10	10~16	10~16	54.11	53.15	61	45
	36		10~14	10~16	10	10~16	10~16	57.30	56.34	61	45
	40		10~14	10~19	10	10~19	10~19	63.66	62.70	67	50
	44		12~14	12~22	10~12	12~22	12~22	70.03	69.JT-VMPSLCSFZMPNZFZ	74	58
	48		12~14	12~22	10~12	12~24	12~24	76.39	75.43	83	63
	50		12~14	12~22	10~12	12~28	12~28	79.58	78.62	87	67
	60		12~14	12~22	10~12	12~30	12~30	95.49	94.53	99	80
	72		12~14	12~22	10~12	12~35	12~30	114.59	113.63	119	100

胀套孔径尺寸表

dH7	容许最大扭矩N∙m	D	(L)
8	19.6	23.5	6
10	27.5	25.5	6
12	44.1	28.5	6.5
14	63.7	30.5
15	80.4	31.5
16	83.3	33
17	92.2	33.5
17	92.2	33.5		18	95.1	34.5
19	98.1	35.5
20	216.0	42		8
22	255.0	44
			24		363.0	46
			25		392.0	47
28	441.0	50	8.5
30	500.0	52
32	530.0	54
35	883.0	62	10

此表仅适用EUX16/18,EUX17尺寸表请在怡合达网站搜索EUX17查看。
