实心导向轴一端外螺纹带退刀槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	D公差	材质	硬度	表面处理
JT-CVGSD	带扳手槽型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CVGQD	带扳手槽型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CVZSD	带通孔型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CVGSU	带扳手槽型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVGQU	带扳手槽型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVZSU	带通孔型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVGSX	带扳手槽型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CVGQX	带扳手槽型 / 精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CVZSX	带通孔型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CVGSL	带扳手槽型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVGQL	带扳手槽型 / 精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CVZSL	带通孔型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。
扳手槽、通孔、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要
通孔附近可能会因加工的退火效应导致的变形，使外径公差超出规定值。

选型参数

带扳手槽型(普通级)

型号			最小单位1		M 选择	扳手槽尺寸			C
代码	Dg6		L	E	M 选择	S	W	V	C
JT-CVGSD JT-CVGSU JT-CVGSX JT-CVGSL	8	-0.005 -0.014	20~800	E=5~M×3	6	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	7	8	0.5 以下
	10	-0.005 -0.014	20~800		6 8		8	8
	12	-0.006 -0.017	20~1000		6 8 10		10	10
	13				6 8 10 12		11
	15				6 8 10 12		13
	16		20~1200		6 8 10 12		14
	18				6 8 10 12 16		16
	20	-0.007 -0.020			6 8 10 12 16		17		1.0 以下
	25				8 10 12 16 20 24		22
	30		20~1500		8 10 12 16 20 24		27	15
	35	-0.009 -0.025			10 12 16 20 24 30		30	15
	40				12 16 20 24 30		36	20
	50				16 20 24 30		41	20

螺纹退刀槽尺寸
M	螺距	MC	（A）
6	1.0	4.4 (4.2)	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

M6的MC（）内的尺寸为精密级

带扳手槽型(精密级)

型号			最小单位1		M 选择	扳手槽尺寸			C
代码	Dg6		L	E	M 选择	S	W	V	C
JT-CVGQD JT-CVGQU JT-CVGQX JT-CVGQL	8	-0.005 -0.014	20~300	E=5~M×3	6	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	7	8	0.5 以下
	10	-0.005 -0.014	20~350		6 8		8	8
	12	-0.006 -0.017			6 8 10		10	10
	13				6 8 10		11
	15				6 8 10 12		13
	16				6 8 10 12		14
	18				6 8 10 12 16		16
	20	-0.007 -0.020	20~450		6 8 10 12 16		17		1.0 以下
	25				8 10 12 16 20		22
	30				8 10 12 16 20 24		27	15

螺纹退刀槽尺寸
M	螺距	MC	（A）
6	1.0	4.4 (4.2)	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

M6的MC（）内的尺寸为精密级

带通孔型(普通级)

型号			最小单位1		M 选择	通孔尺寸		C
代码	Dg6		L	E	M 选择	H	d	C
JT-CVZSD JT-CVZSU JT-CVZSX JT-CVZSL	8	-0.005 -0.014	20~500	E=5~M×3	6	根据使用要求指定H尺寸最小单位1	3	0.5 以下
	10	-0.005 -0.014			6 8
	12	-0.006 -0.017			6 8 10
	13				6 8 10 12		4
	15				6 8 10 12
	16				6 8 10 12
	18				6 8 10 12 16		6
	20	-0.007 -0.020			6 8 10 12 16		6	1.0 以下
	25				8 10 12 16 20 24		7
	30				8 10 12 16 20 24		7

螺纹退刀槽尺寸
M	螺距	MC	（A）
6	1.0	4.4 (4.2)	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

M6的MC（）内的尺寸为精密级

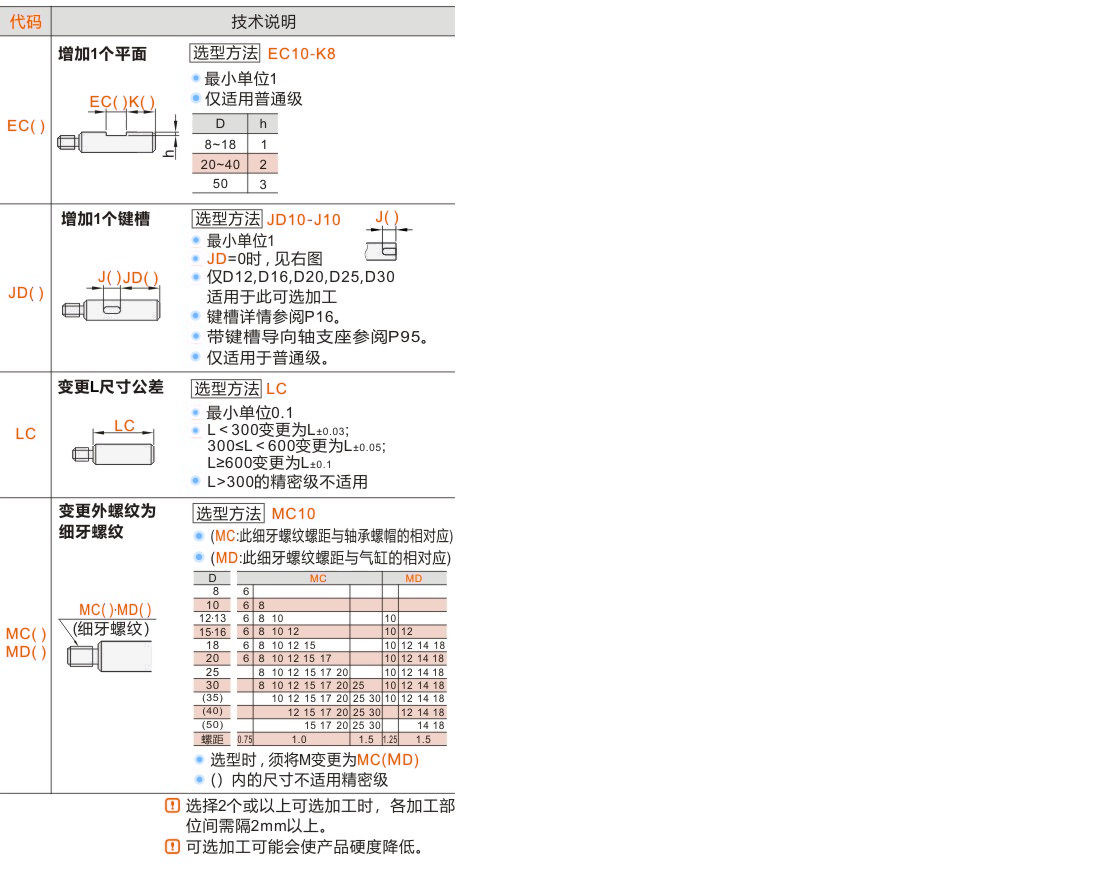

可选加工参数
