侧装开口分离式固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

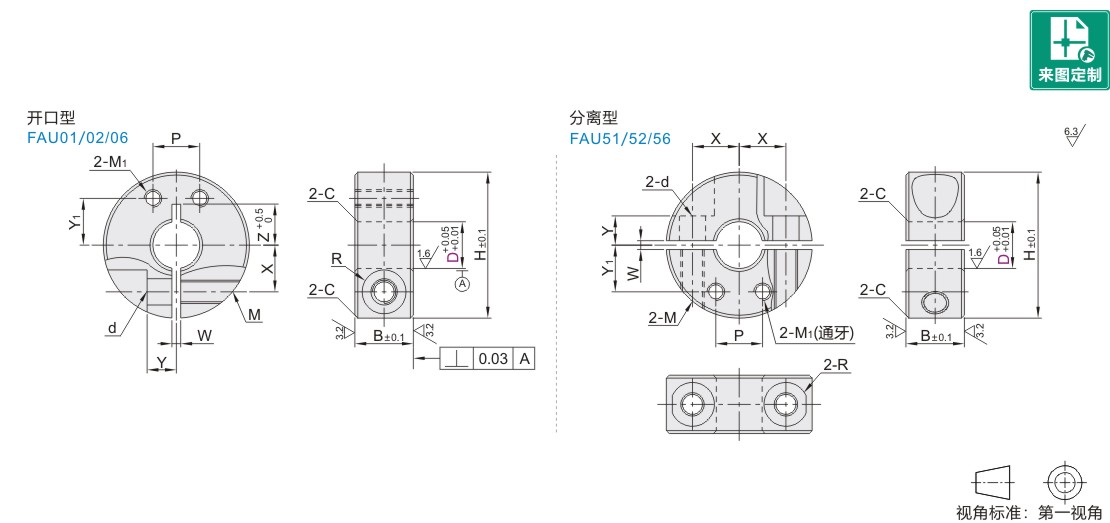

选型参数

选型表

型号		B	H	M	d	R	W	X	Y	Z	M1	Y1	P	C
代码	D	B	H	M	d	R	W	X	Y	Z	M1	Y1	P	C
开口型 JT-ABDSD JT-ABDSU JT-ABDSX 分离型 JT-ABDOD JT-ABDOU JT-ABDOX	8	10	25	M4	4.5	3.75	1.5	8	5	7~9	M3	8	8	0.5
	10		30					9		8~10	M4	10	10
	12							10		9~10
	13							10		9~10
	15		34					11.5	6	10~12		12	12
	15A		34					11.5		10~12	M5
	16		35	M5	5.5	4.5		12		11~12	M5
	16A		35					12		11~12	M4
	20A		40					14	7	13	M4	14
	20		40					14		13	M5	14	14
	25	12	45					17		16~18	M5	17	16
	25A	12	45					17		16~18	M4	17	12
	30	15	55	M6	6.6	6		20	10	18~20	M6	20	20	1
