安装部直径D(mm) *

定位部直径P(mm) *

3.5~30/0.01

安装部长度L(mm) *

0~22/1

定位部长度B(mm) *

2~30/0.1

V *

3~40/0.1

图片仅供参考

定位销大头球面外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RALQD	P·L·B尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RALFX	P·L·B尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RALXD	P·L·B·V尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RALLX	P·L·B·V尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RALQU	P·L·B尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RALFL	P·L·B尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RALXU	P·L·B·V尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RALLL	P·L·B·V尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC ,镀层硬度850HV~	镀硬铬+抛光 , 镀层厚度3~5μm
JT-RALQX	P·L·B尺寸指定型 / 圆型	SUS304	—	—
JT-RALOD	P·L·B尺寸指定型 / 多棱型	SUS304	—	—
JT-RALXX	P·L·B·V尺寸指定型 / 圆型	SUS304	—	—
JT-RALMD	P·L·B·V尺寸指定型 / 多棱型	SUS304	—	—
JT-RALQL	P·L·B尺寸指定型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8 μm
JT-RALOU	P·L·B尺寸指定型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8 μm
—	P·L·B·V尺寸指定型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8 μm
—	P·L·B·V尺寸指定型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬 , 镀层厚度5~8 μm
JT-RALFD	P·L·B尺寸指定型 / 圆型	SUS440C	淬火硬度48~53HRC	抛光
JT-RALOX	P·L·B尺寸指定型 / 多棱型	SUS440C	淬火硬度48~53HRC	抛光
JT-RALLD	P·L·B·V尺寸指定型 / 圆型	SUS440C	淬火硬度48~53HRC	抛光
JT-RALMX	P·L·B·V尺寸指定型 / 多棱型	SUS440C	淬火硬度48~53HRC	抛光
JT-RALFO	P·L·B尺寸指定型 / 圆型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5 µm
JT-RALXS	P·L·B尺寸指定型 / 多棱型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5 µm
—	P·L·B·V尺寸指定型 / 圆型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5 µm
—	P·L·B·V尺寸指定型 / 多棱型	SUJ2	淬火硬度HRC56~ , 镀层硬度850HV~	镀硬铬 ,镀层厚度3~5 µm

工艺孔加工条件：D·L·B≥4且P≥6。(工艺孔详细尺寸见产品简介)
SUS440C型的D部带有识别槽。
当L<2时，无L实际形状，为退刀槽形状，并按退刀槽标准加工。(即：螺纹长度+退刀槽=V+L)。

选型参数

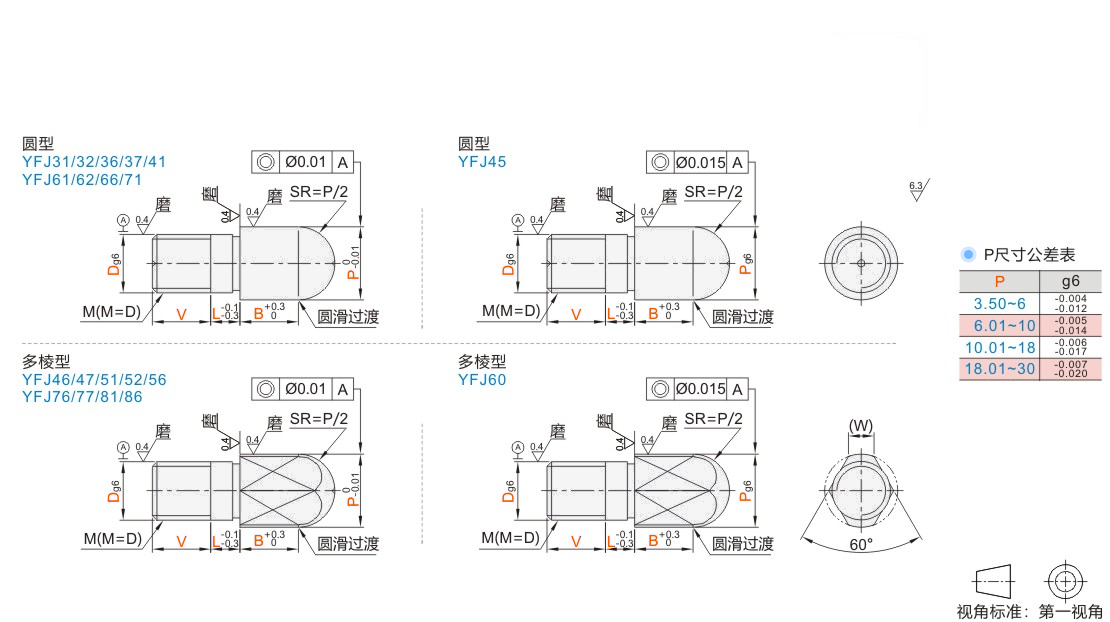

P·L·B尺寸指定型

型号			最小单位0.01	最小单位1	最小单位0.1	V	(W)	M
代码	Dg6		P	L	B	V	(W)	M
圆型多棱型 JT-RALQD JT-RALFX JT-RALQU JT-RALFL JT-RALQX JT-RALOD JT-RALQL JT-RALOU JT-RALFD JT-RALOX JT-RALFO JT-RALXS	3	-0.002 -0.008	3.50~8.00	0~8	2.0~10.0	4.5	1.5	M3
	4	-0.004 -0.012	4.50~8.00	0~10	2.0~10.0	6	1.8	M4
	5		5.50~10.00	0~12	2.0~15.0	7.5	2.2	M5
	6		6.50~10.00		2.0~15.0	9	3	M6
	8	-0.005 -0.014	8.50~15.00		2.0~30.0	12	3.5	M8
	10	-0.005 -0.014	11.00~17.00	0~17	3.0~30.0	15	4	M10
	12	-0.006 -0.017	13.00~20.00	0~17	3.0~30.0	18	5	M12
	16	-0.006 -0.017	17.00~27.00	0~22	5.0~30.0	24	7	M16
	20	-0.007 -0.020	22.00~30.00	0~22	5.0~30.0	30	9	M20

P·L·B·V尺寸指定型

型号			最小单位0.01	最小单位1	最小单位0.1	最小单位0.1	(W)	M
代码	Dg6		P	L	B	V	(W)	M
圆型多棱型 JT-RALXD JT-RALLX JT-RALXU JT-RALLL JT-RALXX JT-RALMD JT-RALLD JT-RALMX	3	-0.002 -0.008	3.50~8.00	0~8	2.0~10.0	3~9	1.5	M3
	4	-0.004 -0.012	4.50~8.00	0~10	2.0~10.0	4~12	1.8	M4
	5		5.50~10.00	0~12	2.0~15.0	5~15	2.2	M5
	6		6.50~10.00		2.0~15.0	6~18	3	M6
	8	-0.005 -0.014	8.50~15.00		2.0~30.0	8~24	3.5	M8
	10	-0.005 -0.014	11.00~17.00	0~17	3.0~30.0	10~30	4	M10
	12	-0.006 -0.017	13.00~20.00	0~17	3.0~30.0	12~30	5	M12
	16	-0.006 -0.017	17.00~27.00	0~22	5.0~30.0	16~40	7	M16
	20	-0.007 -0.020	22.00~30.00	0~22	5.0~30.0	20~40	9	M20

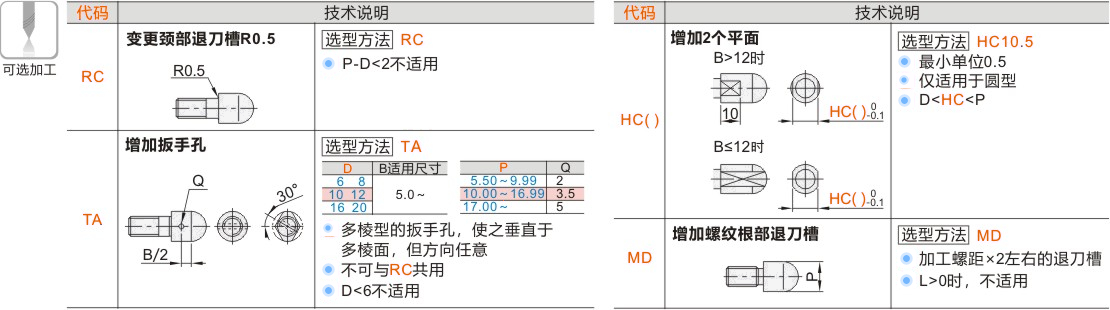

可选加工参数
