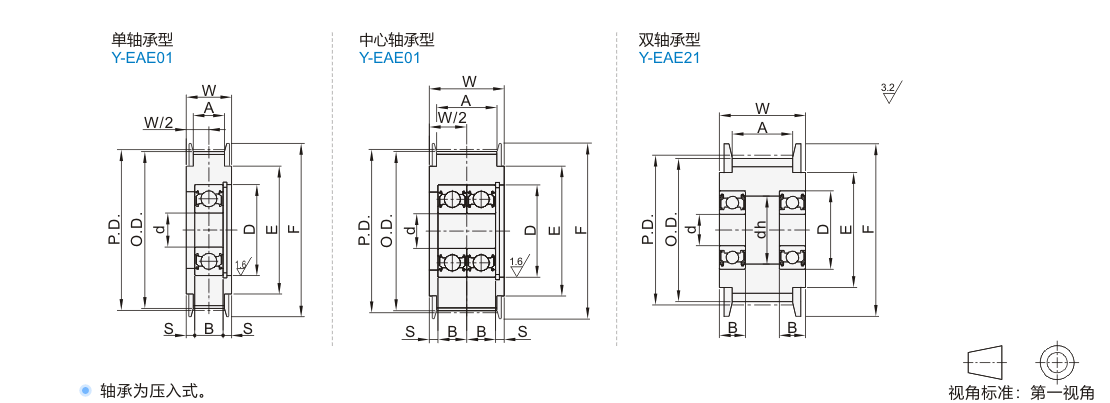

同步轮惰轮单轴承型/中心双轴承型/两侧双轴承型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 本体	材质 / 法兰	材质 / 轴承	表面处理 / 带轮	表面处理 / 法兰	类型
JT-RVBVSD	MXL	2.032	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型
JT-RVBVSD	XL	5.08	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型
JT-RVBVSD	L	9.525	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-RVBVSD	H	12.7	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	中心轴承型
JT-RVBVSD	T5	5.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-RVBVSD	T10	10	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型
JT-RVBVSD	S2M	2.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型
JT-RVBVSD	S3M	3.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-RVBVSD	S5M	5.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型/中心轴承型
JT-RVBVSD	S8M	8.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	单轴承型
JT-RVBVUD	MXL	2.032	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-RVBVUD	XL	5.08	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-RVBVUD	L	9.525	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-RVBVUD	H	12.7	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-RVBVUD	T5	5.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-RVBVUD	T10	10	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-RVBVUD	S2M	2.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-RVBVUD	S3M	3.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-RVBVUD	S5M	5.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型
JT-RVBVUD	S8M	8.0	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	双轴承型

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

外形尺寸公差表

A/W尺寸	公差
3 <X≤6	±0.1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

X为尺寸A/W。

齿面跳动

带轮齿顶圆直径	跳动公差
O.D.<50	0.05
O.D.≥50	0.JT-VMPSLCSFZMPNZFZ

选型参数

MXL

单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-RVBVSD	20	MXL019	12.94	12.43	18	11	6	10	3	BAF693ZZ×1	3	8	4
	22	MXL019	14.23	13.72	18	11
	24	MXL019	15.52	15.02	20	13
	30	MXL019	19.40	18.90	25	16				BAF695ZZ×1	5	13
	36	MXL019	23.29	22.78	28	18				BAF695ZZ×1	5	13
	40	MXL019	25.87	25.36	30	20	6	10	2.5	BAF696ZZ×1	6	15	5
		MXL025					7.5	11.5	3.25
		MXL037					11	15	5
	50	MXL019	32.34	31.84	35	25	6	10	2	BAF698ZZ×1	8	19	6
		MXL025					7.5	11.5	2.75
		MXL037					11	15	4.5
	60	MXL019	38.81	38.30	44	32	6	10	2	BAY6900ZZ×1	10	22
		MXL025					7.5	11.5	2.75
		MXL037					11	15	4.5

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-RVBVUD	16	MXL019	10.35	9.84	14	8	6	10	5	BAF673ZZ×2	3	6	2.5
	20	MXL019	12.94	12.43	18	11	6	10	5	BAF673ZZ×2	3	6	2.5
	22	MXL025	14.23	13.72	18	11	7.5	11.5	5	BAF673ZZ×2	3	6	2.5
		MXL037					11	15
		MXL050					14	18
	24	MXL025	15.52	15.02	20	13	7.5	11.5	6	BAF674ZZ×2	4	7	2.5
		MXL037					11	15
		MXL050					14	18
	30	MXL019	19.40	18.90	25	16	6	10	6	BAF674ZZ×2	4	7	2.5
	36	MXL025	23.29	22.78	28	18	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15
		MXL050					14	18
	40	MXL025	25.87	25.36	30	20	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15	13	BAF696ZZ×2	6	15	5
		MXL050					14	18	13	BAF696ZZ×2	6	15	5
	50	MXL025	32.34	31.84	35	25	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15	16	BAF698ZZ×2	8	19	6
		MXL050					14	18	16	BAF698ZZ×2	8	19	6
	60	MXL025	38.81	38.3	44	32	7.5	11.5	11	BAF695ZZ×2	5	13	4
		MXL037					11	15	19	BAY6900ZZ×2	10	22	6
		MXL050					14	18	19	BAY6900ZZ×2	10	22	6

XL型

单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-RVBVSD	18	XL025	29.11	28.6	36	24	7.5	12.5	3.25	BAF626ZZ×1	6	19	6
		XL031					9	14	4
		XL037					11	16	5
	20	XL025	32.34	31.83	40	27	7.5	12.5	3.25	BAF626ZZ×1	6	19	6
		XL031					9	14	4
		XL037					11	16	5
	22	XL025	35.57	35.JT-VMPSLCSFZMPNZFZ	45	30	7.5	12.5	2.25	BAF628ZZ×1	8	24	8
		XL031					9	14	3
		XL037					11	16	4
		XL050					14	19	5.5
	25	XL025	40.43	39.92	48	35	7.5	12.5	2.25	BAY6000ZZ×1	10	26	8
		XL031					9	14	3
		XL037					11	16	4
		XL050					14	19	5.5
	28	XL025	45.28	44.77	55	40	7.5	12.5	2.25	BAY6000ZZ×1	10	26	8
	28	XL031	45.28	44.77	55	40	9	14	2.5	BAY6200ZZ×1	10	30	9
	30	XL025	48.51	48	55	40	7.5	12.5	2.25	BAY6000ZZ×1	10	26	8
		XL031					9	14	2.5	BAY6200ZZ×1	10	30	9
		XL037					11	16	3.5
		XL050					14	19	5
	36	XL025	58.21	57.7	67	50	7.5	12.5	2.25	BAY6001ZZ×1	12	28	8
		XL031					9	14	2	BAY6201ZZ×1	12	32	10
		XL037					11	16	3
		XL050					14	19	4.5

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-RVBVUD	16	XL025	25.87	25.36	32	20	7.5	12.5	11	BAF695ZZ×2	5	13	4
		XL031					9	14
		XL037					11	16
		XL050					14	19
	18	XL037	29.11	28.6	36	24	11	16	13	BAF696ZZ×2	6	15	5
	18	XL050	29.11	28.6	36	24	14	19	13	BAF696ZZ×2	6	15	5
	20	XL037	32.34	31.83	40	27	11	16	16	BAF698ZZ×2	8	19	6
	20	XL050	32.34	31.83	40	27	14	19	16	BAF698ZZ×2	8	19	6
	22	XL037	35.57	35.JT-VMPSLCSFZMPNZFZ	45	30	11	16	16	BAF698ZZ×2	8	19	6
	22	XL050	35.57	35.JT-VMPSLCSFZMPNZFZ	45	30	14	19	16	BAF698ZZ×2	8	19	6
	25	XL037	40.43	39.92	48	35	11	16	19	BAY6900ZZ×2	10	22	6
	25	XL050	40.43	39.92	48	35	14	19	19	BAY6900ZZ×2	10	22	6
	28	XL037	45.28	44.77	55	40	11	16	19	BAY6900ZZ×2	10	22	6
	28	XL050	45.28	44.77	55	40	14	19	25	BAY6001ZZ×2	12	28	8
	30	XL037	48.51	48	55	40	11	16	19	BAY6900ZZ×2	10	22	6
	30	XL050	48.51	48	55	40	14	19	25	BAY6001ZZ×2	12	28	8
	36	XL037	58.21	57.7	67	50	11	16	19	BAY6900ZZ×2	10	22	6
	36	XL050	58.21	57.7	67	50	14	19	25	BAY6001ZZ×2	12	28	8

L型

单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-RVBVSD	16	L050	48.51	47.75	55	40	14	19	5	BAY6200ZZ×1	10	30	9
	16	L075	48.51	47.75	55	40	21	26	8.5	BAY6200ZZ×1	10	30	9
	18	L050	54.57	53.81	61	45	14	19	4.5	BAY6201ZZ×1	12	32	10
		L075					21	26	8	BAY6201ZZ×1
		L100					27	32	6	BAY6201ZZ×2
	20	L050	60.64	59.88	67	50	14	19	4.5	BAY6201ZZ×1	12	32	10
		L075					21	26	8	BAY6201ZZ×1
		L100					27	32	6	BAY6201ZZ×2
	22	L050	66.7	65.94	80	60	14	19	4	BAY6202ZZ×1	15	35	11
	22	L075	66.7	65.94	80	60	21	26	7.5	BAY6202ZZ×1	15	35	11
	30	L050	90.96	90.2	99	80	14	19	4	BAY6202ZZ×1	15	35	11
	30	L075	90.96	90.2	99	80	21	26	7.5	BAY6202ZZ×1	15	35	11

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-RVBVUD	14	L050	42.45	41.68	48	35	14	19	16	BAF698ZZ×2	8	19	6
		L075					21	26
		L100					27	32
		L150					40	45
	15	L050	45.48	44.72	48	35	14	19	16	BAF698ZZ×2	8	19	6
		L075					21	26
		L100					27	32
		L150					40	45
	16	L050	48.51	47.75	55	40	14	19	19	BAY6900ZZ×2	10	22	6
		L075					21	26
		L100					27	32
		L150					40	45
	18	L050	54.57	53.81	61	45	14	19	25	BAY6001ZZ×2	12	28	8
		L075					21	26
		L100					27	32
		L150					40	45
	20	L075	60.64	59.88	67	50	21	26	29	BAY6002ZZ×2	15	32	9
		L100					27	32
		L150					40	45
	22	L075	66.7	65.94	80	60	21	26	29	BAY6002ZZ×2	15	32	9
		L100					27	32	37	BAY6004ZZ×2	20	42	12
		L150					40	45	37	BAY6004ZZ×2	20	42	12
	30	L050	90.96	90.20	99	80	14	19	22	BAY6901ZZ×2	12	24	6
		L075					21	26	29	BAY6002ZZ×2	15	32	9
		L100					27	32	37	BAY6004ZZ×2	20	42	12
		L150					40	45	37	BAY6004ZZ×2	20	42	12

H型

中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-RVBVSD	14	H075	56.6	55.22	61	45	21	26	3	BAY6201ZZ×2	12	32	10
		H100					27	32	6	BAY6201ZZ×2	12	32	10
		H150					40	45	11.5	BAY6202ZZ×2	15	35	11
		H200					54	59	18.5	BAY6202ZZ×2	15	35	11
	16	H075	64.68	63.31	70	56	21	26	3	BAY6201ZZ×2	12	32	10
		H100					27	32	6	BAY6201ZZ×2	12	32	10
		H150					40	45	11.5	BAY6202ZZ×2	15	35	11
		H200					54	59	18.5	BAY6202ZZ×2	15	35	11
	18	H075	72.77	71.39	80	60	21	26	4	BAY6002ZZ×2	15	32	9
	20	H075	80.85	79.48	87	67
	22	H075	88.94	87.56	95	75
	24	H075	97.02	95.65	104	84
	25	H075	101.1	99.69	111	90
	28	H075	113.2	111.8	123	102

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-RVBVUD	14	H075	56.6	55.22	61	45	21	26	27	BAY6201ZZ×2	12	32	10
		H100					27	32	27	BAY6201ZZ×2	12	32	10
		H150					40	45	30	BAY6202ZZ×2	15	35	11
		H200					54	59	30	BAY6202ZZ×2	15	35	11
	15	H075	60.64	59.27	67	50	21	26	27	BAY6201ZZ×2	12	32	10
		H100					27	32	27	BAY6201ZZ×2	12	32	10
		H150					40	45	30	BAY6202ZZ×2	15	35	11
		H200					54	59	30	BAY6202ZZ×2	15	35	11
	16A	H075	64.68	63.31	70	56	21	26	27	BAY6201ZZ×2	12	32	10
		H100					27	32	25	BAY6001ZZ×2		28	8
		H150					40	45	25	BAY6001ZZ×2		28	8
		H200					54	59	27	BAY6201ZZ×2		32	10
	16	H100	64.68	63.31	70	56	27	32	29	BAY6002ZZ×2	15	32	9
		H150					40	45	29	BAY6002ZZ×2		32	9
		H200					54	59	30	BAY6202ZZ×2		35	11
	18	H100	72.77	71.39	80	60	27	32	37	BAY6004ZZ×2	20	42	12
		H150					40	45	37	BAY6004ZZ×2		42	12
		H200					54	59	41	BAY6204ZZ×2		47	14
	20	H100	80.85	79.48	87	67	27	32	37	BAY6004ZZ×2	20	42	12
		H150					40	45	41	BAY6204ZZ×2		47	14
		H200					54	59	41	BAY6204ZZ×2		47	14
	22	H100	88.94	87.56	95	75	27	32	37	BAY6004ZZ×2	20	42	12
		H150					40	45	41	BAY6204ZZ×2		47	14
		H200					54	59	41	BAY6204ZZ×2		47	14
	24	H100	97.02	95.65	104	84	27	32	42	BAY6005ZZ×2	25	47	12
		H150					40	45	46	BAY6205ZZ×2		52	15
		H200					54	59	46	BAY6205ZZ×2		52	15
	25	H100	101.1	99.69	111	90	27	32	42	BAY6005ZZ×2	25	47	12
		H150					40	45	46	BAY6205ZZ×2		52	15
		H200					54	59	46	BAY6205ZZ×2		52	15
	28	H100	113.2	111.8	123	102	27	32	42	BAY6005ZZ×2	25	47	12
		H150					40	45	56	BAY6206ZZ×2	30	62	16
		H200					54	59	56	BAY6206ZZ×2	30	62	16

T5型

单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-RVBVSD	18	T5100	28.65	27.8	33	22	11	16	5	BAF698ZZ×1	8	19	6
	20	T5100	31.83	31	36	24	11	16	5	BAF698ZZ×1	8	19	6
	20	T5150	31.83	31	36	24	17	22	5	BAF698ZZ×2	8	19	6
	22	T5100	35.01	34.25	40	27	11	16	5	BAY6900ZZ×1	10	22	6
	24	T5100	38.2	37.4	45	30			4	BAY6000ZZ×1	10	26	8
	25	T5100	39.79	39	45	30			4	BAY6000ZZ×1	10	26	8
	28	T5100	44.56	43.75	48	35	11	16	3.5	BAY6200ZZ×1	10	30	9
	28	T5150	44.56	43.75	48	35	17	22	6.5	BAY6200ZZ×1	10	30	9
	30	T5100	47.75	46.95	52	36	11	16	3	BAY6201ZZ×1	12	32	10
	30	T5150	47.75	46.95	52	36	17	22	6	BAY6201ZZ×1	12	32	10

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-RVBVUD	18	T5100	28.65	27.8	33	22	11	16	13	BAF696ZZ×2	6	15	5
		T5150					17	22	13	BAF696ZZ×2	6	15	5
		T5200					22	27	16	BAF698ZZ×2	8	19	6
		T5250					27	32	16	BAF698ZZ×2	8	19	6
	20	T5100	31.83	31	36	24	11	16	16	BAF698ZZ×2	8	19	6
		T5150					17	22
		T5200					22	27
		T5250					27	32
	22	T5150	35.01	34.25	40	27	17	22	19	BAY6900ZZ×2	10	22	6
		T5200					22	27
		T5250					27	32
	24	T5100	38.2	37.4	45	30	11	16	19	BAY6900ZZ×2	10	22	6
		T5150					17	22	19	BAY6900ZZ×2		22	6
		T5200					22	27	23	BAY6000ZZ×2		26	8
		T5250					27	32	23	BAY6000ZZ×2		26	8
	25	T5150	39.79	39	45	30	17	22	23	BAY6000ZZ×2	10	26	8
		T5200					22	27
		T5250					27	32
	28	T5150	44.56	43.75	48	35	17	22	25	BAY6200ZZ×2	10	30	9
		T5200					22	27
		T5250					27	32
	30	T5150	47.75	46.95	52	36	17	22	25	BAY6001ZZ×2	12	28	8
		T5200					22	27	27	BAY6201ZZ×2		32	10
		T5250					27	32	27	BAY6201ZZ×2		32	10

T10型

单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-RVBVSD	16	T10150	50.93	49.05	58	40	17	22	6	BAY6201ZZ×1	12	32	10
	18		57.3	55.45	61	45	17	22	6	BAY6201ZZ×1	12	32	10
	20		63.66	61.8	67	50	17	22	6	BAY6201ZZ×1	12	32	10
	22		70.03	68.15	80	60	17	22	5.5	BAY6202ZZ×1	15	35	11
	24		76.39	74.55	87	67	17	22	5.5	BAY6202ZZ×1	15	35	11
	26		82.76	80.9	87	67	17	22	5.5	BAY6202ZZ×1	15	35	11

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-RVBVUD	16	T10200	50.93	49.05	58	40	22	27	25	BAY6001ZZ×2	12	28	8
		T10250					27	32	25	BAY6001ZZ×2		28	8
		T10300					32	37	27	BAY6201ZZ×2		32	10
	18	T10200	57.3	55.45	61	45	22	27	29	BAY6002ZZ×2	15	32	9
		T10250					27	32	30	BAY6202ZZ×2		35	11
		T10300					32	37	30	BAY6202ZZ×2		35	11
	20	T10200	63.66	61.8	67	50	22	27	29	BAY6002ZZ×2	15	32	9
		T10250					27	32	30	BAY6202ZZ×2		35	11
		T10300					32	37	30	BAY6202ZZ×2		35	11
	22	T10200	70.03	68.15	80	60	22	27	37	BAY6004ZZ×2	20	42	12
		T10250					27	32	37	BAY6004ZZ×2		42	12
		T10300					32	37	41	BAY6204ZZ×2		47	14
	24	T10200	76.39	74.55	87	67	22	27	37	BAY6004ZZ×2	20	42	12
		T10250					27	32	41	BAY6204ZZ×2		47	14
		T10300					32	37	41	BAY6204ZZ×2		47	14
	26	T10200	82.76	80.9	87	67	22	27	37	BAY6004ZZ×2	20	42	12
		T10250					27	32	41	BAY6204ZZ×2		47	14
		T10300					32	37	41	BAY6204ZZ×2		47	14

S2M型

单轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-RVBVSD	40	S2M040	25.46	24.96	30	20	5	9	2.5	BAF695ZZ×1	5	13	4
		S2M060					7	11	3	BAF696ZZ×1	6	15	5
		S2M100					11	15	5	BAF696ZZ×1	6	15	5
	48	S2M040	30.56	30.05	35	25	5	9	2	BAF696ZZ×1	6	15	5
	48	S2M060	30.56	30.05	35	25	7	11	3	BAF696ZZ×1	6	15	5
	50	S2M040	31.83	31.32	35	25	5	9	2	BAF696ZZ×1	6	15	5
	50	S2M060	31.83	31.32	35	25	7	11	2.5	BAF698ZZ×1	8	19	6
	60	S2M040	38.20	37.69	44	32	5	9	1.5	BAY6900ZZ×1	10	22	6
	60	S2M060	38.20	37.69	44	32	7	11	2.5	BAY6900ZZ×1	10	22	6

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-RVBVUD	20	S2M040	12.73	12.22	16	10	5	9	5	BAF673ZZ×2	3	6	2.5
		S2M060					7	11	5	BAF673ZZ×2	3	6
		S2M100					11	15	6	BAF674ZZ×2	4	7
	30	S2M040	19.01	18.59	22	14	5	9	5	BAF673ZZ×2	3	6	2.5
		S2M060					7	11	5	BAF673ZZ×2	3	6
		S2M100					11	15	6	BAF674ZZ×2	4	7
	32	S2M040	20.37	19.86	25	16	5	9	5	BAF673ZZ×2	3	6	2.5
		S2M060					7	11	5	BAF673ZZ×2	3	6	2.5
		S2M100					11	15	9	BAF694ZZ×2	4	11	4
	36	S2M040	22.92	22.41	28	18	5	9	6	BAF674ZZ×2	4	7	2.5
		S2M060					7	11	6	BAF674ZZ×2	4	7	2.5
		S2M100					11	15	11	BAF695ZZ×2	5	13	4
	40	S2M040	25.46	24.96	30	20	5	9	6	BAF674ZZ×2	4	7	2.5
		S2M060					7	11	11	BAF695ZZ×2	5	13	4
		S2M100					11	15	13	BAF696ZZ×2	6	15	5
	48	S2M100	30.56	30.05	35	25	11	15	16	BAF698ZZ×2	8	19	6
	50	S2M100	31.83	31.32	35	25	11	15	16	BAF698ZZ×2	8	19	6
	60	S2M100	38.2	37.69	44	32	11	15	16	BAF698ZZ×2	8	19	6

S3M型

单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-RVBVSD	20	S3M060	19.1	18.34	22	14	7	11	3	BAF685ZZ×1	5	11	5
	20	S3M100	19.1	18.34	22	14	11	15	2.5	BAF685ZZ×2	5	11	5
	24	S3M060	22.92	22.16	25	16	7	11	3.5	BAF695ZZ×1	5	13	4
	24	S3M100	22.92	22.16	25	16	11	15	3.5	BAF695ZZ×2	5	13	4
	25	S3M060	23.87	23.11	28	18	7	11	3.5	BAF695ZZ×1	5	13	4
	26	S3M060	24.83	24.JT-VMPSLCSFZMPNZFZ	28	18	7	11	3	BAF696ZZ×1	6	15	5
	28	S3M060	26.74	25.98	30	20	7	11	3	BAF696ZZ×1	6	15	5
	30	S3M060	28.65	27.89	32	23	7	11	3	BAF696ZZ×1	6	15	5
	30	S3M100	28.65	27.89	32	23	11	15	4.5	BAF626ZZ×1	6	19	6
	32	S3M060	30.56	29.8	35	25	7	11	2.5	BAF698ZZ×1	8	19	6
	32	S3M100	30.56	29.8	35	25	11	15	4.5	BAF698ZZ×1	8	19	6
	36	S3M060	34.38	33.62	40	28	7	11	2.5	BAF698ZZ×1	8	19	6
	40	S3M060	38.2	37.44	44	32	7	11	2.5	BAY6900ZZ×1	10	22	6
	44	S3M060	42.02	41.25	48	36	7	11	2.5	BAY6900ZZ×1	10	22	6
	48	S3M060	45.84	45.JT-VMPSLCSFZMPNZFZ	50	38	7	11	2.5	BAY6900ZZ×1	10	22	6
	50	S3M060	47.75	46.98	52	40	7	11	2.5	BAY6900ZZ×1	10	22	6
	60	S3M060	57.3	56.53	61	46	7	11	2.5	BAY6900ZZ×1	10	22	6

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-RVBVUD	20	S3M060	19.1	18.34	22	14	7	11	5	BAF673ZZ×2	3	6	2.5
		S3M100					11	15	6	BAF674ZZ×2	4	7	2.5
		S3M150					17	21	9	BAF685ZZ×2	5	11	5
	24	S3M060	22.92	22.16	25	16	7	11	11	BAF695ZZ×2	5	13	4
		S3M100					11	15
		S3M150					17	21
	25	S3M100	23.87	23.11	28	18	11	15	13	BAF696ZZ×2	6	15	5
	25	S3M150	23.87	23.11	28	18	17	21	13	BAF696ZZ×2	6	15	5
	26	S3M100	24.83	24.JT-VMPSLCSFZMPNZFZ	28	18	11	15	13	BAF696ZZ×2	6	15	5
	26	S3M150	24.83	24.JT-VMPSLCSFZMPNZFZ	28	18	17	21	13	BAF696ZZ×2	6	15	5
	28	S3M100	26.74	25.98	30	20	11	15	13	BAF696ZZ×2	6	15	5
	28	S3M150	26.74	25.98	30	20	17	21	13	BAF696ZZ×2	6	15	5
	30	S3M100	28.65	27.89	32	23	11	15	13	BAF696ZZ×2	6	15	5
	30	S3M150	28.65	27.89	32	23	17	21	13	BAF696ZZ×2	6	15	5
	32	S3M100	30.56	29.8	35	25	11	15	17	BAF698ZZ×2	8	19	6
	32	S3M150	30.56	29.8	35	25	17	21	17	BAF698ZZ×2	8	19	6
	36	S3M100	34.38	33.62	40	28	11	15	20	BAY6900ZZ×2	10	22	6
	36	S3M150	34.38	33.62	40	28	17	21	20	BAY6900ZZ×2	10	22	6
	40	S3M100	38.2	37.44	44	32	11	15	20	BAY6900ZZ×2	10	22	6
	40	S3M150	38.2	37.44	44	32	17	21	20	BAY6900ZZ×2	10	22	6
	44	S3M100	42.02	41.25	48	36	11	15	20	BAY6900ZZ×2	10	22	6
	44	S3M150	42.02	41.25	48	36	17	21	20	BAY6900ZZ×2	10	22	6
	48	S3M100	45.84	45.JT-VMPSLCSFZMPNZFZ	50	38	11	15	20	BAY6900ZZ×2	10	22	6
	48	S3M150	45.84	45.JT-VMPSLCSFZMPNZFZ	50	38	17	21	20	BAY6900ZZ×2	10	22	6
	50	S3M100	47.75	46.98	52	40	11	15	20	BAY6900ZZ×2	10	22	6
	50	S3M150	47.75	46.98	52	40	17	21	20	BAY6900ZZ×2	10	22	6
	60	S3M100	57.3	56.53	61	46	11	15	20	BAY6900ZZ×2	10	22	6
	60	S3M150	57.3	56.53	61	46	17	21	25	BAY6001ZZ×2	12	28	8

S5M型

单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-RVBVSD	16	S5M100	25.46	24.50	32	20	11	16	5	BAF606ZZ×1	6	17	6
	18	S5M100	28.65	27.69	33	22	11	16		BAF698ZZ×1	8	19	6
	20	S5M100	31.83	30.87	36	24	11	16		BAF698ZZ×1	8	19	6
	20	S5M150	31.83	30.87	36	24	17	22		BAF698ZZ×2	8	19	6
	22	S5M100	35.01	34.05	40	27	11	16	4	BAF628ZZ×1	8	24	8
	22	S5M150	35.01	34.05	40	27	17	22	3	BAF628ZZ×2	8	24	8
	24	S5M100	38.20	37.24	45	30	11	16	4	BAY6000ZZ×1	10	26	8
	24	S5M150	38.20	37.24	45	30	17	22	3	BAY6000ZZ×2	10	26	8
	25	S5M100	39.79	38.83	45	30	11	16	4	BAY6000ZZ×1	10	26	8
	25	S5M150	39.79	38.83	45	30	17	22	3	BAY6000ZZ×2	10	26	8
	26	S5M100	41.38	40.42	48	35	11	16	3.5	BAY6200ZZ×1	10	30	9
	28	S5M100	44.56	43.60	48	35	11	16	3.5	BAY6200ZZ×1	10	30	9
	28	S5M150	44.56	43.60	48	35	17	22	6.5	BAY6200ZZ×1	10	30	9
	30	S5M100	47.75	46.79	52	36	11	16	3	BAY6201ZZ×1	12	32	10
	30	S5M150	47.75	46.79	52	36	17	22	6	BAY6201ZZ×1	12	32	10
	32	S5M100	50.93	49.97	55	40	11	16	3	BAY6201ZZ×1	12	32	10
	32	S5M150	50.93	49.97	55	40	17	22		BAY6000ZZ×2	10	26	8
	36	S5M100	57.30	56.34	61	45	11	16		BAY6201ZZ×1	12	32	10
	40	S5M100	63.66	62.70	67	50	11	16		BAY6201ZZ×1	12	32	10

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-RVBVUD	16	S5M150	25.46	24.5	32	20	17	22	15	BAF606ZZ×2	6	17	6
	16	S5M250	25.46	24.5	32	20	27	32	15	BAF606ZZ×2	6	17	6
	18	S5M150	28.65	27.69	33	22	17	22	17	BAF698ZZ×2	8	19	6
	18	S5M250	28.65	27.69	33	22	27	32	17	BAF698ZZ×2	8	19	6
	20	S5M150	31.83	30.87	36	24	17	22	17	BAF698ZZ×2	8	19	6
	20	S5M250	31.83	30.87	36	24	27	32	17	BAF698ZZ×2	8	19	6
	22	S5M150	35.01	34.05	40	27	17	22	20	BAF608ZZ×2	8	22	7
	22	S5M250	35.01	34.05	40	27	27	32	20	BAF608ZZ×2	8	22	7
	24	S5M150	38.2	37.24	45	30	17	22	20	BAF608ZZ×2	8	22	7
	24	S5M250	38.2	37.24	45	30	27	32	20	BAF608ZZ×2	8	22	7
	25	S5M100	39.79	38.83	45	30	11	16	17	BAF698ZZ×2	8	19	6
		S5M150					17	22	17	BAF698ZZ×2		19	6
		S5M250					27	32	20	BAF608ZZ×2		22	7
	25A	S5M100	39.79	38.83	45	30	11	16	13	BAF696ZZ×2	6	15	5
		S5M150					17	22	13	BAF696ZZ×2		15	5
		S5M250					27	32	15	BAF606ZZ×2		17	6
	26	S5M150	41.38	40.42	48	35	17	22	25	BAY6200ZZ×2	10	30	9
	26	S5M250	41.38	40.42	48	35	27	32	25	BAY6200ZZ×2	10	30	9
	28	S5M100	44.56	43.6	48	35	11	16	20	BAY6900ZZ×2	10	22	6
		S5M150					17	22	20	BAY6900ZZ×2		22	6
		S5M250					27	32	25	BAY6200ZZ×2		30	9
	30	S5M150	47.75	46.79	52	36	17	22	25	BAY6001ZZ×2	12	28	8
	30	S5M250	47.75	46.79	52	36	27	32	27	BAY6201ZZ×2	12	32	10
	32	S5M150	50.93	49.97	55	40	17	22	25	BAY6001ZZ×2	12	28	8
	32	S5M250	50.93	49.97	55	40	27	32	27	BAY6201ZZ×2	12	32	10
	36	S5M150	57.3	56.34	61	45	17	22	29	BAY6002ZZ×2	15	32	9
	36	S5M250	57.3	56.34	61	45	27	32	30	BAY6202ZZ×2	15	35	11
	40	S5M150	63.66	62.7	67	50	17	22	29	BAY6002ZZ×2	15	32	9
	40	S5M250	63.66	62.7	67	50	27	32	30	BAY6202ZZ×2	15	35	11

S8M型

单轴承型/中心轴承型

型号			P.D.	O.D.	F	E	A	W	S	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	S	轴承型号×数量	d	D	B
JT-RVBVSD	20	S8M150	50.93	49.56	58	40	17	22	6	BAY6201ZZ×1	12	32	10
	20	S8M250	50.93	49.56	58	40	28	33	5.5	BAY6202ZZ×2	15	35	11
	22	S8M150	56.02	54.65	61	45	17	22	6	BAY6201ZZ×1	12	32	10
	24	S8M150	61.12	59.74	67	50	17	22	6	BAY6201ZZ×1	12	32	10
		S8M250					28	33	6.5	BAY6201ZZ×2	12	32	10
		S8M300					33	38	8	BAY6202ZZ×2	15	35	11
		S8M400					44	49	13.5	BAY6202ZZ×2	15	35	11
	25	S8M150	63.66	62.29	70	56	17	22	5.5	BAY6202ZZ×1	15	35	11
	26	S8M150	66.21	64.84	74	58	17	22	5.5	BAY6202ZZ×1	15	35	11
	28	S8M150	71.30	69.93	80	60	17	22	5.5	BAY6202ZZ×1	15	35	11
	30	S8M150	76.39	75.02	87	67	17	22	5.5	BAY6202ZZ×1	15	35	11
		S8M250					28	33	5.5	BAY6202ZZ×2	15	35	11
		S8M300					33	38	5	BAY6204ZZ×2	20	47	14
		S8M400					44	49	10.5	BAY6204ZZ×2	20	47	14
	32	S8M150	81.49	80.12	87	67	17	22	4	BAY6204ZZ×1	20	47	14
	34	S8M150	86.58	85.21	95	75	17	22	4	BAY6204ZZ×1	20	47	14
	40	S8M150	101.86	100.49	111	90	17	22	3.5	BAY6205ZZ×1	25	52	15

双轴承型

型号			P.D.	O.D.	F	E	A	W	dh	轴承尺寸
代码	齿数	带轮类型	P.D.	O.D.	F	E	A	W	dh	轴承型号×数量	d	D	B
JT-RVBVUD	22	S8M250	56.02	54.65	61	45	28	33	27	BAY6201ZZ×2	12	32	10
		S8M300					33	38
		S8M400					44	49
	24	S8M250	61.12	59.74	67	50	28	33	27	BAY6201ZZ×2	12	32	10
		S8M300					33	38
		S8M400					44	49
	25	S8M250	63.66	62.29	70	56	28	33	27	BAY6201ZZ×2	12	32	10
		S8M300					33	38
		S8M400					44	49
	26	S8M150	66.21	64.84	74	58	17	22	25	BAY6001ZZ×2	12	28	8
		S8M250					28	33	25	BAY6001ZZ×2		28	8
		S8M300					33	38	27	BAY6201ZZ×2		32	10
		S8M400					44	49	27	BAY6201ZZ×2		32	10
	28	S8M250	71.3	69.93	80	60	28	33	30	BAY6202ZZ×2	15	35	11
		S8M300					33	38
		S8M400					44	49
	30A	S8M150	76.39	75.02	87	67	17	22	29	BAY6002ZZ×2	15	32	9
		S8M250					28	33	29	BAY6002ZZ×2		32	9
		S8M300					33	38	30	BAY6202ZZ×2		35	11
		S8M400					44	49	30	BAY6202ZZ×2		35	11
	30	S8M250	76.39	75.02	87	67	28	33	37	BAY6004ZZ×2	20	42	12
		S8M300					33	38	41	BAY6204ZZ×2		47	14
		S8M400					44	49	41	BAY6204ZZ×2		47	14
	32	S8M250	81.49	80.12	87	67	28	33	41	BAY6204ZZ×2	20	47	14
		S8M300					33	38
		S8M400					44	49
	34	S8M250	86.58	85.21	95	75	28	33	41	BAY6204ZZ×2	20	47	14
		S8M300					33	38
		S8M400					44	49
	40	S8M250	101.9	100.5	111	90	28	33	43	BAY6005ZZ×2	25	47	12
		S8M300					33	38	47	BAY6205ZZ×2		52	15
		S8M400					44	49	47	BAY6205ZZ×2		52	15

可选加工参数

暂未上传文档资料

同步轮惰轮 单轴承型/中心双轴承型/两侧双轴承型

同步轮惰轮单轴承型/中心双轴承型/两侧双轴承型
