还有0项未选择重置

选择代码

代码参数

D公差

材质

表面处理

选型参数

键槽数量 *

外径D(mm) *

长度L(mm) *

18~800/0.1

M *

一键槽到端面距离KA(mm) *

0~800/1

一键槽长度A(mm) *

2~120/1

二键槽到端面距离KB(mm) *

0~800/1

二键槽长度B(mm) *

2~120/1

三键槽到端面距离KC(mm) *

0~800/1

三键槽长度C(mm) *

2~120/1

图片仅供参考

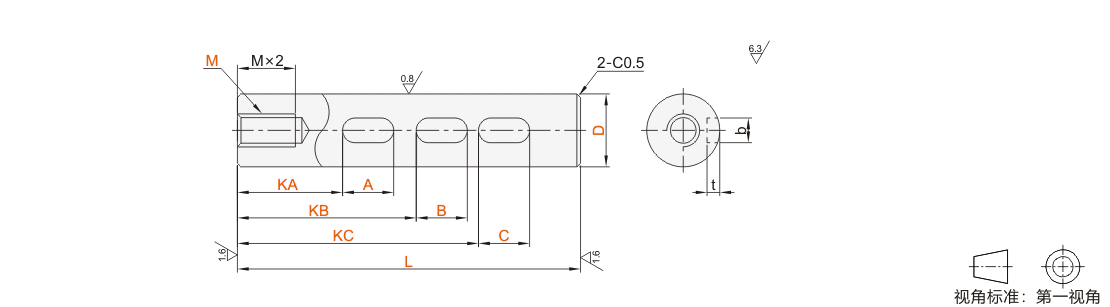

直杆型转轴（一端内螺纹、带键槽）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

圆度、直线度、垂直度、同轴度，请参阅转轴产品简介。
键槽尺寸请参阅转轴产品简介。

选型参数

型号			L 最小单位0.1	M 选择	键槽① KA·A	键槽② KB·B	键槽③ KC·C
代码	Dh7				键槽① KA·A	键槽② KB·B	键槽③ KC·C
代码	Dh7				最小单位1
JT-GBQQD JT-GBQQU JT-GBQFD	6	0 -0.012	18.0~300.0	3 4	KA≥0 b≤A≤120	KB≥KA+A b≤B≤120	KC≥KB+B b≤C≤120
	8	0 -0.015	18.0~400.0	3 4 5 6
	10	0 -0.015	18.0~500.0	4 5 6
	12	0 -0.018	25.0~600.0	5 6 8
	15	0 -0.018	25.0~700.0	5 6 8
	20	0 -0.021	35.0~800.0	5 6 8 10
	25		45.0~800.0	5 6 8 10 12
	30		55.0~800.0	8 10 12 16
	35	0 -0.025	65.0~800.0	8 10 12 16 20
	40		75.0~800.0	12 16 20 24
	50		95.0~800.0	16 20 24 30

型号			L 最小单位0.1	M 选择	键槽① KA·A	键槽② KB·B	键槽③ KC·C
代码	Dh9				键槽① KA·A	键槽② KB·B	键槽③ KC·C
代码	Dh9				最小单位1
JT-GBQXD JT-GBQXU	6	0 -0.030	18.0~300.0	3 4	KA≥0 b≤A≤120	KB≥KA+A b≤B≤120	KC≥KB+B b≤C≤120
	8	0 -0.036	18.0~400.0	3 4 5 6
	10	0 -0.036	18.0~500.0	4 5 6
	12	0 -0.043	25.0~600.0	5 6 8
	15	0 -0.043	25.0~700.0	5 6 8
	20	0 -0.052	35.0~800.0	5 6 8 10
	25		45.0~800.0	5 6 8 10 12
	30		55.0~800.0	8 10 12 16
	35	0 -0.062	65.0~800.0	8 10 12 16 20

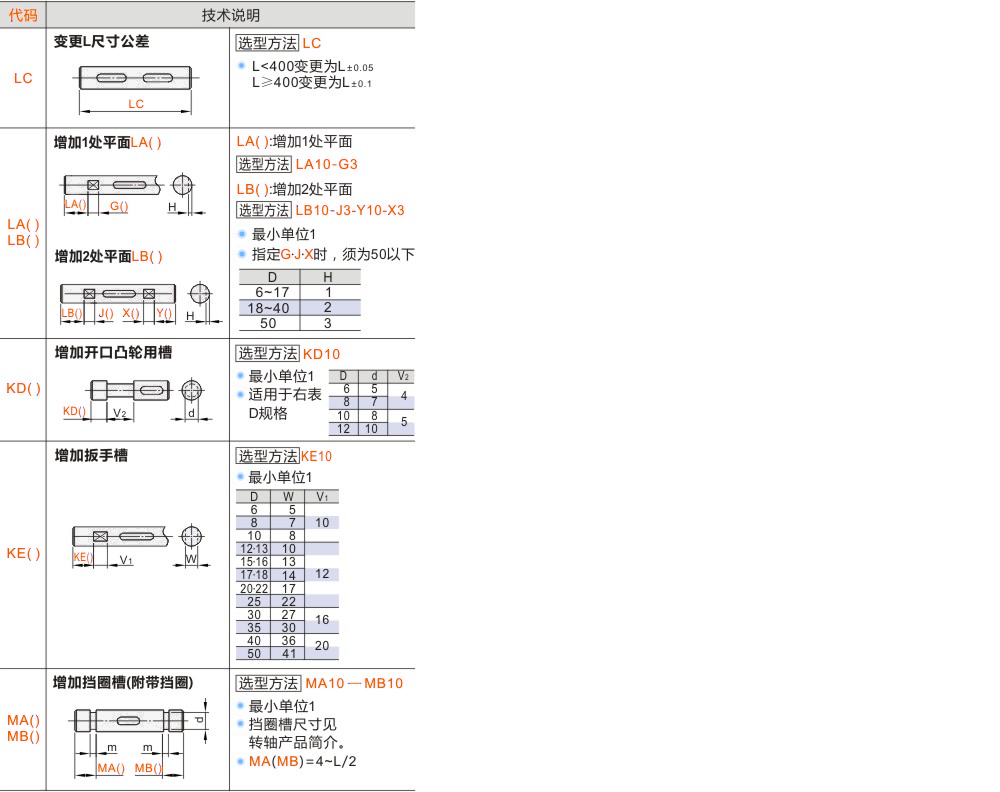

可选加工参数

暂未上传文档资料
