带座轴承矩形块型带挡圈

图片仅供参考

带座轴承矩形块型带挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-VXSPMD	钢	S45C	弹簧钢	发黑
JT-VXSPMU	钢	S45C	不锈钢	喷细砂无电解镀镍
JT-VXSPMX	不锈钢	SUS304	不锈钢	—

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

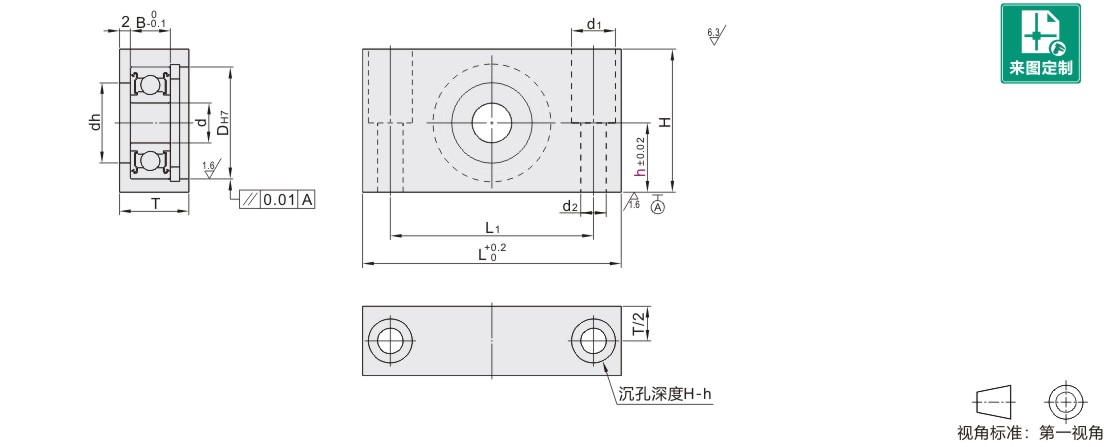

型号			h 选择	d	DH7		dh	B	H	L	L1	T	d1	d2
代码	轴承型号	密封圈	h 选择	d	DH7		dh	B	H	L	L1	T	d1	d2
JT-VXSPMD JT-VXSPMU JT-VXSPMX	608	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	15	8	22	+0.021 0	18	7	h+14 .8	53	41	12	9.5	5.5
	628		15	8	24		20	8	h+15 .8	56	44	15
	6900		20	10	22		19	6	h+14 .8	53	41	12
	6000				26		22	8	h+16.8	58	46	15
	6200				30		24	9	h+18.8	62	50	15
	6901			12	24		21	6	h+15 .8	56	44	12
	6001				28		24	8	h+17 .8	60	48	15
	6201				32	+0.025 0	26	10	h+19.8	64	52	16
	6902			15	28	+0.021 0	25	7	h+17 .8	60	48	12
	6002				32	+0.025 0	28	9	h+19.8	68	54	15	11	6.5
	6202		25		35	+0.025 0	29	11	h+21 .8	72	58	16
	6903		20	17	30	+0.021 0	27	7	h+18.8	64	52	13
	6003		25		35	+0.025 0	31	10	h+21 .8	70	56	16
	6203				40		34	12	h+23.8	76	62	19
	6904			20	37		34	9	h+22 .8	73	59	15
	6004				42		36	12	h+24 .8	82	66	19	14	9
	6204		30		47		40	14	h+27 .8	88	72	19	14	9

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
请注意避让挡圈，挡圈(JT-YXFUD/JT-YXFUU/JT-YXFUQ)尺寸详见怡合达电商平台。
