梯形齿同步轮 L型齿距9.525

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理	附件紧定螺钉 / 材质
EAT01	L	9.525	铝合金	铝合金	本色阳极氧化	SUS304
EAT02	L	9.525	铝合金	铝合金	黑色阳极氧化	ML40Cr
EAT05	L	9.525	铝合金	铝合金	硬质阳极氧化	ML40Cr
EAT12	L	9.525	S45C	SPCC	发黑	ML40Cr
EAT13	L	9.525	S45C	SPCC	喷砂镀镍	ML40Cr
EAT15	L	9.525	S45C	SPCC	镀硬铬	ML40Cr
EAT18	L	9.525	SUS304	SUS304	—	SUS304

硬质阳极氧化处理的表层硬度为300HV~ 。
镀硬铬镀层厚度3~5µm，表层硬度600HV~ 。
小部分加工部位可能无表面处理。

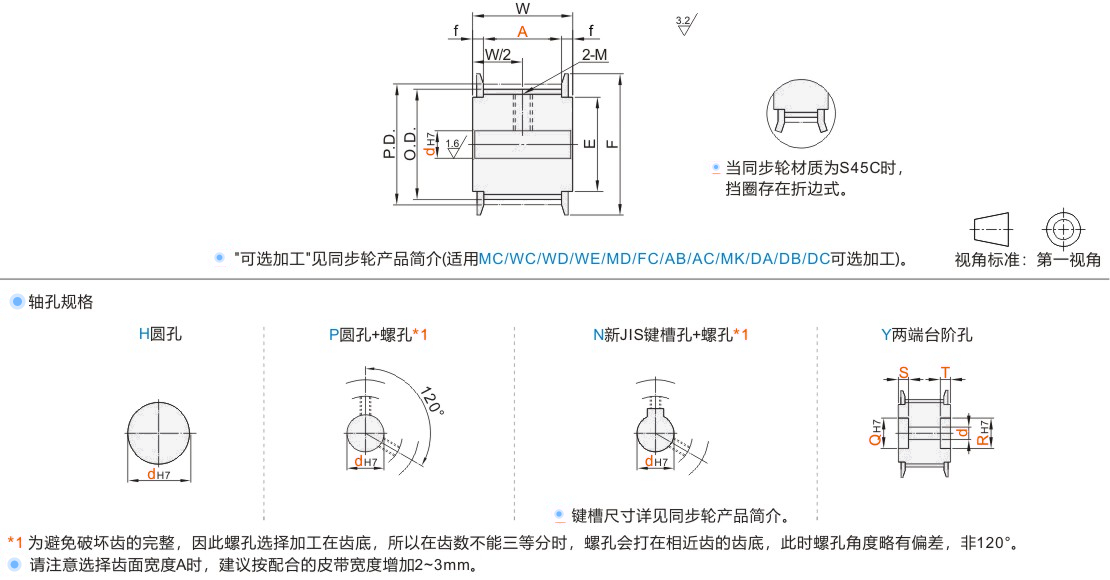

轴孔P·N螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
8~ 12	M4	M4×3
12 .7~ 17	M5	M5×4
18~30	M6	M6 ×5
31~45	M8	M8 ×6
46~65	M10	M10 ×8

选型参数

选型表

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1)				轴孔Y(最小单位1)		P.D.	O.D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q·R	S·T	P.D.	O.D.	F	E	f	W
铝合金 JT-VBYSD-L JT-VBYSU-L JT-VBYSO-L S45C JT-VBYDU-L JT-VBYDQ-L JT-VBYDO-L SUS304 JT-VBYDM-L	12	14~105	H P N Y	8~22	8~18	8~16	8~20	12~22	0<S≤A+1 0<T≤A+1 S+T≤A+2	36.38	35.62	45	30	2.5	A+5
	14			8~27	8~21	8~21	8~25	12~27		42.45	41.68	48	35
	15			8~27	8~23	8~23	8~25	12~27		45.48	44.72	48	35
	16			10~32	10~26	10~23	10~30	15~32		48.51	47.75	55	40
	17			10~32	10~26	10~26	10~30	15~32		51.54	50.78	55	40
	18			10~37	10~29	10~29	10~35	15~37		54.57	53.81	61	45
	19			12~42	12~34	12~30	12~40	18~42		57.61	56.84	67	50
	20			12~42	12~34	12~30	12~40	18~42		60.64	59.88	67	50
	21			12~48	12~40	12~32	12~46	18~48		63.67	62.91	70	56
	22			12~52	12~42	12~34	12~50	18~52		66.7	65.94	80	60
	24			12~59	12~49	12~41	12~57	18~59		72.77	72	87	67
	25			12~59	12~49	12~41	12~57	18~59		75.8	75.04	87	67
	26			12~59	12~49	12~41	12~57	18~59		78.83	78.JT-VMPSLCSFZMPNZFZ	87	67
	32			14~76	14~65	14~50	14~74	21~76		97.02	96.26	104	84
	34			14~80	14~65	14~50	14~75	21~82		103.08	102.32	111	90
	36			14~80	16~65	16~50	14~75	26~95		109.15	108.39	123	102
	38			16~80	16~65	16~50	16~75	26~95		115.21	114.45	127	105
	40			16~80	16~65	16~50	16~75	26~95		121.28	120.51	131	110
	42			16~80	16~65	16~50	16~75	26~95		127.34	126.58	135	115
	44			16~80	16~65	16~50	16~75	26~95		133.4	132.64	140	120
	46			16~80	16~65	16~50	16~75	26~95		139.47	138.71	144	125
	48			16~80	16~65	16~50	16~75	26~95		145.53	144.77	152	130
	50			16~80	16~65	16~50	16~75	26~95		151.6	150.83	160	140
	60			16~100	16~65	16~50	16~100	18~125		181.91	181.15	190	160
	72			16~100	16~65	16~50	16~100	18~125		218.3	217.53	225	194

轴孔规格H、Y时，无螺孔。孔径9不适用轴孔规格N。选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
