直流电动滚筒双链轮内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	安装方式	材质	表面处理	类型
JT-EMSFD	内螺纹型	低碳钢	镀锌	双链轮型 (08B14T) ● 标准型
JT-EMSFU	内螺纹型	低碳钢	镀硬铬	双链轮型 (08B14T) ● 标准型
JT-EMSOD	内螺纹型	不锈钢	—	双链轮型 (08B14T) ● 标准型

本产品为直流型电动滚筒，功率为40W。
额定电源输入：24V，如需48V请备注(允许电压范围20~28V/40~60V)。
可支持NPN或PNP接入。
速度代码(例15即为15M/min)。

选型参数

选型表

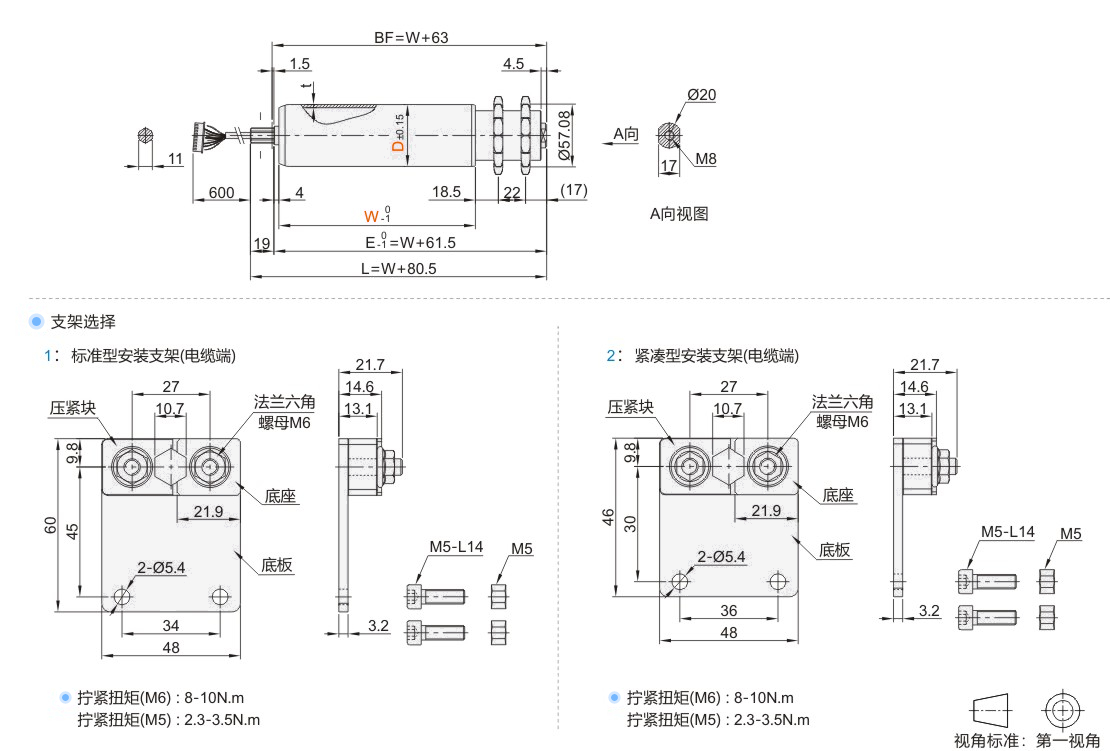

型号		W 最小单位1	D	电缆端安装支架	驱动卡	t	BF	E	L
代码	速度代码	W 最小单位1	D	电缆端安装支架	驱动卡	t	BF	E	L
JT-EMSFD JT-EMSFU JT-EMSOD	15 20 25	275~1000	50	1(标准型) 2(紧凑型)	A	1.5	W+63	W+61.5	W+80.5
JT-EMSFD JT-EMSFU JT-EMSOD	35 45	245~1000	50	1(标准型) 2(紧凑型)	A	1.5	W+63	W+61.5	W+80.5

驱动卡详细尺寸及参数见电动滚筒产品简介。

重量参考表(单位：KG)

以上的重量都是近似值。

静态负载能力(单位：KG)

滚筒长度	300	400	500	600	700	800	900	1000
静态负载能力	80	70	60	55	50	45	40	35

以上的静态负载能力都是近似值。

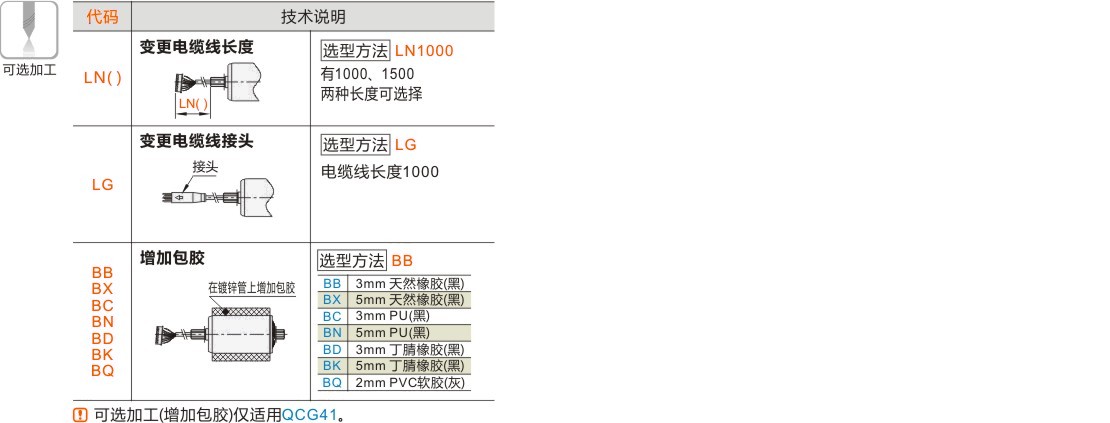

可选加工参数
