适用导柱直径PD(mm) *

弹簧自由长度F(mm) *

30~90/5

卸料板导柱用弹簧

图片仅供参考

卸料板导柱用弹簧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-JAEDQ	SWP-B	发黑	钢球衬套用

选型参数

选型表

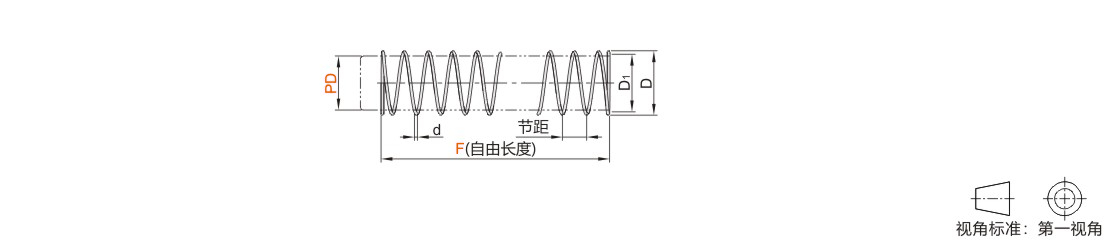

型号		F 最小单位5	d	节距	D	D1
代码	PD 适用导柱直径	F 最小单位5	d	节距	D	D1
JT-JAEDQ	10	30~80	0.6	5	11.7	10.5
	13	30~80	0.7	6	14.9	13.5
	16	30~90	0.8	12	18.3	16.5
	20	35~90	1	14	22.5	20.5
	25	40~90	1.2	14	27.9	25.5

弹簧压紧长度/弹簧常数表

代码	PD	规格参数	F
代码	PD	规格参数	30	35	40	45	50	55	60	65	70	75	80	85	90
JT-JAEDQ	10	压紧长度(mm)	4.8	5.4	6	6.6	7.2	7.8	8.4	9	9.6	10.2	10.8	—	—
	10	弹簧常数(g/mm)	16	14	12	11	9	9	8	7	7	6	6
	13	压紧长度(mm)	4.9	5.4	6.1	6.6	7.2	7.8	8.4	8.9	9.6	10.1	10.7
	13	弹簧常数(g/mm)	17	15	13	11	10	9	8	8	7	7	6
	16	压紧长度(mm)	3.2	3.4	3.7	4	4.2	4.5	4.8	5	5.3	5.6	5.8	6.1	6.4
	16	弹簧常数(g/mm)	32	26	23	22	20	19	16	15	14	13	12	12	11
	20	压紧长度(mm)	—	4.7	5	5.3	5.6	5.8	6	6.5	7	7.4	7.7	8.1	8.5
	20	弹簧常数(g/mm)		40	35	31	28	26	23	22	20	19	18	16	15
	25	压紧长度(mm)		—	6	6.3	6.6	7	7.4	7.9	8.4	8.7	9	9.3	9.6
	25	弹簧常数(g/mm)		—	38	34	30	28	25	24	22	20	19	18	17
