选择代码

代码参数

直线轴承形状

结构

选型参数

内径d(mm) *

带法兰直线轴承引导式

图片仅供参考

带法兰直线轴承引导式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用环境温度	类型
JT-RSKAQD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	引导式 ● 圆法兰型
JT-RSKAFD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	引导式 ● 方法兰型
JT-RSKAOD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	引导式 ● 对边法兰型
JT-RSKAXD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	加长引导式 ● 圆法兰型
JT-RSKALD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	加长引导式 ● 方法兰型
JT-RSKAMD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	加长引导式 ● 对边法兰型

保持架材质树脂相当于DURACON M90。

选型参数

选型表

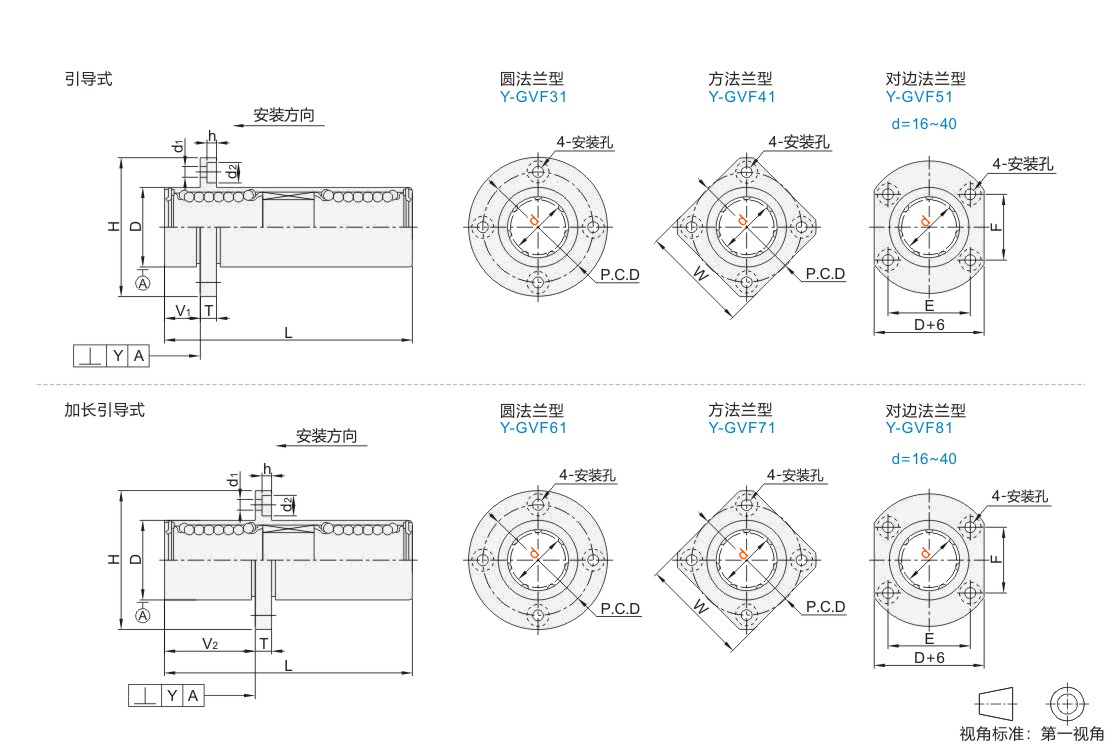

型号				D		L		V1	V2	H	T	d1	d2	h	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y
代码		d		D		L		V1	V2	H	T	d1	d2	h	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y
引导式 JT-RSKAQD JT-RSKAFD JT-RSKAOD 加长引导式 JT-RSKAXD JT-RSKALD JT-RSKAMD		(10)	0 -0.012	23	0 -0.021	82	±0.3	6	27	43	6	4.5	7.5	4.1	33	34	—	—	0.020	4	0.020
		(12)	0 -0.015	26	0 -0.021	86		6	28	46	6	4.5	7.5	4.1	36	35	—	—	0.020		0.020
		16	0 -0.015	32	0 -0.025	105		8	35	54	8	5.5	9	5.1	43	42	24	36	0.025		0.025
		20	0 -0.018	40		120		8	40	62	8	5.5	9	5.1	51	50	32	40		5
		25		45		167		10	55	74	10	6.6	11	6.1	60	58	35	49		6
		30		52	0 -0.030	184		10	61	82	10	6.6	11	6.1	67	64	38	55
		35	0 -0.021	60		200		13	67	96	13	9	14	8.1	78	75	45	64	0.030		0.030
		40	0 -0.021	65		230		13	77	101	13	9	14	8.1	83	80	48	68	0.030		0.030

( )尺寸不适用JT-RSKAOD/JT-RSKAMD。

型号			基本额定负载		静态容许力矩 ( N/m)	重量(g)
代码		d	C(动)N	Co(静)N	静态容许力矩 ( N/m)	圆法兰型	方法兰型	对边法兰型
引导式加长引导式 JT-RSKAQD JT-RSKAXD JT-RSKAFD JT-RSKALD JT-RSKAOD JT-RSKAMD		10	585	1100	27	215	198	—
		12	650	1200	40	256	235	—
		16	1230	2300	72	439	408	415
		20	1400	2700	95	780	712	722
		25	1550	3100	155	1226	1111	1153
		30	2490	5450	295	1581	1490	1517
		35	2650	6270	370	2585	2410	2445
		40	3430	8040	550	2958	2794	2821

1Kgf=9.81 N
