凸轮轴承随动器短轴型

图片仅供参考

凸轮轴承随动器短轴型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	标配附件	类型
JT-XFNSO	SUJ2	法兰螺母螺栓	标准型 ● 圆柱型 ● 带保持架
JT-XFNSL	SUJ2	法兰螺母螺栓	标准型 ● 圆柱型 ● 全滚针
JT-XFNUO	SUJ2	法兰螺母螺栓	标准型 ● 球面型 ● 带保持架
JT-XFNUL	SUJ2	法兰螺母螺栓	标准型 ● 球面型 ● 全滚针

圆柱型D公差：

D	公差
19~30	0 -0.009
32	0 -0.011

球面型D公差:	0 -0.05

选型参数

选型表

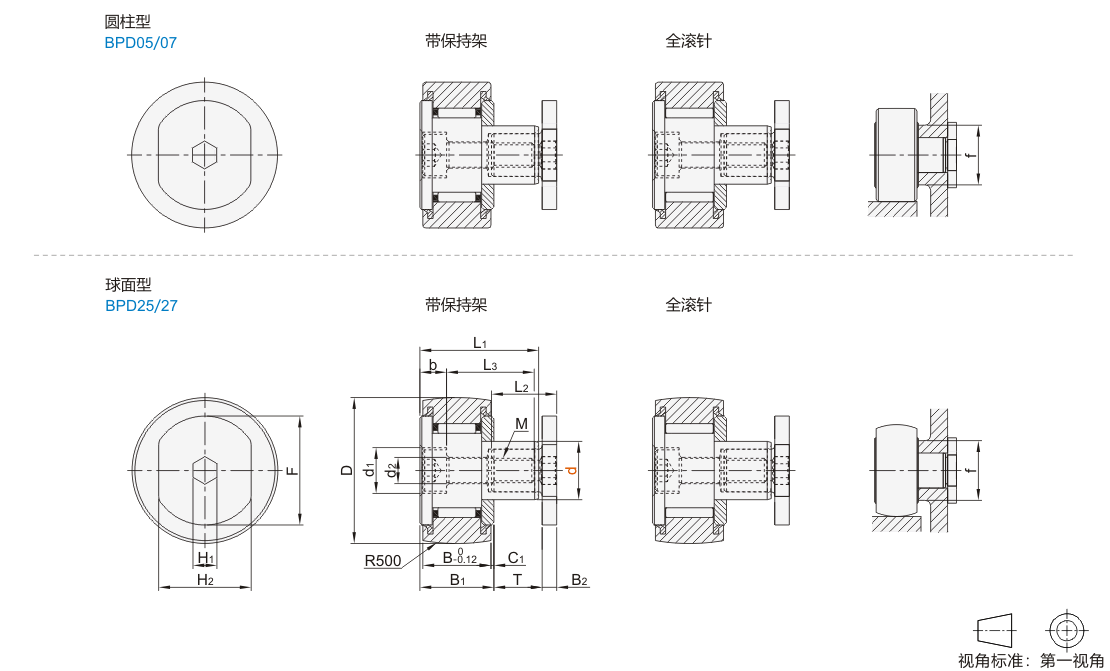

型号			密封圈	D	B	B1(max)	L1	C1	T	B2(max)	M	b	d1	d2	H1	H2	F	f(min)	L2(max)	L3
代码	d		密封圈	D	B	B1(max)	L1	C1	T	B2(max)	M	b	d1	d2	H1	H2	F	f(min)	L2(max)	L3
圆柱型 JT-XFNSO JT-XFNSL 球面型 JT-XFNUO JT-XFNUL	8	0 -0.015	PP (带密封圈)	19	11	12.2	18.3	0.6	7~11	2.2	M3	3.3	6.4	3.3	3	12	13.9	13	9.2	16
	8			19	11	12.2	18.3		7~11	2.2	M3	3.3	6.4	3.3	3	12	13.9	13	9.2	16	10	22	12	13.2	21.3	9~14	2.7	M4	4.4	7.9	4.4	4	14	17.1	16	12	18
	10A			26																			12	13.2	21.3	9~14	2.7	M4	4.4	7.9	4.4	4	14	17.1	16	12	18
	12			0 -0.018	30	14	15.2		24.3	10~15	3.2	M5	5.4	9.4	5.4	5	19	22.4	21	13.6	20
	12A	32		0 -0.018		14	15.2		24.3	10~15	3.2	M5	5.4	9.4	5.4	5	19	22.4	21	13.6	20

T值为附带螺栓安装的范围，其他安装的范围请另备内六角螺栓。
该轴承已经无法再次注油。

型号			最大拧紧扭矩(N.m)	基本额定负荷(N)				最大静态容许负载(N)		极限转速(mim⁻¹)		重量(g)
代码	d			带保持架		全滚针		最大静态容许负载(N)		极限转速(mim⁻¹)		重量(g)
代码	d			Cr(动)	Cor(静)	Cr(动)	Cor(静)	带保持架	全滚针	带保持架	全滚针	带保持架	全滚针
圆柱型JT-XFNSO JT-XFNSL 球面型JT-XFNUO JT-XFNUL	8	0 -0.015	1.7	4250	4740	8170	11200	3860	3860	10500	5250	27	28
	10		4	5430	6890	9570	14500	6890	7060	8400	4200	42	43
	10A		4	5430	6890	9570	14500	6890	7060	8400	4200	56	57
	12	0 -0.018	7.9	7910	9790	13500	19700	9790	11300	7000	3500	88	90
	12A	0 -0.018	7.9	7910	9790	13500	19700	9790	11300	7000	3500	99	100

暂未上传文档资料
