梅花式联轴器双侧免键型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 间隔环	表面处理 / 主体	附件	类型
JT-NMLFD	S45C	聚氨酯	磷化发黑	内六角圆柱头螺钉	精密型 ● 免键型

特点
高扭矩的传动性能优越，最适用于机床的主轴；
优异的弹性效果，可吸收振动、偏心及偏角；
具有电绝缘性；
简易装拆型可顺利地组装、拆分轴套与弹性间隔体；
可减少装置的组装、维护时间；
初始动平衡等级为G6.3（动平衡等级表，见下页）；
可定制动平衡等级，具体事项请与我司联系确认。

拆卸螺纹M1位于胀紧螺栓中间。

选型参数

选型表

型号		间隔环硬度	d-e
代码	D	间隔环硬度	d-e
JT-NMLFD	40	RD (98Sh-A) WH (64Sh-D) G (72Sh-D)	d	8	9	10	11	12	12.7	13	14	15	16	17	18	19	20
	40		e	8 9 10 11 12 12.7 13 14 15 16 17 18 19 20	9 10 11 12 12.7 13 14 15 16 17 18 19 20	10 11 12 12.7 13 14 15 16 17 18 19 20	11 12 12.7 13 14 15 16 17 18 19 20	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	55		d	12	12.7	13	14	15	16	17	18	19	20	22	24	25	28
	55		e	12 12.7 13 14 15 16 17 18 19 20 22 24 25 28	12.7 13 14 15 16 17 18 19 20 22 24 25 28	13 14 15 16 17 18 19 20 22 24 25 28	14 15 16 17 18 19 20 22 24 25 28	15 16 17 18 19 20 22 24 25 28	16 17 18 19 20 22 24 25 28	17 18 19 20 22 24 25 28	18 19 20 22 24 25 28	19 20 22 24 25 28	20 22 24 25 28	22 24 25 28	24 25 28	25 28	28
	65		d	14	15	16	17	18	19	20	22	24	25	28	30	32	35	36	38
	65		e	14 15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	15 16 17 18 19 20 22 24 25 28 30 32 35 36 38	16 17 18 19 20 22 24 25 28 30 32 35 36 38	17 18 19 20 22 24 25 28 30 32 35 36 38	18 19 20 22 24 25 28 30 32 35 36 38	19 20 22 24 25 28 30 32 35 36 38	20 22 24 25 28 30 32 35 36 38	22 24 25 28 30 32 35 36 38	24 25 28 30 32 35 36 38	25 28 30 32 35 36 38	28 30 32 35 36 38	30 32 35 36 38	32 35 36 38	35 36 38	36 38	38
	80		d	19	20	22	24	25	28	30	32	35	36	38	40	42	45	48
	80		e	19 20 22 24 25 28 30 32 35 36 38 40 42 45 48	20 22 24 25 28 30 32 35 36 38 40 42 45 48	22 24 25 28 30 32 35 36 38 40 42 45 48	24 25 28 30 32 35 36 38 40 42 45 48	25 28 30 32 35 36 38 40 42 45 48	28 30 32 35 36 38 40 42 45 48	30 32 35 36 38 40 42 45 48	32 35 36 38 40 42 45 48	35 36 38 40 42 45 48	36 38 40 42 45 48	38 40 42 45 48	40 42 45 48	42 45 48	45 48	48
	95		d	28	30	32	35	36	38	40	42	45	48	50
	95		e	28 30 32 35 36 38 40 42 45 48 50	30 32 35 36 38 40 42 45 48 50	32 35 36 38 40 42 45 48 50	35 36 38 40 42 45 48 50	36 38 40 42 45 48 50	38 40 42 45 48 50	40 42 45 48 50	42 45 48 50	45 48 50	48 50	50
	105		d	30	32	35	36	38	40	42	45	48	50	52	55
	105		e	30 32 35 36 38 40 42 45 48 50 52 55	32 35 36 38 40 42 45 48 50 52 55	35 36 38 40 42 45 48 50 52 55	36 38 40 42 45 48 50 52 55	38 40 42 45 48 50 52 55	40 42 45 48 50 52 55	42 45 48 50 52 55	45 48 50 52 55	48 50 52 55	50 52 55	52 55	55
	120		d	32	35	36	38	40	42	45	48	50	52	55	60	62	65	70
	120		e	32 35 36 38 40 42 45 48 50 52 55 60 62 65 70	35 36 38 40 42 45 48 50 52 55 60 62 65 70	36 38 40 42 45 48 50 52 55 60 62 65 70	38 40 42 45 48 50 52 55 60 62 65 70	40 42 45 48 50 52 55 60 62 65 70	42 45 48 50 52 55 60 62 65 70	45 48 50 52 55 60 62 65 70	48 50 52 55 60 62 65 70	50 52 55 60 62 65 70	52 55 60 62 65 70	55 60 62 65 70	60 62 65 70	62 65 70	65 70	70
	135		d	35	36	38	40	42	45	48	50	52	55	60	62	65	70
	135		e	35 36 38 40 42 45 48 50 52 55 60 62 65 70	36 38 40 42 45 48 50 52 55 60 62 65 70	38 40 42 45 48 50 52 55 60 62 65 70	40 42 45 48 50 52 55 60 62 65 70	42 45 48 50 52 55 60 62 65 70	45 48 50 52 55 60 62 65 70	48 50 52 55 60 62 65 70	50 52 55 60 62 65 70	52 55 60 62 65 70	55 60 62 65 70	60 62 65 70	62 65 70	65 70	70
	160		d	35	36	38	40	42	45	48	50	52	55	60	62	65	70	75	80
	160		e	35 36 38 40 42 45 48 50 52 55 60 62 65 70 75 80	36 38 40 42 45 48 50 52 55 60 62 65 70 75 80	38 40 42 45 48 50 52 55 60 62 65 70 75 80	40 42 45 48 50 52 55 60 62 65 70 75 80	42 45 48 50 52 55 60 62 65 70 75 80	45 48 50 52 55 60 62 65 70 75 80	48 50 52 55 60 62 65 70 75 80	50 52 55 60 62 65 70 75 80	52 55 60 62 65 70 75 80	55 60 62 65 70 75 80	60 62 65 70 75 80	62 65 70 75 80	65 70 75 80	70 75 80	75 80	80
	200		d	40	42	45	48	50	52	55	60	62	65	70	75	80	85	90	95	100
	200		e	40 42 45 48 50 52 55 60 62 65 70 75 80 85 90 95 100	42 45 48 50 52 55 60 62 65 70 75 80 85 90 95 100	45 48 50 52 55 60 62 65 70 75 80 85 90 95 100	48 50 52 55 60 62 65 70 75 80 85 90 95 100	50 52 55 60 62 65 70 75 80 85 90 95 100	52 55 60 62 65 70 75 80 85 90 95 100	55 60 62 65 70 75 80 85 90 95 100	60 62 65 70 75 80 85 90 95 100	62 65 70 75 80 85 90 95 100	65 70 75 80 85 90 95 100	70 75 80 85 90 95 100	75 80 85 90 95 100	80 85 90 95 100	85 90 95 100	90 95 100	95 100	100

间隔环硬度G(72Sh-D)不适用D40/160/200。

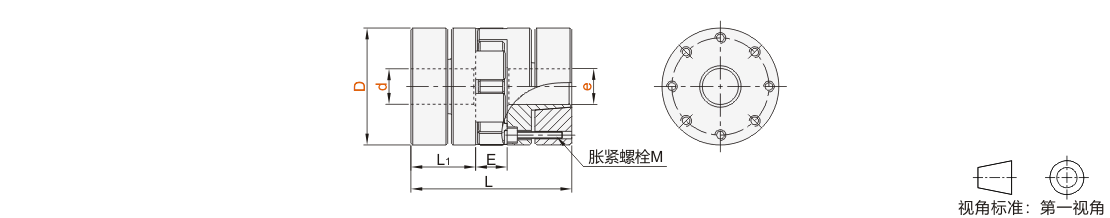

选型表

型号		L	L1	E	胀紧螺栓(12.9级)				额定扭矩(N·m)			惯性力矩 (kg·m)	容许安装偏差									最高转速 (r/min)
代码	D				M	数量	锁紧扭矩 (N·m)	M1	98Sh-A	64Sh-D	72Sh-D		径向			角向			轴向
代码	D				M	数量	锁紧扭矩 (N·m)	M1	98Sh-A	64Sh-D	72Sh-D		98Sh-A	64Sh-D	72Sh-D	98Sh-A	64Sh-D	72Sh-D	98Sh-A	64Sh-D	72Sh-D
JT-NMLFD	40	66	25	16	M4	6	4.1	M4	21	26	一	4.4×10⁻⁵	0.06	0.04	一	0.9	0.8	一	-0.5~1.2		一	24000
	55	78	30	18	M5	4	8.5	M5	60	75	97	1.91×10⁻⁴	0.1	0.JT-VMPSLCSFZMPNZFZ	0.04			0.7	-0.5~1.4			17000
	65	90	35	20	M5	8	8.5	M5	160	200	260	4.18×10⁻⁴	0.11	0.08	0.05				-0.7~1.5			15000
	80	114	45	24	M6	8	14	M6	325	405	525	1.29×10⁻³	0.12	0.09	0.06				-0.7~1.8			12000
	95	126	50	26	M8	4	35	M8	450	560	728	3.17×10⁻³	0.14	0.1	0.JT-VMPSLCSFZMPNZFZ				-1.0~2.0			10000
	105	140	56	28	M10		69	M10	525	655	852	5.2×10⁻³	0.16	0.11	0.08				-1.0~2.1			9100
	120	160	65	30	M10		69	M10	685	825	1072	1.03×10⁻²	0.17	0.12	0.09				-1.0~2.2			6350
	135	185	75	35	M12		120	M12	940	1175	1527	1.91×10⁻²	0.18	0.13	0.1				-1.0~2.6			5650
	160	210	85	40	M12	5	120	M12	1920	2400	一	3.97×10⁻²	0.21	0.15	一			一	-1.5~3.0		一	4750
	200	245	100	45	M16	5	295	M16	3600	4500	一	1.14×10⁻¹	0.23	0.17	一			一	-1.5~3.4		一	3800

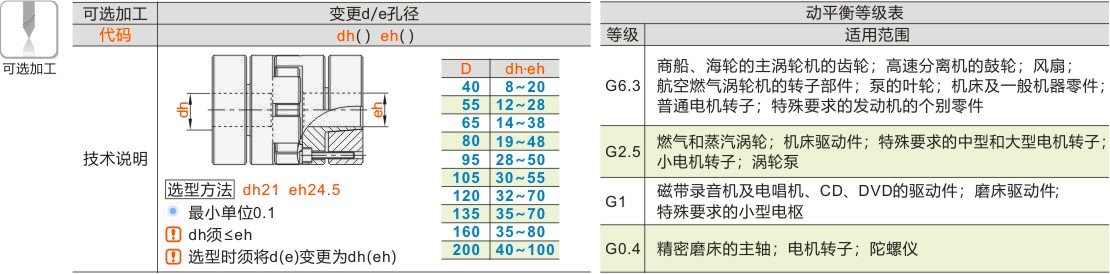

可选加工参数

暂未上传文档资料
