同步带 Y-EFA03 闭环型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色 / 主体	使用温度	类型	类型
Y-EFA03	5	聚氨酯	钢丝	灰色半透明	0~70°C	T5	精密型
Y-EFA03	10	聚氨酯	钢丝	灰色半透明	0~70°C	T10	精密型

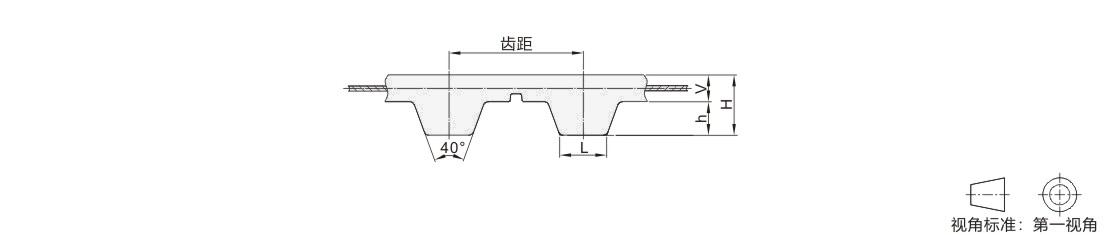

齿形	齿距	L	h	H	V
T5	5	1.8	1.2	2.2	1
T10	10	3.5	2.5	4.5	2

聚氨酯同步带随时间变化可能有颜色差异，对强度及使用性能无影响。

皮带宽度公差

皮带宽度(mm)	公差
3~30	±0.5
31~50	±0.8

选型参数

Y-EFA03

型号		皮带周长	齿数		型号		皮带周长	齿数
代码	皮带公称宽度	皮带周长	齿数		代码	皮带公称宽度	皮带周长	齿数
JT-RVABSQ-T5 (齿距：5)	100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	165	33		JT-RVABSQ-T10 (齿距：10)	150 (15mm) 200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 （50mm）	260	26
		185	37				370	37
		200	40				400	40
		215	43				410	41
		220	44				440	44
		225	45				450	45
		245	49				500	50
		250	50				530	53
		255	51				550	55
		260	52				560	56
		270	54				600	60
		275	55				610	61
		280	56				630	63
		295	59				650	65
		300	60				660	66
		305	61				690	69
		325	65				700	70
		330	66				720	72
		340	68				750	75
		350	70				780	78
		355	71				800	80
		360	72				810	81
		365	73				840	84
		375	75				850	85
		390	78				880	88
		400	80				890	89
		410	82				900	90
		420	84				910	91
		425	85				920	92
		440	88				940	94
		445	89				950	95
		450	90				960	96
		455	91				970	97
		460	92				980	98
		475	95				1000	100
		480	96				1010	101
		500	100				1050	105
		510	102				1080	108
		525	105				1100	110
		545	109				1110	111
		550	110				1140	114
		560	112				1150	115
		575	115				1200	120
		590	118				1210	121
		600	120				1240	124
		610	122				1250	125
		620	124				1300	130
		625	125				1320	132
		630	126				1350	135
		650	130				1380	138
		660	132				1390	139
		675	135				1400	140
		690	138				1420	142
		700	140				1440	144
		720	144				1450	145
		725	145				1460	146
		750	150				1500	150
		780	156				1560	156
		800	160				1600	160
		815	163				1610	161
		840	168				1700	170
		850	170				1750	175
		860	172	1780			178
		900	180	1800			180
940	188	1880	188
975	195	1960	196
990	198	2160	216
1000	200	2200	220
1075	215	2210	221
1090	218	2250	225
1100	220	/
1115	223
1140	228
1215	243
1350	270
1380	276
1440	288
