法兰型带座轴承（单轴承）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-XALSD	类型 / 圆法兰	钢	S45C	弹簧钢	发黑
JT-XALDD	类型 / 方法兰	钢	S45C	弹簧钢	发黑
JT-XALUD	类型 / 对边法兰	钢	S45C	弹簧钢	发黑
JT-XALSU	类型 / 圆法兰	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XALDU	类型 / 方法兰	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XALUU	类型 / 对边法兰	钢	S45C	SUS304	喷细砂无电解镀镍
JT-XALSQ	类型 / 圆法兰	钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XALDQ	类型 / 方法兰	钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XALUQ	类型 / 对边法兰	钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XALSF	类型 / 圆法兰	不锈钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XALDF	类型 / 方法兰	不锈钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XALUF	类型 / 对边法兰	不锈钢	A2017	SUS304	喷细砂本色阳极氧化
JT-XALSX	类型 / 圆法兰	不锈钢	SUS304	SUS304	—
JT-XALDX	类型 / 方法兰	不锈钢	SUS304	SUS304	—
JT-XALUX	类型 / 对边法兰	不锈钢	SUS304	SUS304	—

轴承精度：GB/T 307.1 0 级
相当于： JIS B 1514 0 级

选型参数

选型表

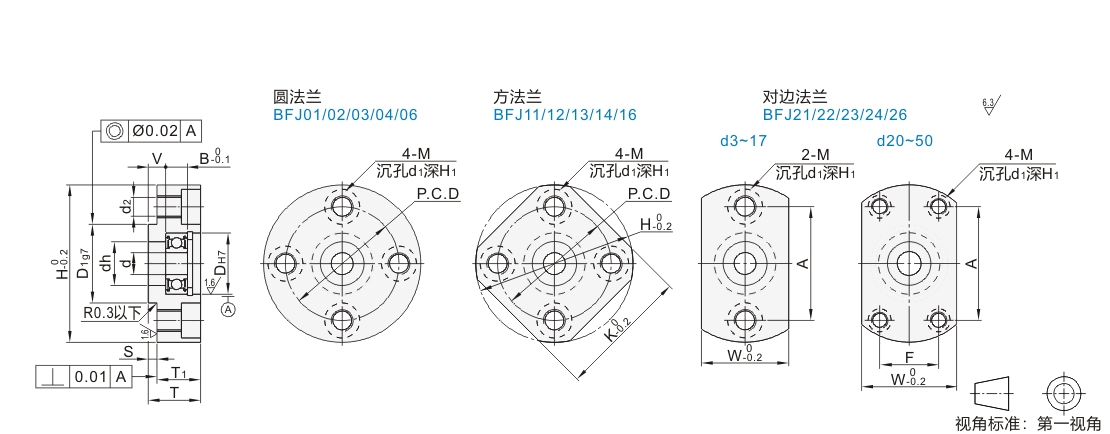

型号			d	DH7		B	H	W	T	T1	S	V	dh	D1g7		P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
代码	轴承型号	密封圈	d	DH7		B	H	W	T	T1	S	V	dh	D1g7		P.C.D	K	A	F	M(粗牙螺纹) (d2)	d1	H1
圆法兰 JT-XALSD JT-XALSU JT-XALSQ JT-XALSF JT-XALSX 方法兰 JT-XALDD JT-XALDU JT-XALDQ JT-XALDF JT-XALDX 对边法兰 JT-XALUD JT-XALUU JT-XALUQ JT-XALUF JT-XALUX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	3	10	+0.015 0	4	33	16	9	7	2	2	7	14	-0.006 -0.024	24	27	24	__	M4 (3.3)	6.5	3.6
	624		4	13	+0.018 0	5	35	18	10	8			9	17		26	28	26		M4 (3.3)	6.5	3.6
	605		5	14			36	20					10	18		26	30	26		M5 (4.3)	8	4.6
	625		5	16			38	22					12	20	-0.007 -0.028	28	31	28
	606		6	17		6	39	23	11	9			13	21		29	32	29
	626		6	19	+0.021 0		41	25					15	24		31	34	31
	698		8	19			41	25					15	24		31	34	31
	608			22		7	45	29	12	10			18	27		35	36	35
	628			24		8	47	32	13	11			20	30		37	37	37
	6800		10	19		5	41	25	10	8			15	24		31	34	31
	6900			22		6	45	29	11	9			19	27		35	36	35
	6000			26		8	50	34	13	11			22	32	-0.009	40	39	40
	6200			30		9	54	38	14	12			24	36	-0.034	44	42	44
	6801		12	21		5	44	29	10	8			17	26	-0.007 -0.028	34	35	34
	6901			24		6	48	31	11	9			21	30	-0.007 -0.028	38	38	38
	6001			28		8	52	36	13	11			24	34	-0.009 -0.034	42	40	42
	6201			32	+0.025 0	10	56	40	15	13			26	38	-0.009 -0.034	46	43	46
	6802		15	24	+0.021 0	5	47	32	10	8			20	30	-0.007 -0.028	37	37	37
	6902			28	+0.021 0	7	57	37	12	10			25	35	-0.009 -0.034	45	45	45		M6 (5.2)	9.5	5.6
	6002			32	+0.025 0	9	60	40	14	12			28	38		48	46	48
	6202			35	+0.025 0	11	64	44	17	15			29	42		52	49	52
	6903		17	30	+0.021 0	7	60	38	12	10			27	36		48	46	48
	6003			35	+0.025 0	10	66	44	16	14			31	42		54	50	54
	6203			40		12	72	50	18	16			34	48		60	54	60
	6804		20	32		7	60	40	12	10			28	38		48	46	38	29
	6904			37		9	69	47	15	13			34	45		56	54	51	24	M8 (6.8)	11	6.7
	6004			42		12	77	54	18	16			36	50		64	59	56	32
	6204			47		14	81	58	20	18			40	54	-0.010 -0.040	68	62	59	34
	6805		25	37		7	69	47	13	11			34	45	-0.009 -0.034	56	54	51	24
	6905			42		9	77	54	15	13			36	50	-0.009 -0.034	64	59	56	32
	6005			47		12	88	58	18	16			41	54	-0.010 -0.040	72	67	63	36	M10 (8.5)	14	8.8
	6205			52	+0.030 0	15	94	64	22	20			45	60	-0.010 -0.040	78	72	68	39	M10 (8.5)	14	8.8
	6806		30	42	+0.025 0	7	77	54	13	11			36	50	-0.009 -0.034	64	59	56	32	M8(6.8)	11	6.7
	6906			47	+0.025 0	9	88	58	15	13			41	54	-0.010 -0.040	72	67	63	36	M10 (8.5)	14	8.8
	6006			55	+0.030 0	13	96	66	20	18			48	62		80	73	70	40
	6206			62		16	104	74	23	21			55	70		88	79	77	44
	6007		35	62		14	104	74	21	19			55	70		88	79	75	44
	6207		35	72		17	126	88	26	23	3	3	64	84	-0.012 -0.047	105	95	92	51	M12(10.5)	17.5	11.2
	6008		40	68		15	114	82	23	21	2		60	78	-0.010 -0.040	96	86	80	54	M10(8.5)	14	8.8
	6208		40	80		18	134	96	27	24	3		74	92	-0.012 -0.047	113	102	98	56	M12 (10.5)	17.5	11.2
	6010	ZZ (双盖式)	50	80		16	134	96	25	22			74	92		113	__	98	56
	6210	ZZ (双盖式)	50	90	+0.035 0	20	147	110	31	28		4	83	106		126	__	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。
型号6800/6801/6802/6804/6805/6806的轴承为薄壁轴承，适配挡圈为钢材质反向挡圈，挡圈(TBP16)尺寸详见怡合达电商平台。
