还有0项未选择重置

选择代码

选型参数

皮带配合处直径D(mm) *

圆孔孔径P(mm) *

键槽孔孔径N(mm) *

键槽孔孔径NK(mm) *

皮带配合处宽度T(mm) *

图片仅供参考

聚氨酯平皮带滑轮法兰型圆孔/键槽孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

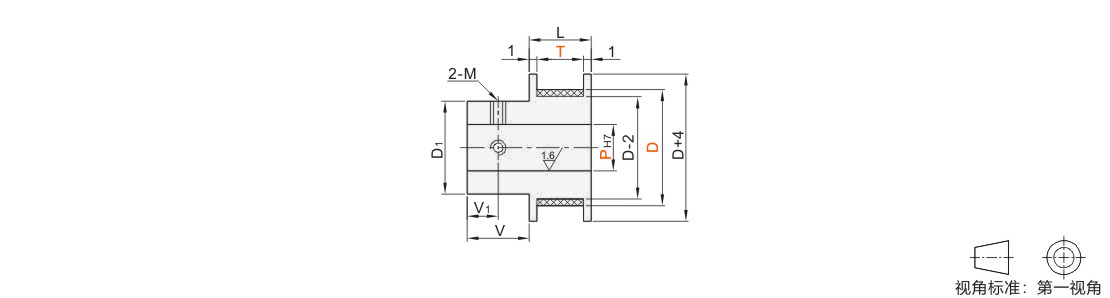

圆孔+螺孔型

代码	材质 / 本体	材质 / 衬层	硬度 / 衬层	类型
JT-VZOSD	SUS304	聚氨酯（蓝色）	邵氏A70	法兰型

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
"可选加工"见滑轮、惰轮产品简介(适用BC/FC/TC可选加工)。

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

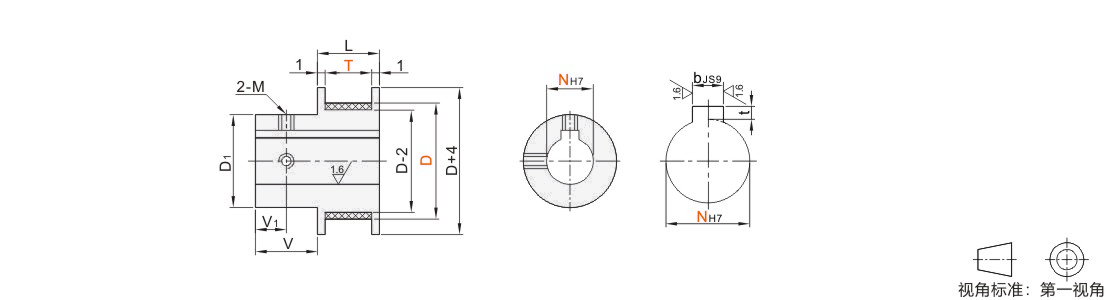

键槽孔+螺孔型

代码	类型	材质		硬度
代码	类型	本体	衬层	衬层
JT-VZOSD	法兰型	SUS304	聚氨酯（蓝色）	邵氏A70

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
"可选加工"见滑轮、惰轮产品简介(适用BC/FC/TC可选加工)。

选型参数

圆孔+螺孔型

型号		PH7	T	D1	V	V1	M	L
代码	D	PH7	T	D1	V	V1	M	L
JT-VZOSD	15	5 6	6 11 16 21 27 32	12	8	4	3	T+2
	18	5 6 8		16
	20	5 6 8
	28	6 8 10
	30	6 8 10 12		20
	35	8 10 12
	40	8 10 12
	45	10 12		30	12	6	5
	50	10 12
	60	10 12 15
	80	15 20 30		50	16	8	8
	100	20 30 40		60	16	8	8

键槽孔+螺孔型

型号		NH7	T	D1	V	V1	M	L
代码	D	NH7	T	D1	V	V1	M	L
JT-VZOSD	20	8	6 11 16 21 27 32	16	8	4	3	T+2
	28	8		16
	30	8 10 K10 12		20
	35	10 K10 12
	40
	45			30	12	6	5
	50
	60	10 K10 12 15
	80	15 20 30		50	16	8	8
	100	20 30 40		60	16	8	8

当选键槽孔+螺孔的轴孔直径10、键槽宽4.0mm（高1.8mm）的规格时，请指定K10。

键槽尺寸N:新JIS(B1301)键槽尺寸表

NH7		bJS9		t
8	+0.015 0	3	±0.0125	1.4	+0.1 0
10		3	±0.0125	1.4
K10		4	±0.0150	1.8
12	+0.018 0
12						15	5	2.3
20		+0.021 0		6		2.8
30	8	+0.021 0		±0.0180		3.3	+0.2 0
40	+0.025 0	12	±0.0215			3.3	+0.2 0
