冲压外圈单向滚针离合器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	后置代码	材质	使用温度范围	类型
BAZ	无标记(钢制簧片) R(带滚花) 无标记(不带滚花)	SUJ2	-10℃~70℃	标准型 ● 带轴承型

外表面带滚花的冲压外圈滚针离合器有后置代码R，同时也适用于塑料轴承座。
带轴承成型的滚针离合器能承受力矩以及径向力。

不承诺品牌。

选型参数

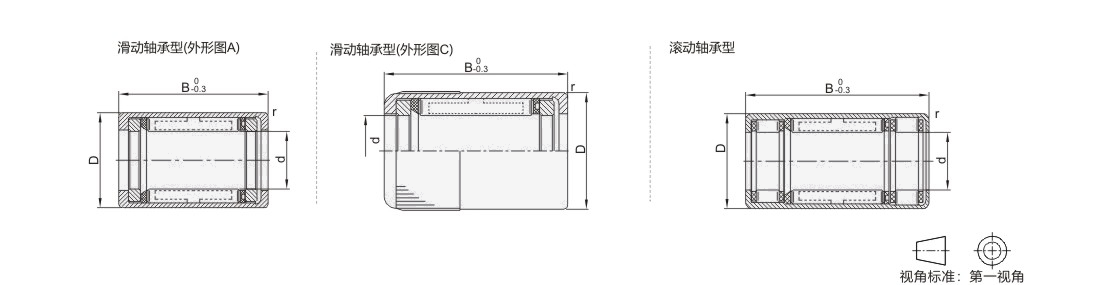

滑动轴承型(外形图A)

型号		d	D	B	r min	容许力矩 (N·m)	容许径向载荷 (N)	极限转速(rpm)		重量 (g)
代码	轴承型号	d	D	B	r min	容许力矩 (N·m)	容许径向载荷 (N)	轴旋转	外圈旋转	重量 (g)
BAZ	HFL0615	6	10	15	0.3	1.23	77	16100	9100	4

滑动轴承型(外形图C)

型号								d	D	B	r min	容许力矩 (N·m)	容许径向载荷 (N)	极限转速(rpm)		重量 (g)
代码							轴承型号	d	D	B	r min	容许力矩 (N·m)	容许径向载荷 (N)	轴旋转	外圈旋转	重量 (g)
BAZ							HFL0615-R	6	10	15	0.3	1.23	77	16100	9100	4

滚动轴承型

型号		d	D	B	r min	容许力矩 (N·m)	基本额定负载(KN)		极限转速(rpm)		重量 (g)
代码	轴承型号	d	D	B	r min	容许力矩 (N·m)	Cr(动)	Cor(静)	轴旋转	外圈旋转	重量 (g)
BAZ	HFL0822	8	12	22	0.3	2.21	2.56	2.77	11900	8400	7
	HFL0822-R	8	12			0.7	2.56	2.77	11900	8400	7
	HFL1022	10	14			3.71	2.77	3.15	9800	7700	8
	HFL1226	12	18	26		8.54	4.41	4.69	7700	5600	18
	HFL1426	14	20			12.11	4.76	5.46	6650	5600	20
	HFL1626	16	22			14.35	5.18	6.3	5950	5250	22
	HFL1826	18	24			16.87	5.6	7.14	5250	5250	25
	HFL2026	20	26			19.95	5.95	7.98	4900	4550	27
	HFL2530	25	32	30		46.2	7.42	9.8	3850	3850	44
	HFL3030	30	37			63	8.12	11.83	3150	3150	51
	HFL3530	35	42			84.7	8.54	13.16	2730	2730	58

以上表中极限转速数值适用于润滑脂润滑的型号。
冲压外圈滚针离合器和滑动轴承组件工作时，实际速度和径向载荷的乘积不能超过表中的极限载荷。工作极限由表中的极限转速和容许径向载荷决定。
