带座轴承 L型机加组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-VXSASD	钢	S45C	弹簧钢	发黑	高度h选择型
JT-VXSASU	钢	S45C	SUS304	无电解镀镍	高度h选择型
JT-VXSASQ	钢	A6061	SUS304	本色阳极氧化(哑光)	高度h选择型
JT-VXSASF	不锈钢	A6061	SUS304	本色阳极氧化(哑光)	高度h选择型
JT-VXSASX	不锈钢	SUS304	SUS304	—	高度h选择型
JT-VXSADD	钢	S45C	弹簧钢	发黑	高度h指定型
JT-VXSADU	钢	S45C	SUS304	无电解镀镍	高度h指定型
JT-VXSADQ	钢	A6061	SUS304	本色阳极氧化(哑光)	高度h指定型
JT-VXSADX	不锈钢	SUS304	SUS304	—	高度h指定型

由于产品批次不同，发货镀镍产品可能存在喷细砂，不影响尺寸及功能。

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

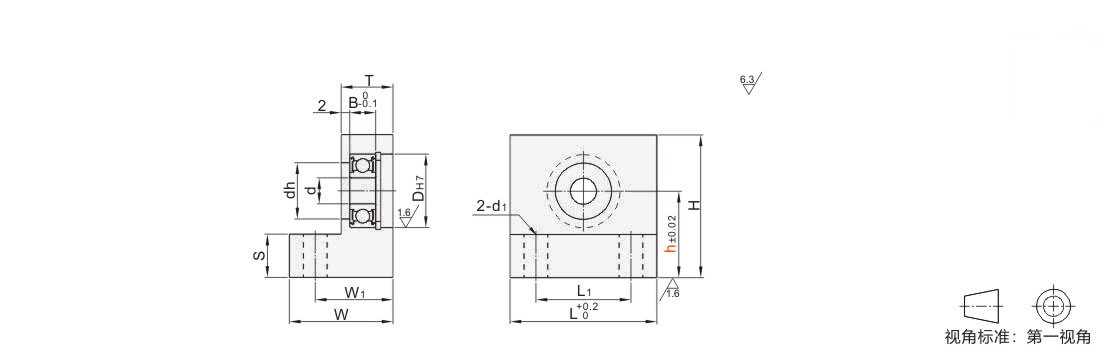

型号			h		d	DH7		dh	B	H	L	L1	W	W1	T	S	d1
代码	轴承型号	密封圈	高度选择型	高度指定型最小单位0.5	d	DH7		dh	B	H	L	L1	W	W1	T	S	d1
高度h选择型 JT-VXSASD JT-VXSASU JT-VXSASQ JT-VXSASF 高度h指定型 JT-VXSADD JT-VXSADQ JT-VXSADX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	10 15 20 25	10~30	3	10	+0.015 0	7	4	h+8.8	20	10	20	15	10	4.8	4.5
	624				4	13	+0.018 0	9	5	h+10.8	22	12
	605				5	14		10		h+10.8	24	14
	625		20 25 30	20~30	5	16		12		h+11.8	28	16	22	16		9.8
	606				6	17		13	6	h+12.8	34	22	24	18	12		5.5
	626				6	19	+0.021 0	15	6	h+13.8	36	24
	608				8	22		18	7	h+14.8	38	26
	628		20 25 30 40	20~30	8	24		20	8	h+15.8	34	22	27	21	15
	6900		25 30 40	25~40	10	22		19	6	h+14.8	32	20	24	18	12
	6000					26		22	8	h+17.8	38	26	27	21	15
	6200					30		24	9	h+18.9	40	28	27	21	15
	6901				12	24		21	6	h+15.8	36	24	24	18	12
	6001					28		24	8	h+17.8	40	28	27	21	15
	6201					32	+0.025 0	26	10	h+19.8	42	30	28	22	16
	6902		30 40 50	30~50	15	28	+0.021 0	25	7	h+17.8	42	30	24	18	12	14.8
	6002		30 40 50	30~50		32	+0.025 0	28	9	h+19.8	50	36	29	22	15		6.5
	6202		40 50	40~50		35	+0.025 0	29	11	h+21.8	44	30	31	24	17
	6903		30 40 50	30~50	17	30	+0.021 0	27	7	h+18.8	42	30	26	20	13	12.3
	6003					35	+0.025 0	31	10	h+21.8	50	36	31	24	16
	6203					40		34	12	h+23.8	48	36	33	26	20
	6904		35 40 50 60	35~60	20	37		34	9	h+22.8	45	31	29	22	15	14.8
	6004					42		36	12	h+24.8	54	38	35	27	19		9
	6204					47		40	14	h+27.8	60	44	36	28	20
	6005		40 50 60		25	47		41	12	h+27.8	62	46	35	27	19
	6205		50 60 80	50~80	25	52	+0.030 0	45	15	h+30.8	70	50	42	32	22	19.8	11
	6006				30	55		48	13	h+31.8	74	54	40	30	20
	6206				30	62		55	16	h+35.8	82	62	43	33	23

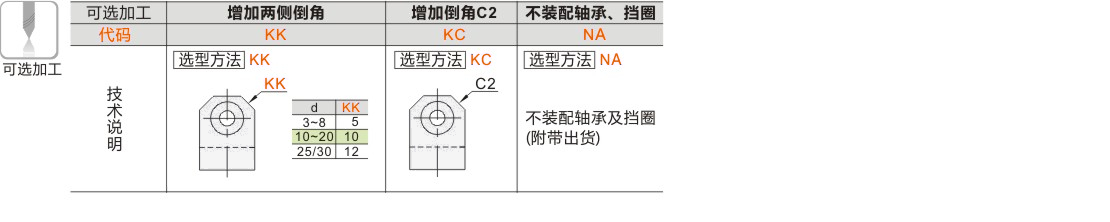

※ VV(非接触式橡胶密封圈)不适用于型号为623、624、605、606的轴承。

※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

请注意避让挡圈，挡圈尺寸请在怡合达网站搜索查看。
