选择代码

代码参数

支柱材质

支柱种类

支柱表面处理

轴端形状

选型参数

D *

长度L(mm) *

40~850/10

底座用顶板支柱（一端外螺纹型）

图片仅供参考

底座用顶板支柱（一端外螺纹型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	表面处理	附件	类型
JT-PMYSD	SS400	—	发黑	螺帽	顶板支柱
JT-PMYSU	SS400	—	无电解镀镍	螺帽	顶板支柱
JT-PMYQD	S45C	55HRC~	镀硬铬	—	底座用支柱
JT-PMYQX	SS400	—	无电解镀镍	—	底座用支柱
JT-PMYFD	SUS304	—	—	—	底座用支柱

选型参数

选型表

顶板支柱

型号			L 最小单位10	A	h	D1	F	B	P	M	适用的顶板厚度(t)
代码	Dg6		L 最小单位10	A	h	D1	F	B	P	M	适用的顶板厚度(t)
JT-PMYSD JT-PMYSU	30	-0.007 -0.020	300~720	30	12	27	35	25	16	M16	12~20
	35	-0.009 -0.025		40	14	32	35	25	16	M16	12~20
	40			40	14	37	50	38	20	M20	15~30
	50			50	17	46	55	42	24	M24	15~30

底座用支柱

型号		L 最小单位10	(D1)	A	h
代码	D	L 最小单位10	(D1)	A	h
JT-PMYQD JT-PMYQX JT-PMYFD	10	40~650	8.5	18	4
	12	40~850	10	18	4
	15	40~850	13	20	5
	20	50~850	17	25	5
	25	50~850	22	30	6
	30	60~850	27	30	6

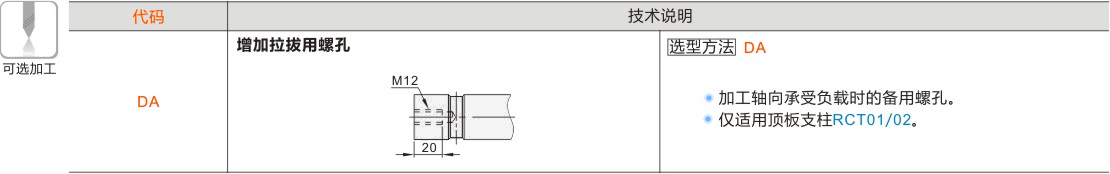

可选加工参数

产品名称
