3V直接配管型单体电磁阀
图片仅供参考
收藏 分享

3V直接配管型单体电磁阀

产品属性： 类型 先导式 材质 铝合金 适用系列 3V系列 种类 单体式 位置数 二位三通 配管形式 直接配管型 导线引出方式 L型出线式/DIN插座式 种类筛选 电磁阀
产品型号： 请点击左侧选项进行选型 重新选型
系列工作介质作动方式接管口径接管口径有效截面积
(mm²)		有效截面积
(mm²)		Cv值Cv值使用压力保证耐压力工作温度本体材质润滑(注1)
3V1□□压缩空气(经40μm以上滤网过滤)内部引导或外部引导式M5:进出气口M506:进出气口1/83V1103V1203V1103V1200.15~0.8MPa1.2MPa-20~70℃铝合金不需要
3V1□□压缩空气(经40μm以上滤网过滤)内部引导或外部引导式M5:进出气口M506:进出气口1/810.210.20.60.60.15~0.8MPa1.2MPa-20~70℃铝合金不需要
3V2□□压缩空气(经40μm以上滤网过滤)内部引导或外部引导式06:进出气口1/808:进出气口1/43V2103V2203V2103V2200.15~0.8MPa1.2MPa-20~70℃铝合金不需要
3V2□□压缩空气(经40μm以上滤网过滤)内部引导或外部引导式06:进出气口1/808:进出气口1/417171.01.00.15~0.8MPa1.2MPa-20~70℃铝合金不需要
3V3□□压缩空气(经40μm以上滤网过滤)内部引导或外部引导式08:进出气口1/410:进出气口3/83V3103V3203V3103V3200.15~0.8MPa1.2MPa-20~70℃铝合金不需要
3V3□□压缩空气(经40μm以上滤网过滤)内部引导或外部引导式08:进出气口1/410:进出气口3/828281.651.650.15~0.8MPa1.2MPa-20~70℃铝合金不需要


电性能参数

标准电压AC220VAC110VAC24VDC24VDC12V
使用电压范围AC:±15% ; DC:±10%
耗电量(注2)5.0VA(3.0VA)5.0VA(4.5VA)5.0VA(4.5VA)4.0W(3.0W)4.8W(3.0W)
防护等级IP65
耐热等级B级
接线方式DIN插座式、出线式
励磁时间0.05秒以下
最高作动频率5次/秒


注1: 如有加油润滑，中途不可停止，建议润滑油为ISO  VG32或同级用油。
注2: ()内数值为3V100 系列参数。

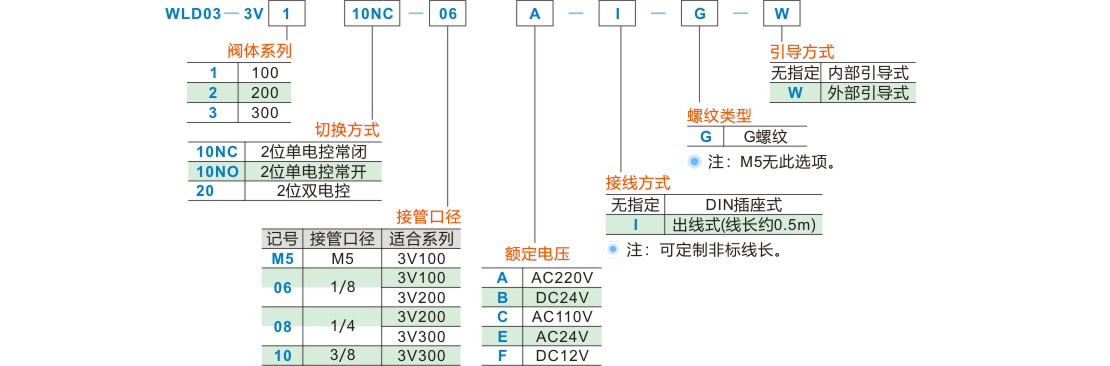

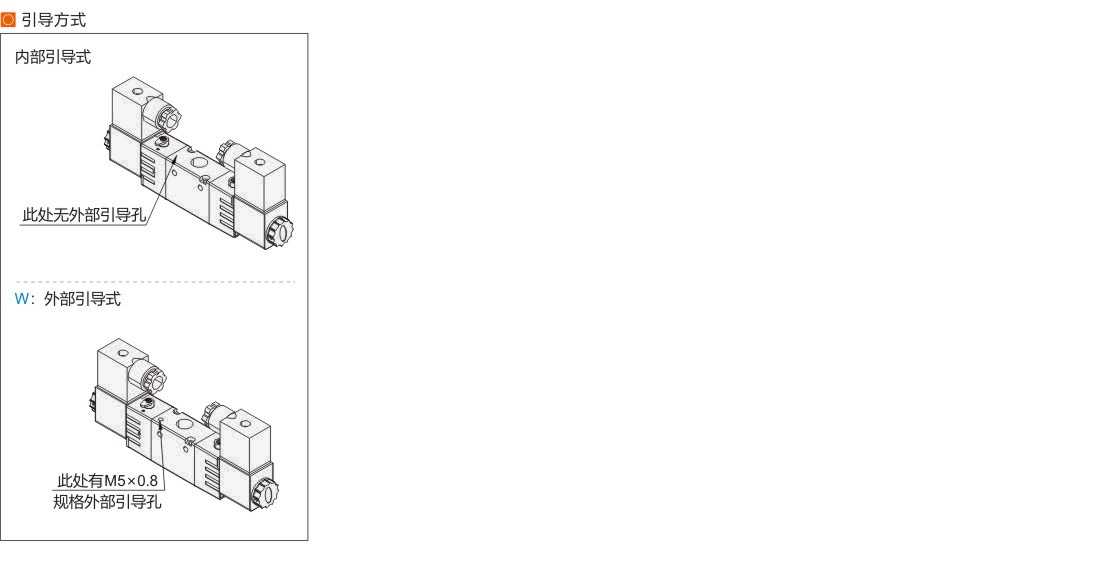

 选型表

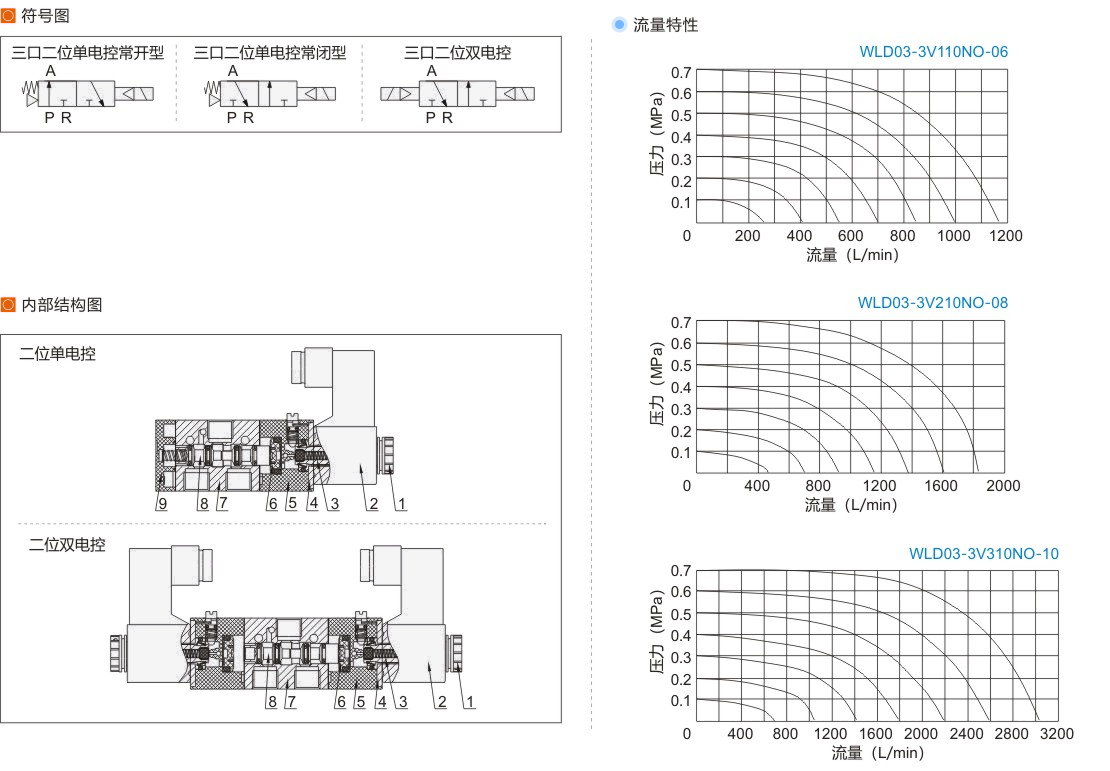

 主要零件及材质表

序号名称材质
1线圈螺母树脂
2线圈铜+尼龙
3导向管组件一
4盖板碳钢
5先导座塑料
6活塞树脂
7阀体铝
8阀芯组件铝+NBR
9后盖塑料





----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

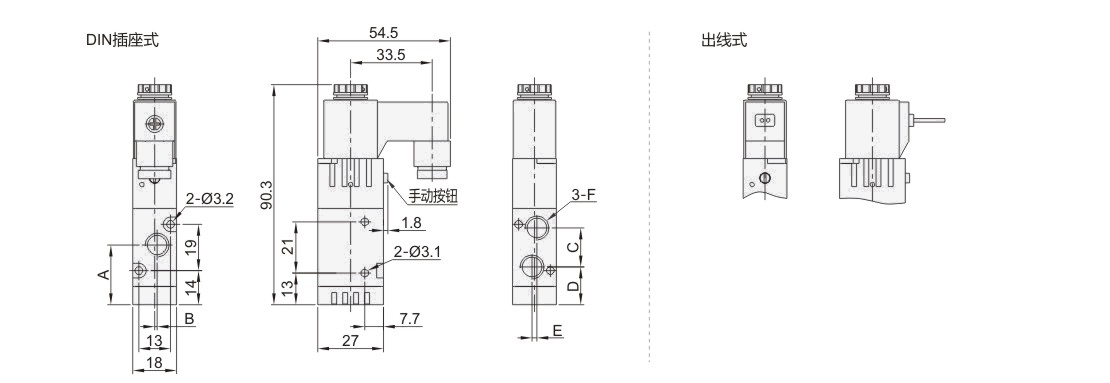

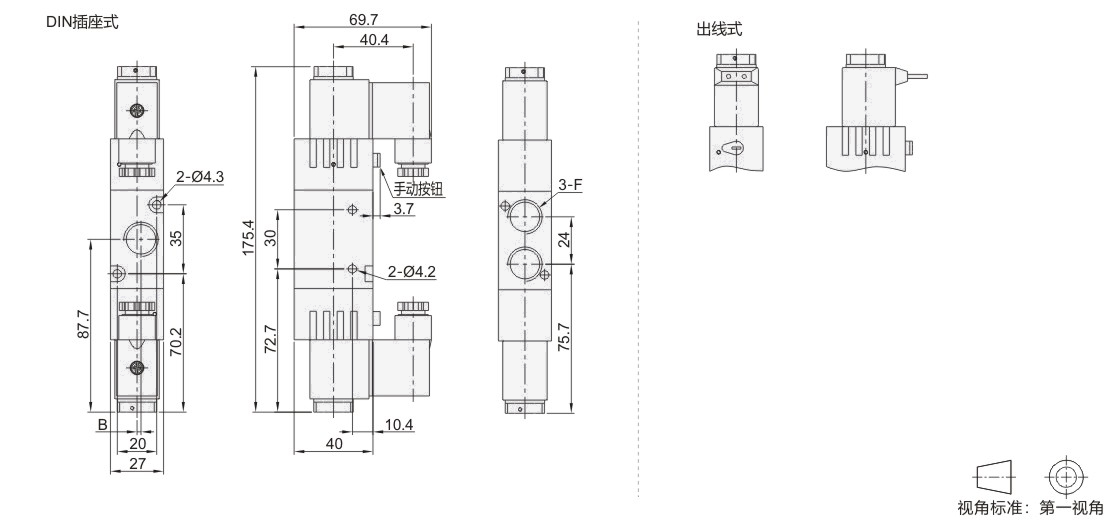

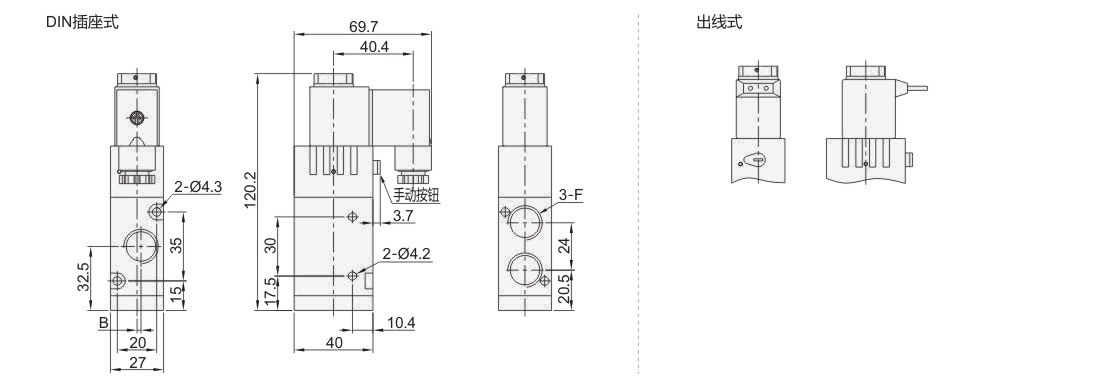

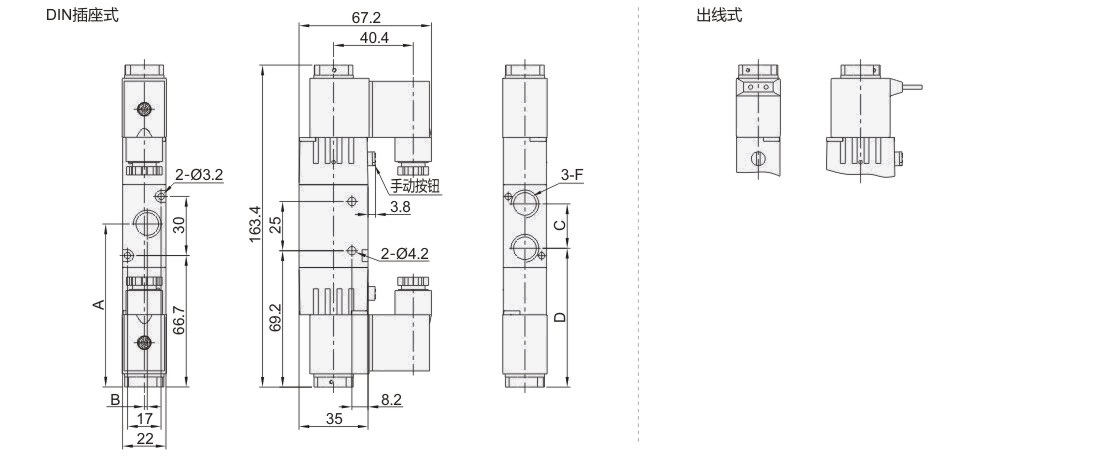

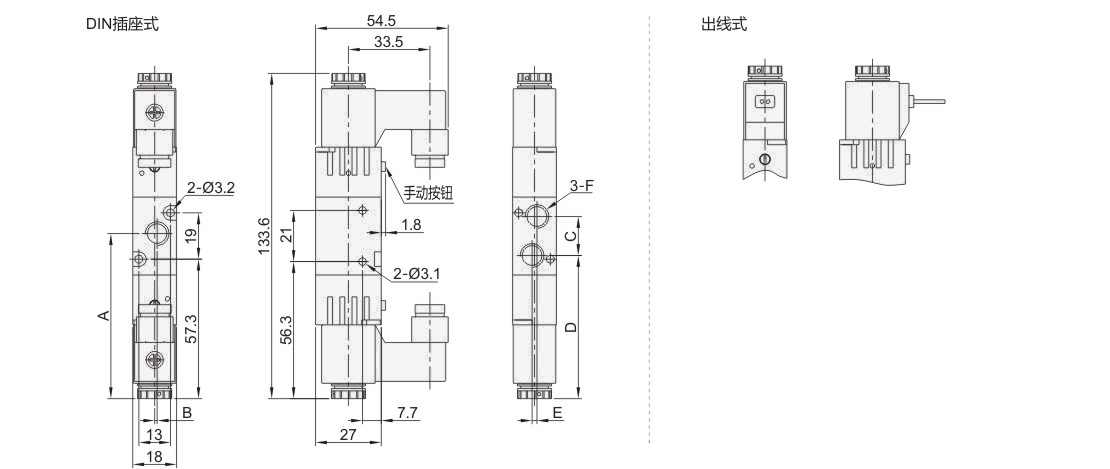

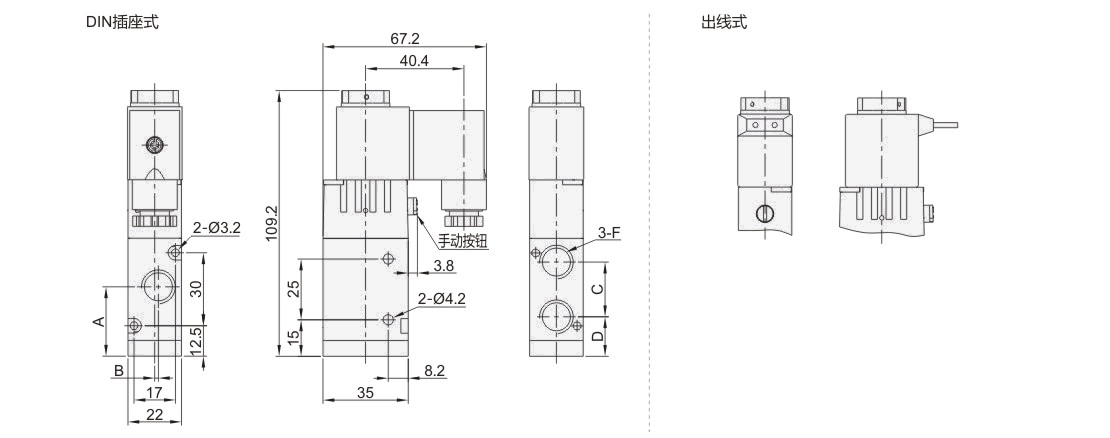

 安装尺寸

代码规格ABCDEF
JT-UINSQ3V110-M523.5014.216.40M5×0.8
3V110-0624.511615.521/8

代码规格ABCDEF
JT-UINSQ3V120-M566.8014.259.70M5×0.8
3V120-0667.811658.821/8




代码规格ABCDF
JT-UINSQ3V210-0627.502216.51/8
3V210-0828.51.522.516.31/4



代码规格ABCDF
JT-UINSQ3V220-0681.702270.71/8
3V220-0882.71.522.570.51/4


代码规格BF
JT-UINSQ3V310-0801/4
3V310-1023/8

代码规格BF
JT-UINSQ3V320-0801/4
3V320-1023/8

暂未上传文档资料
