包胶滚子轴承随动器圆柱型

图片仅供参考

包胶滚子轴承随动器圆柱型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码 / 标准型	密封圈	材质 / 衬层	材质 / 随动器	衬层硬度	使用环境温度	类型
JT-XXSSD	带	聚氨酯	SUJ2	肖氏A90	-20℃~80℃	分离型 ● 圆柱型
JT-XXSSU	无	聚氨酯	SUJ2	肖氏A90	-20℃~80℃	分离型 ● 圆柱型
JT-XXSDD	带	聚氨酯	SUJ2	肖氏A90	-20℃~80℃	分离型 ● 球面型
JT-XXSDU	无	聚氨酯	SUJ2	肖氏A90	-20℃~80℃	分离型 ● 球面型
JT-XXSUD	带	聚氨酯	SUJ2	肖氏A90	-20℃~80℃	非分离型 ● 圆柱型
JT-XXSUU	无	聚氨酯	SUJ2	肖氏A90	-20℃~80℃	非分离型 ● 圆柱型

不同批次产品包胶衬层可能存在色差。

选型参数

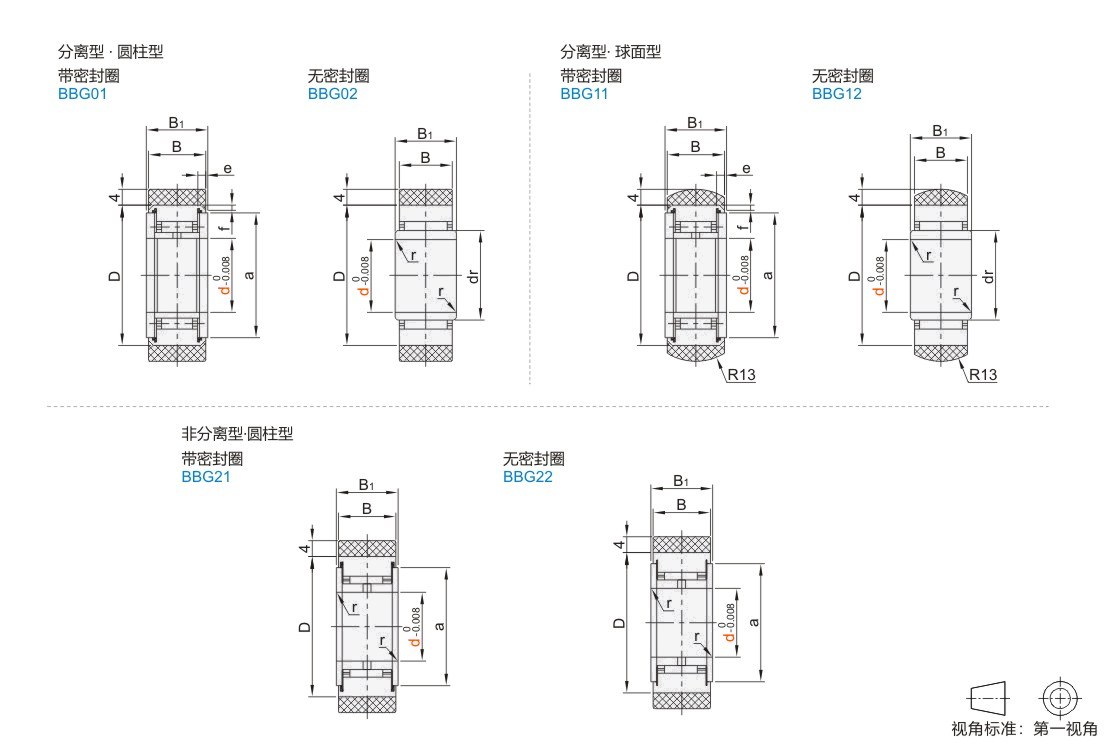

分离型(带密封圈)·圆柱型/球面型

型号		D	a	B	B1	e	f	容许负载 (N)	极限转速 (rpm)	重量 (g)
代码	d	D	a	B	B1	e	f	容许负载 (N)	极限转速 (rpm)	重量 (g)
标准型圆柱型 JT-XXSSD 球面型 JT-XXSDD	6	19	14	13.8	14	2.5	0.8	95	1960	28
	8	24	17.5	13.8	14			114	1660	44
	10	30	23.5	15.8	16			146	1390	72.5
	12	32	25.5	15.8	16			150	1320	82.5

分离型(无密封圈)·圆柱型/球面型

型号		D	dr	B	B1	r	容许负载 (N)	极限转速 (rpm)	重量 (g)
代码	d	D	dr	B	B1	r	容许负载 (N)	极限转速 (rpm)	重量 (g)
标准型圆柱型 JT-XXSSU 球面型 JT-XXSDU	6	19	10	9.8	10	0.5	98	4900	23.2
	8	24	12	9.8	10		113	4150	33
	10	30	14	11.8	12		145	3475	57
	12	32	16	11.8	12		150	3300	65

非分离型·圆柱型

型号		D	a	B	B1	r	容许负载 (N)	极限转速 (rpm)	重量 (g)
代码	d	D	a	B	B1	r	容许负载 (N)	极限转速 (rpm)	重量 (g)
标准型圆柱型 JT-XXSUD 球面型 JT-XXSUU	5	16	12	11	12	0.5	102	6525	20.2
	6	19	14	11	12		127	5220	25.5
	8	24	17.5	14	15		145	5910	52
	10	30	23.5				192	4785	73
	12	32	25.5				195	5055	80

暂未上传文档资料
