肘节型气动夹爪

图片仅供参考

肘节型气动夹爪

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
JT-USRGD	双作用	肘节型

选型参数

选型表

型号						内置磁石				磁性开关接点类型	磁性开关线长 (m)						使用流体			环境温度 (℃)				使用压力范围（Mpa）					夹持力矩 (有效值)N.m 0.5Mpa时					手指打开角度（两侧）					重量 (g)
代码			缸径			内置磁石				磁性开关接点类型	磁性开关线长 (m)						使用流体			环境温度 (℃)				使用压力范围（Mpa）					夹持力矩 (有效值)N.m 0.5Mpa时					手指打开角度（两侧）					重量 (g)
JT-USRGD			32			Y(有)				无指定（无磁性开关） 2（电子式无接点2线） N（电子式无接点NPN型） P（电子式无接点PNP型）	2 3 5						空气			5~60				0.1~0.6					12.4					-3~28°					790
			40																										36					-3~27°					1070
			50																										63					-2~23°					1890
			63																										106					-2~23°					2720

选择无磁性开关时，无需选择磁性开关线长。

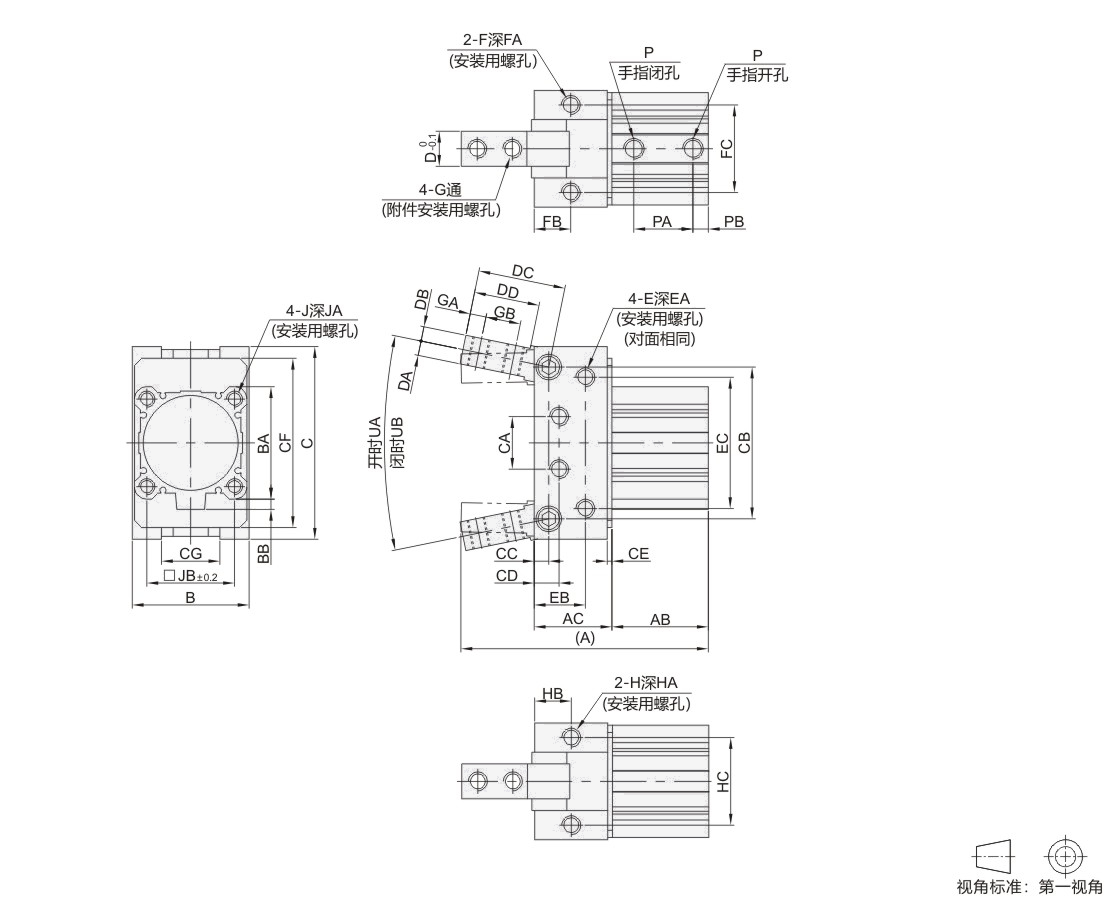

尺寸表

缸径	(A)		AB		AC		B		BA		BB		C			CA		CB			CC		CD			CE		CF	CG			D	DA			DB		DC		DD		E		EA			EB			EC
32	123.6		48		41.6		46		45		4.5		86			18		68			8		12			1.6		74	22			15	5.5			5.5		42		32		M6		10			28			50
40	136.5		54.5		42		53		52		5		96			24		74			8		12			2		82	29			18	7			7		48		37		M8		10			28			60
50	157		60.5		52.5		66		64		7		124			30		100			10		16			2.5		110	36			20	8			8		54		40		M10		12			35			80
63	169.2		66		53.2		80		77		7		132			36		104			10		17			3.2		116	40			24	10			10		60		45		M12		17			35			90

缸径	F			FA		FB			FC		G			GA		GB				H			HA			HB		HC		J			JA		JB			P		PA			PB			UA			UB
32	M6			15		20			34		M6			8		16				M6			15			20		34		M6			10		34			Rc1/8		30			7.5			28°			-3°
40	M8			12		20			40		M8			10		18				M8			12			20		40		M6			10		40			Rc1/8		35.5			8			27°			-3°
50	M10			12		25			52		M10			10		22				M10			12			25		52		M8			14		50			Rc1/4		39.5			10.5			23°			-2°
63	M12			10		25			60		M12			11		24				M12			10			25		60		M10			18		60			Rc1/4		40.5			10.5			23°			-2°
