钢制万向球

图片仅供参考

钢制万向球

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 主球	材质 / 封盖	表面处理 / 主体	表面处理 / 主球	类型
JT-VENVXU	SCM415H	SUJ2	S20C	镀镍	一	螺杆切削式 ● 垃圾孔排出型
JT-VENVXQ	SCM415H	SUJ2	S20C	镀镍	一	螺杆切削式 ● 垃圾槽排出型

当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

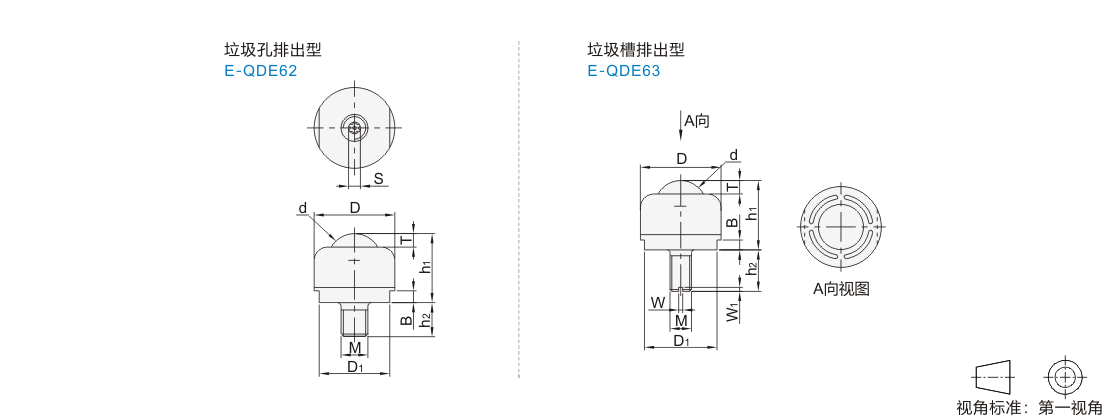

选型参数

垃圾孔排出型

型号		D	D1	d	B	h1	h2	T	M	S	垃圾排出孔	耐负载 N(kgf)
代码	规格	D	D1	d	B	h1	h2	T	M	S	垃圾排出孔	耐负载 N(kgf)
JT-VENVXU	20	24	21	15.875	4.5	20.5	10	4	M8	3.5	螺纹部	35
	50	30	27	19.05	6	26	10	5	M8	3.5		60
	120	42	36	25.4	8	42	20	6.5	M10	5		150

垃圾槽排出型

型号		D	D1	d	B	h1	h2	T	M	W	W1	垃圾排出孔	安装方向	耐负载 N(kgf)
代码	规格	D	D1	d	B	h1	h2	T	M	W	W1	垃圾排出孔	安装方向	耐负载 N(kgf)
JT-VENVXQ	20A	24	21	15.875	4.5	20.5	10	4	M6	1.5	1.5	壳体头部	滚珠向下用	35
	50	30	27	19.05	6	26	10	5	M8					60
	120	42	36	25.4	8	36	20	6.5	M10					150
