背面张紧惰轮单轴承型/两侧双轴承型

图片仅供参考

背面张紧惰轮单轴承型/两侧双轴承型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 带轮	材质 / 法兰	材质 / 轴承	表面处理 / 带轮	表面处理 / 法兰	类型
JT-RVBAOD	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	无法兰型 ● 单轴承型
JT-RVBAXD	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	无法兰型 ● 双轴承型
JT-RVBALD	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	带法兰型 ● 单轴承型
JT-RVBAMD	铝合金	铝合金	钢	本色阳极氧化	本色阳极氧化	带法兰型 ● 双轴承型

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

外形尺寸公差表

A/W/D尺寸	公差
3 <X≤6	±0.1
6 <X≤30	±0.2

X为尺寸A/W/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O.D.<50	0.05
O.D.≥50	0.JT-VMPSLCSFZMPNZFZ

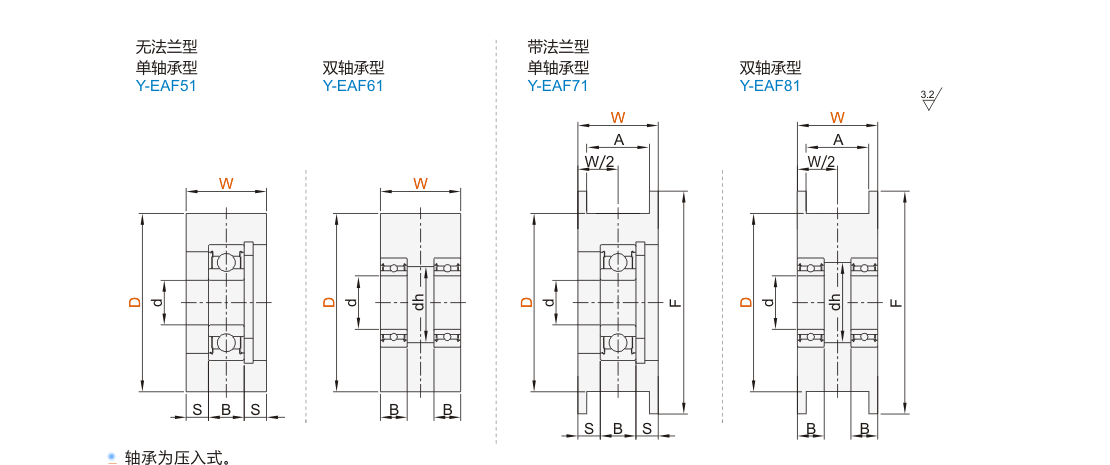

选型参数

单轴承型

型号		D	适用皮带宽度	F	A	S	轴承尺寸			使用挡圈 (见官网)
代码	W	D	英制	F	A	S	轴承型号×数量	d	B	使用挡圈 (见官网)
无法兰型 JT-RVBAOD 带法兰型 JT-RVBALD	10	25	019	30	6	2.5	BAF696ZZ×1	6	5	TBP22-15
	11.5	25	025	30	7.5	3.25	BAF696ZZ×1	6	5	TBP22-15
	14	30	031	35	9	4	BAF698ZZ×1	8	6	TBP22-19
	15	30	037	35	11	4.5	BAF698ZZ×1	8	6	TBP22-19
	16	40	037	48	11	4	BAY6000ZZ×1	10	8	TBP22-26
	19	30	050	36	14	6.5	BAF698ZZ×1	8	6	TBP22-19
		35		45		5.5	BAF628ZZ×1	8	8	TBP22-24
		45		55		5	BAY6200ZZ×1	10	9	TBP22-30
	26	40	075	48	21	9	BAY6000ZZ×1		8	TBP22-26
		45		55		8.5	BAY6200ZZ×1		9	TBP22-30
		50		58		8.5	BAY6200ZZ×1		9	TBP22-30

双轴承型

型号		D	适用皮带宽度	F	A	dh	轴承尺寸
代码	W	D	英制	F	A	dh	轴承型号×数量	d	B
无法兰型 JT-RVBAXD 带法兰型 JT-RVBAMD	11.5	15	025	18	7.5	6.5	BAF675ZZ×2	5	2.5
	11.5	20	025	25	7.5	8	BAF676ZZ×2	6	3
	15	20	037	25	11	6.5	BAF686ZZ×2	6	5
	15	25	037	30	11	12	BAF688ZZ×2	8
	19	25	050	32	14
	19	30	050	36	14
	26	40	075	48	21	18.5	BAY6000ZZ×2	10	8
	26	45	075	55	21	22.5	BAY6201ZZ×2	12	10
	32	45	100	55	27
	32	65	100	74	27
	45	70	150	80	40	25.5	BAY6202ZZ×2	15	11
	59	70	200	80	54	25.5	BAY6202ZZ×2	15	11
