膜片阶梯式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NXZSQ	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NXZUQ	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

特点
大抗扭载荷、高扭矩刚性和高灵敏度。
零回转间隙。
顺时针和逆时针旋转时特性完全一样。
两片不锈钢膜片可补偿径向、角向和轴向偏差(JT-NXZSQ型不能补偿径向偏差）。
因偏心、偏角、轴向的位移均为单独的允许值，所以当多种偏差同时出现时，该允许值将缩小。

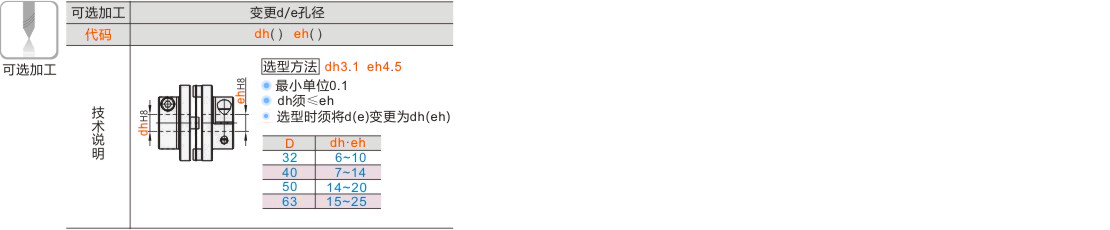

选型参数

选型表

尺寸性能表

型号		D1	L	L1	L2	A	F	M	锁紧扭矩（N·m）	额定扭矩（N·m）	容许安装偏差			静态扭转刚性（N·m/rad）	最高转速（r/min）	惯性力矩 (kg·m²)	重量（g）
代码	D	D1	L	L1	L2	A	F	M	锁紧扭矩（N·m）	额定扭矩（N·m）	角向（°）	径向（mm）	轴向（mm）	静态扭转刚性（N·m/rad）	最高转速（r/min）	惯性力矩 (kg·m²)	重量（g）
单膜片 JT-NXZSQ	32	22	32.4	13.7	9	8	4	M3	1.5	2	1	—	±0.2	1300	19000	4.5×10⁻⁶	38
	40	28	38	16.5	12	10.5	6	M4	2.5	4				2800	15000	1.2×10⁻⁵	66
	50	39	44.8	19.4	15	14.8	7	M5	7	7.5				3700	12000	3.7×10⁻⁵	120
	63	45	51.5	22.3	18	17	8	M6	12	10				5000	10000	8.4×10⁻⁵	190
双膜片 JT-NXZUQ	32	22	43.4	13.7	9	8	4	M3	1.5	2	2	0.15	±0.4	1000	19000	6.2×10⁻⁶	48
	40	28	49	16.5	12	10.5	6	M4	2.5	4		0.2	±0.5	1500	15000	1.6×10⁻⁵	81
	50	39	59.8	19.4	15	14.8	7	M5	7	7.5		0.2	±0.6	2000	12000	4.6×10⁻⁵	150
	63	45	67	22.3	18	17	8	M6	12	10		0.3	±0.8	2500	10000	1.1×10⁻⁴	230

惯性力矩和重量按最大孔径计算。

暂未上传文档资料

膜片阶梯式联轴器 螺钉夹紧型
