选型参数

规格 *

Y(mm) *

7~65/1

F(mm) *

3~160/1

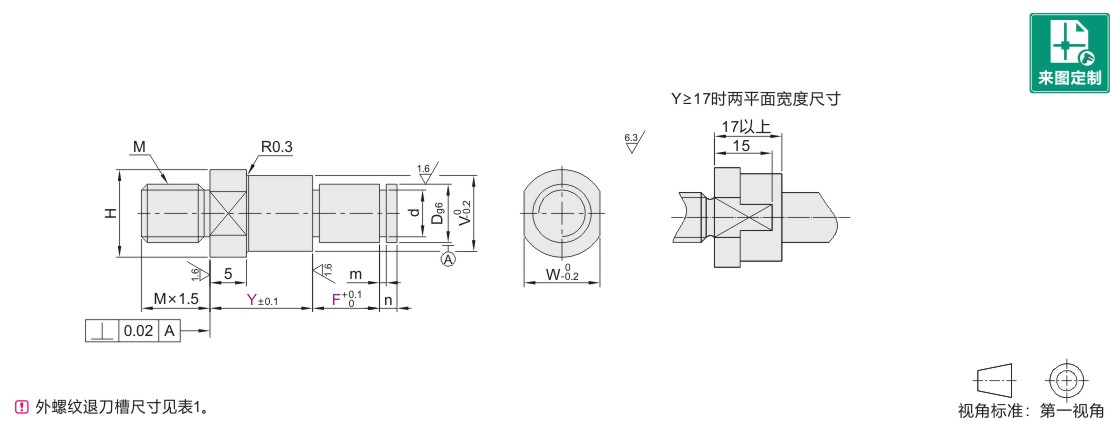

悬臂销外螺纹安装带挡圈槽台阶型

图片仅供参考

悬臂销外螺纹安装带挡圈槽台阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	类型
JT-ROMMQX	SUS304	带挡圈槽型 ● 台阶型

选型参数

选型表

型号		Dg6		最小单位1		V	H	W	M	d		m	n
代码	规格	Dg6		Y	F	V	H	W	M	d		m	n
JT-ROMMQX	3	3	-0.002 -0.008	7~32	3~55	5	7	5	M3	2	+0.060 0	0.5	2
	3A	3	-0.002 -0.008			9	11	9	M3	2		0.5
	4	4	-0.004 -0.012			6	8	6	M4	3		0.7
	4A	4				10	12	10	M4	3
	5	5				7	9	7	M5	4	+0.075 0
	5A	5				11	13	11	M5	4
	6	6		7~65	5~110	8	10	8	M6	5
	6A	6				12	14	12	M6	5
	8	8	-0.005 -0.014			10	12	10	M8	7	+0.090 0	0.9	3
	8A	8				14	16	14	M8	7	+0.090 0	0.9
	10	10				13	15	13	M10	9.6	0 -0.090	1.15
	10A	10				18	20	17	M10	9.6	0 -0.090
	12	12	-0.006 -0.017		10~160	15	17	14	M12	11.5	0 -0.110		4
	13	13				16	18	15		12.4
	15	15				18	20	17		14.3
	16	16				19	21	18		15.2
	17	17				20	22	19		16.2
	18	18				21	23	20		17		1.35
	20	20	-0.007 -0.020	7~65		24	26	24	M20	19	0 -0.210
	20A	20				24	26		M16	19
	22	22				26	28		M20	21			5
	22A	22				26	28		M16	21
	25	25				29	31	27	M20	23.9
	25A	25				29	31	27	M16	23.9
	30	30				34	36	32	M20	28.6		1.65
	30A	30				34	36	32	M16	28.6		1.65

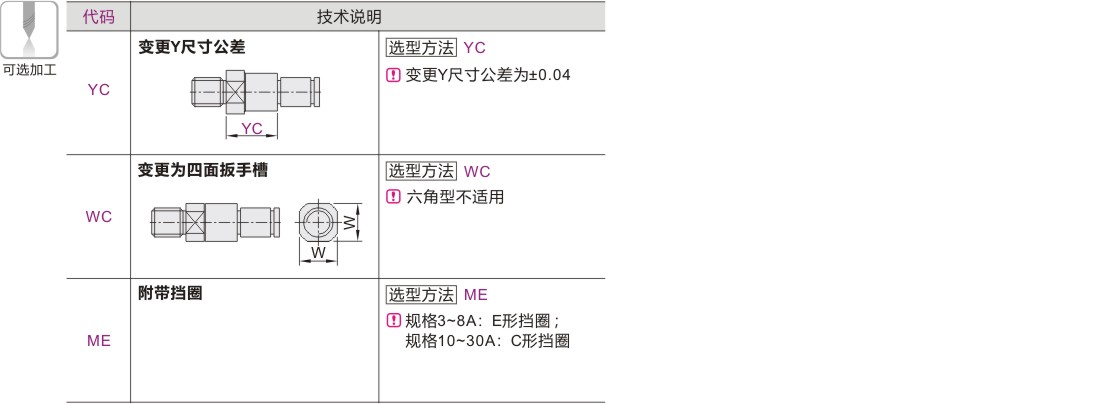

表1：外螺纹退刀槽加工尺寸

螺纹直径 (M)	g	r	f
3	1.2~1.5	0.2~0.3	2.1~2.4
4			2.9~3.2
5			3.9~4.1
6	1.5~2.5	0.2~0.6	4.3~4.9
8			6.3~6.6
10			8.1~8.3
12	1.5~3.0	0.2~1.0	9.8~10.1
16	1.5~3.0		13.6~13.8
20	1.5~4.0		17.0~17.2
