选型参数

螺纹M(mm) *

浮动接头偏角偏心脚座型

图片仅供参考

浮动接头偏角偏心脚座型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装形式	材质	表面处理	环境温度 (℃)	使用压力(MPa) / 气缸	使用压力(MPa) / 液压缸	类型
JT-UQXSF	脚座型	碳钢	黑色铬酸锌	-5~60	0~1	0~3.5	偏角偏心型

选型参数

选型表

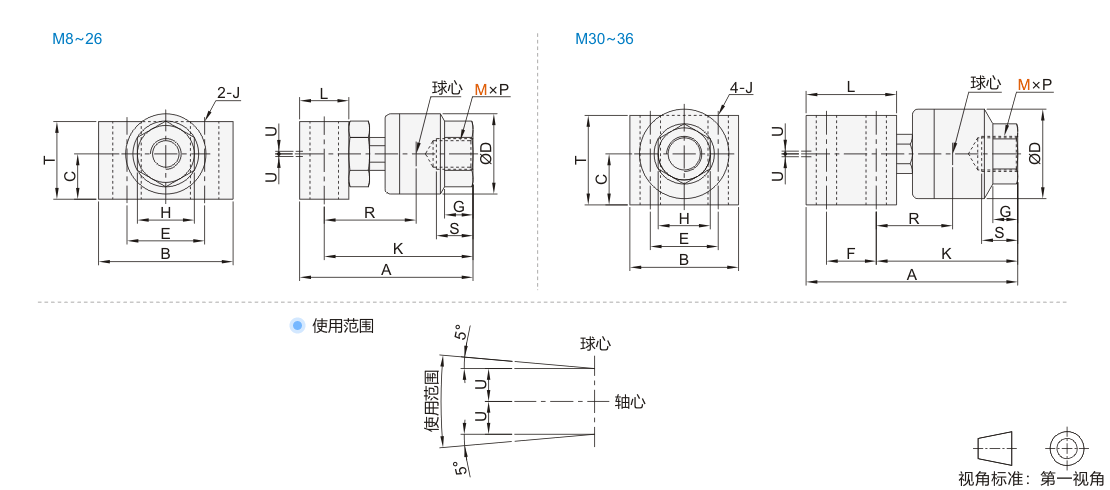

型号		螺距 P	适合缸径	A	B	C	D	E	F	K	L	T	J	G	H	球心R	最大螺纹旋入深度 S	允许偏心量 U	最大使用拉压力 (N)	重量 (kg)
代码	M	螺距 P	适合缸径	A	B	C	D	E	F	K	L	T	J	G	H	球心R	最大螺纹旋入深度 S	允许偏心量 U	最大使用拉压力 (N)	重量 (kg)
JT-UQXSF	8	1.25	20	44	30	11.5	21	18	—	38	12	19	6.6	7	13	24.5	8	0.5	1000	0.09
	10	1.25	25/32	52	42	14	24	24		44	16	25	9	8	17	28.5	9	0.5	2000	0.18
	14	1.5	40	67	52	17.5	31	30		57.5	19	30	11	11	22	35.5	13	0.75	4400	0.36
	18		50/63	82.5	56	23	41	34		71.5	22	38	11	13.5	27	44.5	15	1	9000	0.61
	22		80	98.5	70	28	50	42		86	25	47	14	16	32	53	18	1.25	14000	1.09
	26		100	123	80	35	59.5	48		107	32	58	16	20	41	65	24	2	22000	2.03
	30		125/140	187	96	45	79	60	44	125	80	79	18	22	46	67.5	38	2.5	36000	6.4
	36		160	213	116	55	96	74	48	144	90	89	22	24	55	78	42	3	55000	10
