限位蝶形铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	调整角度	材质	表面处理/颜色	类型
JT-RZBXUM	多角度可限型	ZDC	电泳(黑色）	金属型 ● 锥孔型

选型参数

选型表

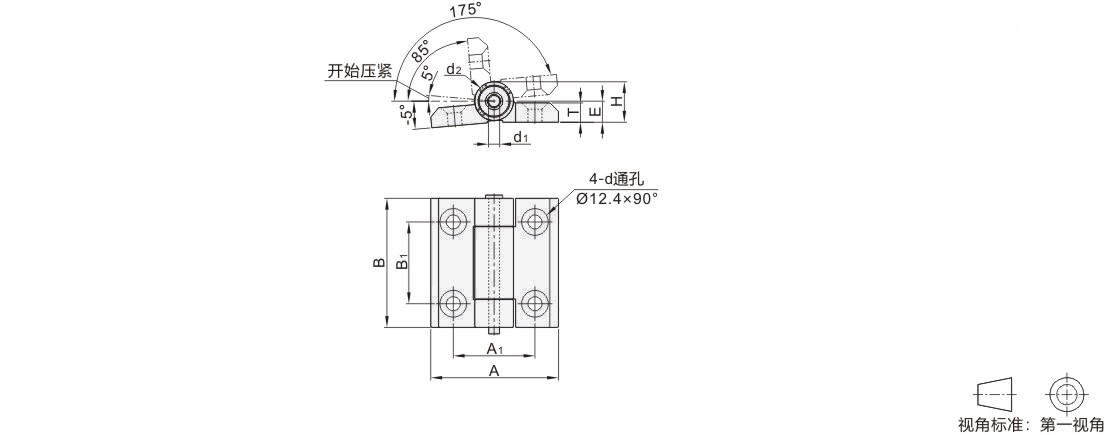

型号		A			B			A1			B1		H			T			E			d			d1		d2		初始设定释放扭矩(N·m)				参考重量 (kg/pcs)
代码	规格	A			B			A1			B1		H			T			E			d			d1		d2		初始设定释放扭矩(N·m)				参考重量 (kg/pcs)
JT-RZBXUM	60	60			60			38			38		18.8			9			9.8			6.5			5		18		≈2.2				0.146

扭矩值为单个铰链时的扭矩，建议一扇门使用不超过3个铰链。安装时，应确保各铰链的轴心水平且相互之间无偏差。
