菱形座外球面球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	材质 / 油嘴	类型
JT-VXND	HT200灰铸铁	GCr15	黄铜(镀锌)	经济型 ● 螺钉锁紧
JT-XND ●	HT200灰铸铁	GCr15	黄铜(镀锌)	标准型 ● 螺钉锁紧
JT-XNDDS	HT200灰铸铁	GCr15	SUS304	标准型 ● 螺钉锁紧
JT-XNDSM	SUS304	SUS420	SUS304	标准型 ● 螺钉锁紧

轴承内径公差：H7；外形非安装尺寸公差：CT9
轴承座与轴承芯为过渡配合，交货产品轴承芯略有倾斜为正常现象，安装后锁紧螺栓会自动调正。
不承诺品牌。
JT-XNDDS外漏部分禁铜锌。

选型参数

选型表

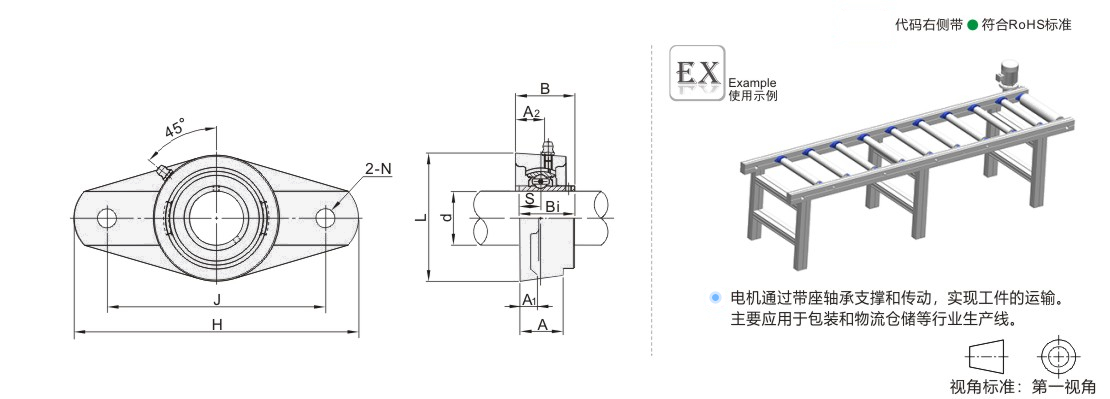

型号		国标型号	d	H	J	L	A2	A1	A	N	S	B	Bi	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	H	J	L	A2	A1	A	N	S	B	Bi	安装孔尺寸(△) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	动(Cr)	静(Cor)	重量 (g)
经济型 JT-VXND 标准型 JT-XND JT-XNDSM	202	UCFL202	15	113	90	60	15	12(11.5)	25.5	12	12.7	33.3	31	±0.5	0.6	M10	17	12800	6650	490
	203	UCFL203	17	113
	204	UCFL204	20	113(110)
	205	UCFL205	25	130(124)	99	68(67)	16	14(12)	27	16	14.3	35.7	34			M14	47	14000	7880	630
	206	UCFL206	30	148(141)	117	80(75)	18	14(13)	31		15.9	40.2	38.1					19500	11200	940
	207	UCFL207	35	161(156)	130	90(86)	19	16(14)	34		17.5	44.4	42.9		0.8			25700	15200	1200
	208	UCFL208	40	175(170)	144	100(95)	21	16(14.5)	36		19	51.2	49.2					29600	18200	1600
	209	UCFL209	45	188(178)	148	108(102)	22	18(14)	38	19		52.2	49.2			M16	73	31850	20800	1900
	210	UCFL210	50	197(187)	157	115(108)	22	18(16.5)	40	19		54.6	51.6					35100	23200	2200
经济型 JT-VXND 标准型 JT-XND	211	UCFL211	55	224	184	130	25	20	43	19	22.2	58.4	55.6	±0.8	0.8			43300	29200	3200
	212	UCFL212	60	250	202	140	29	20	48	23	25.4	68.7	65.1			M20	145	47750	32900	4100
	213	UCFL213	65	258	210	155	30	24	50		25.4	69.7	65.1					57200	40000	5100
	214	UCFL214	70	265	216	160	31	24	54		30.2	75.4	74.6					60800	45000	5900
	215	UCFL215	75	275	225	165	35	22	57		33.3	79.5	77.8					66100	49400	6400
	216	UCFL216	80	290	233	180	35	23	59	25	33.3	84.3	82.6			M22	200	71500	54000	7900
	217	UCFL217	85	305	248	190	36	26	63		34.1	87.6	85.7					83200	63900	9600
	218	UCFL218	90	320	265	205	40	26	68		39.7	96.3	96					95900	71400	12100
	305	UCFL305	25	150	113	80	16	13	29	19	15	39	38	±0.6	0.7	M16	73	22300	11400	1100
	306	UCFL306	30	180	134	90	18	15	32	23	17	44	43	±0.6		M20	145	27000	15000	1500
	307	UCFL307	35	185	141	100	20	16	36		19	49	48	±0.8				33000	19000	1800
	308	UCFL308	40	200	158	112	23	17	40		19	56	52					40500	24000	2400
	309	UCFL309	45	230	177	125	25	18	44	25	22	60	57			M22	200	52800	31800	3400
	310	UCFL310	50	240	187	140	28	19	48		22	67	61					61800	37900	4300
	311	UCFL311	55	250	198	150	30	20	52		25	71	66		1			71500	44700	5200
	312	UCFL312	60	270	212	160	33	22	56	31	26	78	71			M27	372	81700	51800	6300
	313	UCFL313	65	295	240	175	33	25	58	31	30	78	75			M27	372	93800	60000	7900
	314	UCFL314	70	315	250	185	36	28	61	35	33	81	78			M30	500	104100	68000	9300
	315	UCFL315	75	320	260	195	39	30	66	35	32	89	82			M30	500	113400	77000	10600
	316	UCFL316	80	355	285	210	38	32	68	38	34	90	86			M33	690	122900	86500	13500
	317	UCFL317	85	370	300	220	44	32	74		40	100	96					132500	96500	15200
	318	UCFL318	90	385	315	235	44	36	76		40	100	96					144050	108000	18000
	319	UCFL319	95	405	330	250	59	40	94	41	41	121	103	±1		M36	880	156600	122000	22700
	320	UCFL320	100	440	360	270	59	40	94	44	42	125	108			M39	—	173000	140000	27200
	322	UCFL322	110	470	390	300	60	42	96	44	46	131	117			M39	—	204900	178300	34200
	324	UCFL324	120	520	430	330	65	48	110	47	51	140	126			M42	—	227500	207000	48100
	326	UCFL326	130	550	460	360	65	50	115	47	54	146	135			M42	—	253000	241000	59500
	328	UCFL328	140	600	500	400	75	60	125	51	59	161	145			M45	—	274500	270000	73500

带()的数据仅适用JT-XNDSM。

型号		国标型号	d	H	J	L	A2	A1	A	N	S	B	Bi	螺栓	紧定扭力 ( N·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	H	J	L	A2	A1	A	N	S	B	Bi	螺栓	紧定扭力 ( N·m)	动(Cr)	静(Cor)	重量 (g)
标准型 JT-XNDDS	203	UCFL203	17	113	90	60	15	12	25.5	12	12.7	30.9	31	M10	17	12800	6600	500
	204	UCFL204	20	113	90	60	15	12	25.5	12	12.7	33.3	31	M10	17	12800	6600	490
	205	UCFL205	25	130	99	68	16	14	27	16	14.3	35.7	34	M14	47	14000	7850	580
	206	UCFL206	30	148	117	80	18	14	31		15.9	40.2	38.1			19450	11250	830
	207	UCFL207	35	161	130	90	19	16	34		17.5	44.4	42.9			25700	15200	1100
	208	UCFL208	40	175	144	100	21	16	36		19	51.2	49.2			29500	18100	1420
	209	UCFL209	45	188	148	108	22	18	38	19	19	52.2	49.2	M16	73	32700	20900	1750
