球面定位销
图片仅供参考
收藏 分享

球面定位销

产品属性： 形状 小头形 硬度 无 尺寸选择 公差选择型 导入头部形状 球面形 肩部 无肩型 形状筛选 经济型定位销 无肩小头球面型 种类筛选 经济型定位销
产品型号： 请点击左侧选项进行选型
代码代码分类材质表面处理
JT-VRPASD标准型 / 圆型SCr440—
JT-VRPADD标准型 / 多棱型SCr440—
JT-VRPAUD内螺纹型 / 圆型SCr440—
JT-VRPAQD内螺纹型 / 多棱型SCr440—
JT-VRPASU标准型 / 圆型SCr440镀硬铬,镀层厚度3～5μm
JT-VRPADU标准型 / 多棱型SCr440镀硬铬,镀层厚度3～5μm
JT-VRPAUU内螺纹型 / 圆型SCr440镀硬铬,镀层厚度3～5μm
JT-VRPAQU内螺纹型 / 多棱型SCr440镀硬铬,镀层厚度3～5μm
JT-VRPASQ标准型 / 圆型SUS304—
JT-VRPADQ标准型 / 多棱型SUS304—
JT-VRPAUQ内螺纹型 / 圆型SUS304—
JT-VRPAQQ内螺纹型 / 多棱型SUS304—
JT-VRPASF标准型 / 圆型SUS304镀硬铬,镀层厚度5～8μm
JT-VRPADF标准型 / 多棱型SUS304镀硬铬,镀层厚度5～8μm
JT-VRPAUF内螺纹型 / 圆型SUS304镀硬铬,镀层厚度5～8μm
JT-VRPAQF内螺纹型 / 多棱型SUS304镀硬铬,镀层厚度5～8μm

经济型定位销不做热处理，硬度较低。

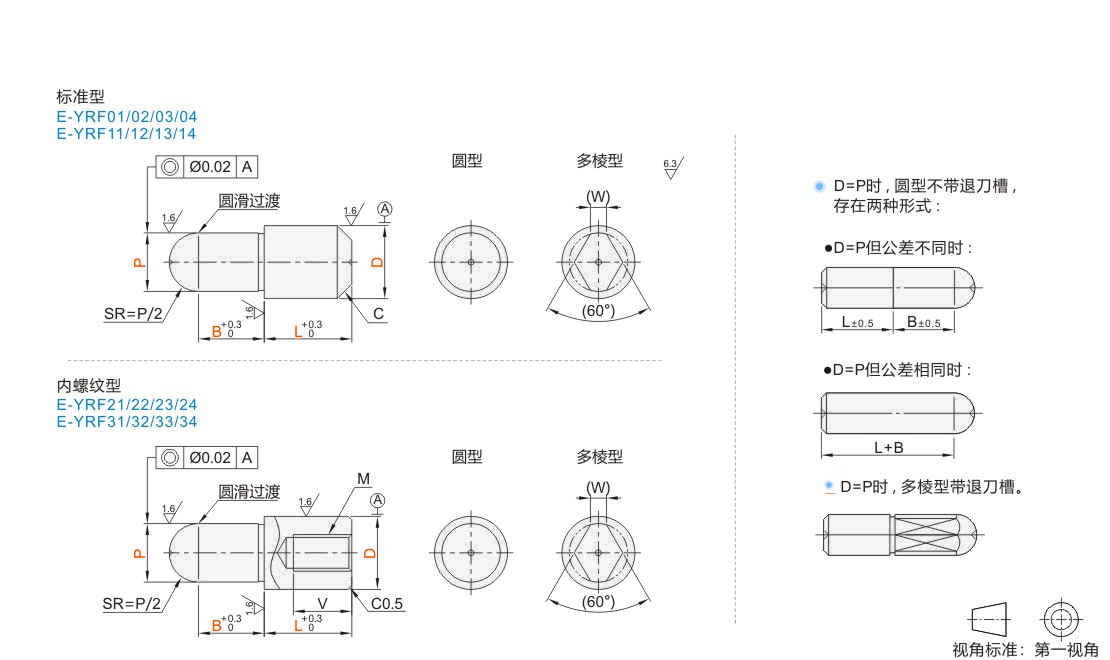

选型参数

标准型

型号最小单位0.01最小单位1最小单位0.1C(W)
代码D公差
P公差
DPLB
圆型
JT-VRPASD JT-VRPASQ
JT-VRPASU JT-VRPASF
多棱型
JT-VRPADD JT-VRPADQ
JT-VRPADU JT-VRPADF

c(+0.02~0 )

d(0~-0.02)

c(+0.02~0 )

d(0~-0.02)

21.00~2.002~82.0~15.00.3—
31.00~3.003~100.51
41.50~4.003~151
52.00~5.005~151.2
62.00~6.005~182.0~30.01.5
83.00~8.005~221.51.8
103.00~10.006~263.0~30.022.2
125.00~12.006~262.5
136.00~13.007~285.0~30.03
1610.00~16.008~3534
2013.00~20.0010~425

内螺纹型

型号最小单位0.01最小单位1最小单位0.1(W)MV
代码D公差
P公差
DPLB
圆型
JT-VRPAUD JT-VRPAUQ
JT-VRPAUU JT-VRPAUF
多棱型
JT-VRPAQD JT-VRPAQQ
JT-VRPAQU JT-VRPAQF

c(+0.02~0 )

d(0~-0.02)

c(+0.02~0 )

d(0~-0.02)

64.00~6.008~172.0~15.01.5M35
86.00~8.0011~212.0~30.01.8M58
107.00~10.0011~233.0~30.02.2
127.00~12.0012~262.5
138.00~13.0013~285.0~30.03M810
1610.00~16.0016~35412
2013.00~20.0020~425

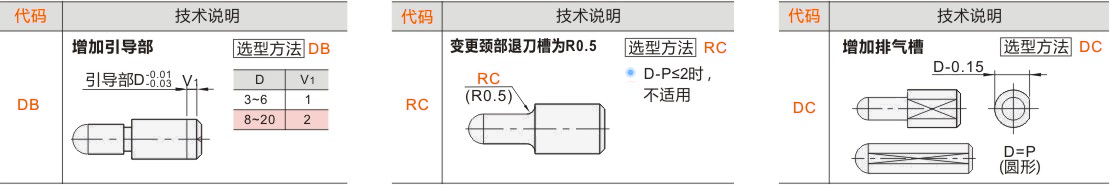

可选加工参数
