孔用C型挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	硬度	表面处理	类型
JT-YBCQD	弹簧钢	44~53HRC	ACP(磷酸盐皮膜)	C型

选型参数

选型表

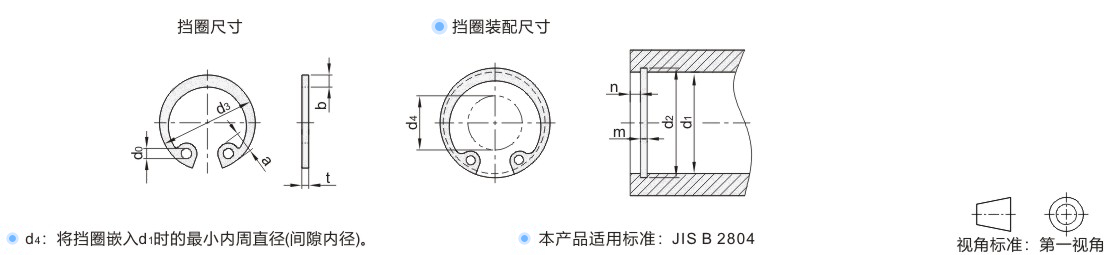

型号		挡圈							d4 (参考)	适用孔(参考)
型号		d3		t		b约	a约	do(min)		d1	d2		m		n(min)
代码	规格	基本尺寸	公差	基本尺寸	公差	b约	a约	do(min)		d1	基本尺寸	公差	基本尺寸	公差	n(min)
JT-YBCQD	6	6.7	±0.18	0.4	±0.03	0.7	1.6	0.8	2.5	6	6.25	+0.04 0	0.5	+0.1 0	0.5
	7	7.7				0.8	1.7		3	7	7.3	+0.06 0			0.5
	8	8.8				0.9	1.7		3.5	8	8.4				0.6
	9	9.8		0.6	±0.04	1.1	2.2		4	9	9.4		0.7
	10	10.7		1	±0.05	1.5	2.8	1.2		10	10.4	+0.11 0	1.15	+0.14 0
	11	11.8				1.5	3	1.2		11	11.4
	12	13				1.7	3.1	1.5	5	12	12.5				0.8
	13	14.1				1.7	3.1	1.5	6	13	13.6				0.9
	14	15.1				1.9	3.6	1.7	7	14	14.6				0.9
	15	16.2					3.6		8	15	15.7				1.1
	16	17.3					3.7		8	16	16.8				1.2
	17	18.3	±0.2				3.8		9	17	17.8				1.2
	18	19.5				2.4	4		10	18	19	+0.21 0			1.5
	19	20.5				2.5		2	11	19	20
	20	21.5							12	20	21
	21	22.5					4.1		12	21	22
	22	23.5					4.1		13	22	23
	24	25.9		1.2	±0.06		4.3		15	24	25.2		1.35		1.8
	25	26.9				3	4.4		16	25	26.2
	26	27.9					4.6		16	26	27.2
	27	28.9							17	27	28.2
	28	30.1	±0.25						18	28	29.4				2.1
	30	32.1					4.7		20	30	31.4	+0.25 0			2.1
	32	34.4				3.5	5.2	2.5	21	32	33.7				2.6
	34	36.5		1.5					23	34	35.7		1.65		2.6
	35	37.8							24	35	37				3.0
	36	38.8							25	36	38
	37	39.8							26	37	39
	38	40.8				4	5.3		27	38	40
	40	43.5	±0.4	1.75	±0.JT-VMPSLCSFZMPNZFZ		5.7		28	40	42.5		1.9		3.8
	42	45.5					5.8		30	42	44.5
	45	48.5				4.5	5.9		33	45	47.5
	46	49.7	±0.45			5	6.1		33	46	48.5
	47	50.5				4.5	6.1		34	47	49.5
	48	51.5					6.2		35	48	50.5	+0.3 0
	50	54.2		2			6.5		37	50	53		2.2		4.5
	52	56.2				5.1			39	52	55
	55	59.2							41	55	58
	56	60.2					6.6		42	56	59
	58	62.2					6.8		44	58	61
	60	64.2				5.5	6.8		46	60	63
	62	66.2					6.9		48	62	65
	63	67.2					6.9		49	63	66
	65	69.2		2.5	±0.08		7		50	65	68		2.7
	68	72.5				6	7.4		53	68	71
	70	74.5				6			55	70	73
	72	76.5				6.6			57	72	75
	75	79.5					7.8		60	75	78
	78	82.5	±0.55				8		62	78	81	+0.35 0
	80	85.5				7			64	80	83.5				5.3
	82	87.5						3	66	82	85.5
	85	90.5		3	±0.09				69	85	88.5		3.2	+0.18 0
	88	93.5				7.6	8.2		71	88	91.5
	90	95.5				7.6	8.3		73	90	93.5
	92	97.5				8	8.3		74	92	95.5
	95	100.5				8	8.5		77	95	98.5
	98	103.5				8.3	8.7		80	98	101.5
	100	105.5				8.3	8.8		82	100	103.5
	102	108		4		8.9	9		83	102	106	+0.54 0	4.2		6.0
	105	112					9.1		86	105	109
	110	117					10.2		89	110	114
	112	119							90	112	116
	115	122	±0.65			9.5			94	115	119
	120	127	±0.65			9.5	10.7		98	120	124
