圆皮带自由端型中空型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特点
自由端产品 (光面带、粗面带)以m为单位切断(发货时未进行无缝加工)。
中空型产品只需将专用接头插入圆皮带两端即可进行连接。
圆皮带长度选型注意事项：实际长度=理论长度×百分比系数，具体数值请参考参数表。

选型参数

自由端型·标准型/高张力型

型号		L(展开长度) 最小单位1m	滑轮最小D		8%张力(N)		百分比系数 (参考值)
代码	d	L(展开长度) 最小单位1m	JT-VGISD	JT-VGISU	JT-VGISD	JT-VGISU	百分比系数 (参考值)
光面带 JT-VGISD 粗面带 JT-VGISU	2	1~20 实际长度=理论长度×百分比系数	20	15	6	8	L×0.93~0.94
	3		30	20	13	18	L×0.94~0.95
	4		40	35	22	30	L×0.95~0.96
	5		50	42	35	50	L×0.96~0.97
	6		60	50	50	70	L×0.96~0.97
	8		80	70	90	130	L×0.97~0.98
	10		90	80	140	200	L×0.99
	12		120	110	200	280
	15		150	—	314	—

型号		L(展开长度) 最小单位1m	滑轮最小D	1%张力(N)	2%张力(N)	3%张力(N)	百分比系数 (参考值)
代码	d	L(展开长度) 最小单位1m	滑轮最小D	1%张力(N)	2%张力(N)	3%张力(N)	百分比系数 (参考值)
光面带 JT-VGISO	3	1~20 实际长度=理论长度×百分比系数	20	0.63	1.25	1.8	L×0.94~0.95
	4		30	1.125	2.25	3.6	L×0.95~0.96
	5		35	1.8	3.6	5.4	L×0.96~0.97
	6.3		40	2.67	5.8	8.9	L×0.96~0.97
	8		55	4.5	9	13.5	L×0.97~0.98
	10		70	7	14	20.7	L×0.99
高粗面带 JT-VGISF	2		20	1.35	2.7	4.05	L×0.93~0.94
	3		30	3.15	6.3	9	L×0.94~0.95
	4		38	5.4	10.8	16.2	L×0.95~0.96
	5		48	8.55	16.65	25.2	L×0.96~0.97
	6		57	12.15	24.3	36.45	L×0.96~0.97
	7		67	16.65	33.3	49.5	L×0.97~0.98
	8		76	21.6	43.2	63	L×0.97~0.98
	10		95	33.75	67.5	101.25	L×0.99

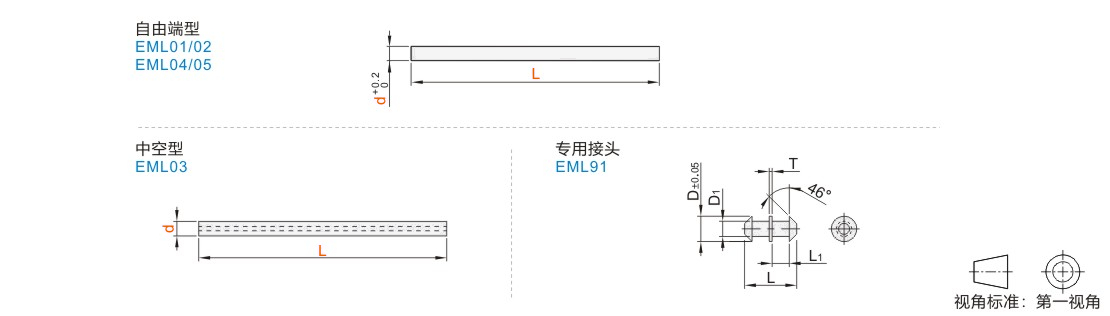

自由端型：中空型

型号		L(展开长度) 最小单位1m	最小滑轮直径D	5%张力 (N)	百分比系数 (参考值)	适用接头代码
代码	d	L(展开长度) 最小单位1m	最小滑轮直径D	5%张力 (N)	百分比系数 (参考值)	适用接头代码
光面带 JT-VGISQ	5	1~20 实际长度=理论长度×百分比系数	40	25	L×0.96~0.97	JT-VGIGD
	6		50	45	L×0.96~0.97
	8		70	76	L×0.97~0.98
	10		90	108	L×0.99

专用接头

型号		D	D1	L	L1	T	适用圆皮带代码
代码	适用圆皮带直径d	D	D1	L	L1	T	适用圆皮带代码
JT-VGIGD	5	3.5	2.1	7.15	2.35	0.4	JT-VGISQ
	6	4.2	2.6	8.45	2.9	0.4
	8	5.35	3.7	11.85	3.8	0.6
	10	6.7	4.7	14.8	4.8	0.6

暂未上传文档资料

圆皮带 自由端型 中空型
