规格 *

阀体类型 *

手动阀 S款两端外螺纹型

图片仅供参考

手动阀 S款两端外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	类型
JT-TWIQL	黄铜+PBT	黄铜	POM	两端螺纹型 ● 外螺纹型

选型参数

选型表

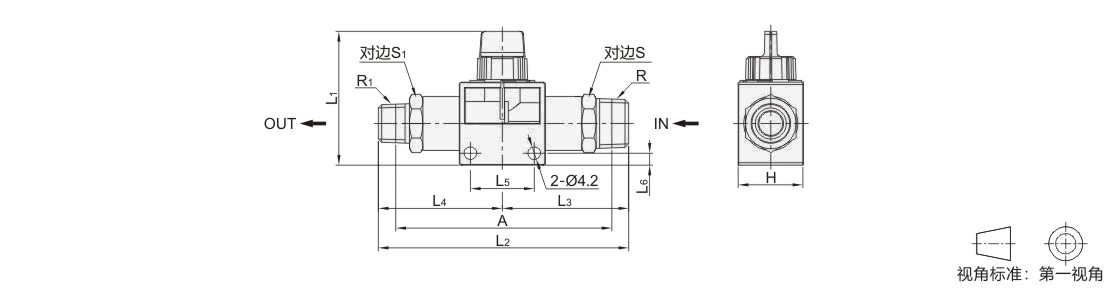

型号		阀体类型	R	R1	H	L1	L2	L3	L4	L5	L6	A	S	S1	有效截面积(mm²)		重量 (g)
代码	规格	阀体类型	R	R1	H	L1	L2	L3	L4	L5	L6	A	S	S1	二通阀	三通阀	重量 (g)
JT-TWIQL	55	2 (二通阀) 3 (三通阀)	M5	M5	18	41	58.2	29.1	29.1	16.5	3.5	51	10	10	2	1.2	23
	15		R1/8	M5			61.6	32.6	29			54	12	12	2		26
	11		R1/8	R1/8			65.2	32.6	32.6			57	12	12	8.6		30
	21		R1/4	R1/8			71.6	39	32.6			62	14	14	9		39
	22		R1/4	R1/4			78	39	39			66	14	14	9.7		47
	32		R3/8	R1/4	22	46	85.1	44.3	40.8	21.5	4	73	17	17	13.7	3.2	65
	33		R3/8	R3/8			88.6	44.3	44.3			76	17	17	16.1		72
	43		R1/2	R3/8			93	48.7	44.3			79	22	19	15.1		90
	44		R1/2	R1/2			97.4	48.7	48.7			81	22	22	17.5		101
