规格 *

方形丝杠支座组件支撑侧标准型

图片仅供参考

方形丝杠支座组件支撑侧标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ①③	类型
JT-IVXQQ	S45C	发黑	低肩中心高差异型 ● 支撑侧

轴承已经封入适量锂皂基抗极压润滑脂。

轴承为双铁盖。

使用JIS6级的径向轴承，最适用于高精度、高速旋转用途。

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承6级	1
③	C型挡圈	1

选型参数

选型表

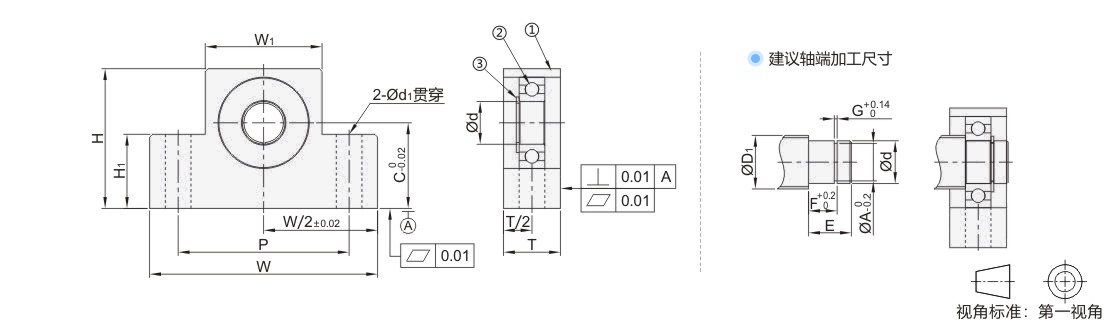

型号		Ød	T	W	H	C	W1	H1	P	d1	建议轴端加工尺寸							使用C型挡圈
代码	规格										搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸
代码	规格										ØD1	Ød		ØA	E	F	G
JT-IVXQQ	10	8	20	70	40	21	36	20	52	9	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8
	12	10		70	49	31	36	30	52	9	14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10
	15	15		80	51	31	41	26	60	11	18/20	15	-0.005 -0.014	14.3	13	10.15		TBP01-15
	1541	15		80	61	41	41	36	60		18/20	15	-0.005 -0.014	14.3	13	10.15		TBP01-15
	20	20	26	95	63	35	56	30	75		25/28/30	20	-0.005 -0.014	19	19	15.35	1.35	TBP01-20
	2041	20	26	95	69	41	56	36	75		25/28/30	20	-0.005 -0.014	19	19	15.35	1.35	TBP01-20
