梯形丝杠螺母紧凑法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	配合形式	螺纹旋向	材质	颜色	类型
JT-ILFXS	标准型	左旋	黄铜	—	法兰型 ● 紧凑型 ● 圆型
JT-ILFXD	标准型	右旋	黄铜	—	法兰型 ● 紧凑型 ● 圆型
JT-ILFXU	通配型	左旋	黄铜	—	法兰型 ● 紧凑型 ● 圆型
JT-ILFXQ	通配型	右旋	黄铜	—	法兰型 ● 紧凑型 ● 圆型
JT-ILFSD	通配型	左旋	POM (聚甲醛树脂)	白色	法兰型 ● 紧凑型 ● 圆型
JT-ILFSU	通配型	右旋	POM (聚甲醛树脂)	白色	法兰型 ● 紧凑型 ● 圆型
JT-ILFSQ	通配型	左旋	PPS (聚醚类塑料)	象牙白	法兰型 ● 紧凑型 ● 圆型
JT-ILFSF	通配型	右旋	PPS (聚醚类塑料)	象牙白	法兰型 ● 紧凑型 ● 圆型
JT-ILFSO	通配型	左旋	工程塑料	白色	法兰型 ● 紧凑型 ● 圆型
JT-ILFSX	通配型	右旋	工程塑料	白色	法兰型 ● 紧凑型 ● 圆型
JT-ILFXL	标准型	左旋	黄铜	—	法兰型 ● 紧凑型 ● 双孔对边型
JT-ILFXX	标准型	右旋	黄铜	—	法兰型 ● 紧凑型 ● 双孔对边型
JT-ILFXM	通配型	左旋	黄铜	—	法兰型 ● 紧凑型 ● 双孔对边型
JT-ILFXG	通配型	右旋	黄铜	—	法兰型 ● 紧凑型 ● 双孔对边型
JT-ILFDD	通配型	左旋	POM (聚甲醛树脂)	白色	法兰型 ● 紧凑型 ● 双孔对边型
JT-ILFDU	通配型	右旋	POM (聚甲醛树脂)	白色	法兰型 ● 紧凑型 ● 双孔对边型
JT-ILFDQ	通配型	左旋	PPS (聚醚类塑料)	象牙白	法兰型 ● 紧凑型 ● 双孔对边型
JT-ILFDF	通配型	右旋	PPS (聚醚类塑料)	象牙白	法兰型 ● 紧凑型 ● 双孔对边型
JT-ILFDO	通配型	左旋	工程塑料	白色	法兰型 ● 紧凑型 ● 双孔对边型
JT-ILFDX	通配型	右旋	工程塑料	白色	法兰型 ● 紧凑型 ● 双孔对边型

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

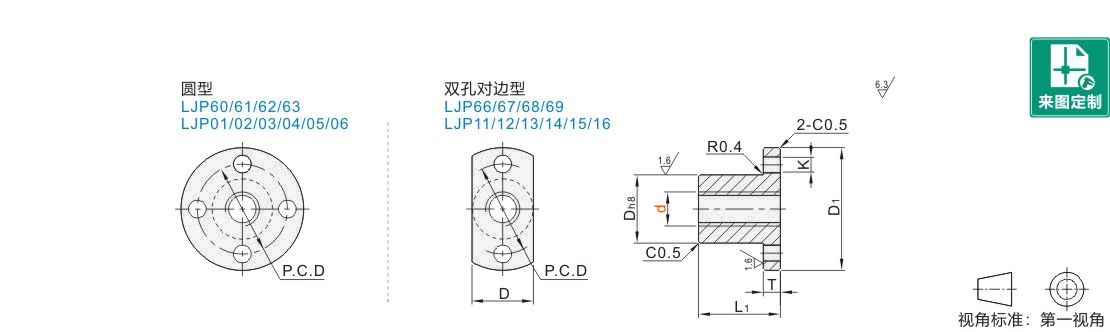

选型参数

型号		螺距 P	D	L1	D1	T	P.C.D	K	动态容许推力(KN)	重量(g)
代码	d	螺距 P	D	L1	D1	T	P.C.D	K	动态容许推力(KN)	JT-ILFXS/JT-ILFXD JT-ILFXU/JT-ILFXQ	JT-ILFXX/JT-ILFXL JT-ILFXM/JT-ILFXG
(黄铜) JT-ILFXS JT-ILFXX JT-ILFXD JT-ILFXL JT-ILFXU JT-ILFXM JT-ILFXQ JT-ILFXG	10	2	16	19	33	4	24	3.3	1.98	38	27
	12	2	18	24	37	5	27	4.3	3.10	58	45
	14	3	20	24	39		29		3.88	72	56
	16	3	22	28	41		31		5.30	88	71
	20	4	26	32	45		35		7.81	110	92
	22	5	28	40	51	6	39	5.3	9.83	173	140
	25		31	40	54	6	42	5.3	11.33	172	140
	28		34	45	59	7	46	6.3	14.38	212	168
	32	6	38	45	63	7	50	6.3	16.89	270	225

型号		螺距 P	D	L1	D1	T	P.C.D	K	动态容许推力(KN)		重量(g)
代码	d	螺距 P	D	L1	D1	T	P.C.D	K	JT-ILFSD/JT-ILFSU/JT-ILFSQ/JT-ILFSF JT-ILFDD/JT-ILFDU/JT-ILFDQ/JT-ILFDF	JT-ILFSO/JT-ILFSX JT-ILFDO/JT-ILFDX	JT-ILFSD/JT-ILFSU JT-ILFSQ/JT-ILFSF	JT-ILFDD/JT-ILFDU JT-ILFDQ/JT-ILFDF	JT-ILFSO JT-ILFSX	JT-ILFDO JT-ILFDX
(POM) (PPS) (工程塑料) JT-ILFSD JT-ILFSQ JT-ILFSO JT-ILFSU JT-ILFSF JT-ILFSX JT-ILFDD JT-ILFDQ JT-ILFDO JT-ILFDU JT-ILFDF JT-ILFDX	(10)	2	16	19	33	4	24	3.3	0.1771	0.1771	7	5	7	5
	(12)	2	18	24	37	5	27	4.3	0.273	0.273	11	11	11	11
	(14)	3	20	24	39		29		0.3423	0.3423	20	15	20	16
	(16)	3	22	28	41		31		0.4282	0.4282	19	27	19	15
	(20)	4	26	32	45		35		0.6111	0.6111	34	41	34	27
	22	5	28	40	51	6	39	5.3	0.6853	—	47	38	—	—
	25	5	31	40	54	6	42	5.3	0.9905	—	44	44	—	—

JT-ILFSO/JT-ILFSX/JT-ILFDO/JT-ILFDX仅适用带()规格。
