无油滑板锥孔型/沉孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	线性滑板厚度	材质	类型
JT-JXSSD	3	高力黄铜(SP2) 镶嵌固体润滑剂	锥孔型
JT-JXSSU	5	高力黄铜(SP2) 镶嵌固体润滑剂	锥孔型
JT-JXSDD	5	高力黄铜(SP2) 镶嵌固体润滑剂	沉孔型
JT-JXSDU	10	高力黄铜(SP2) 镶嵌固体润滑剂	沉孔型

选型参数

选型表

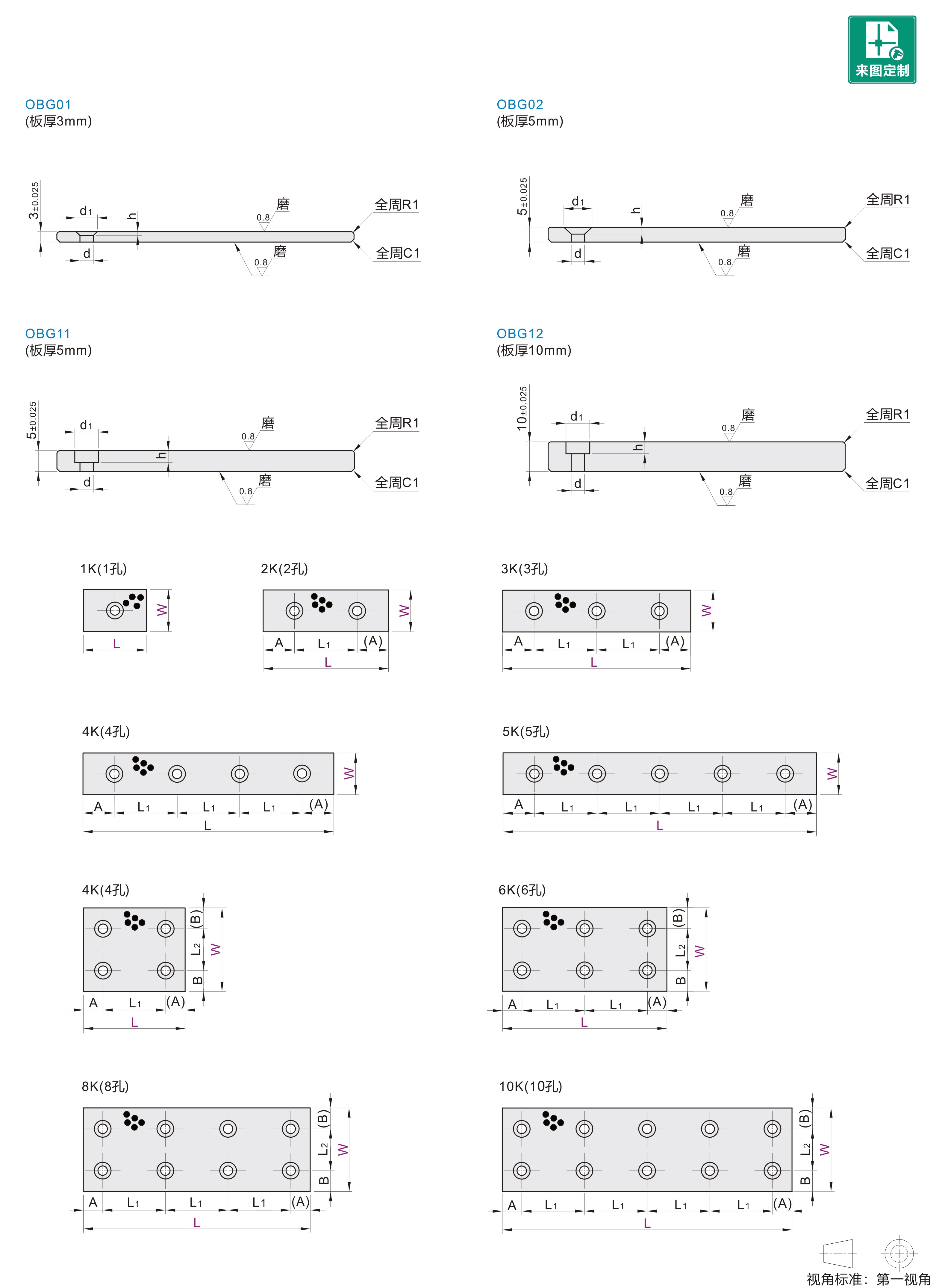

型号		L	安装孔位	孔位置	A	L1	B	L2
代码	W	L	安装孔位	孔位置	A	L1	B	L2
锥孔型 (板厚3mm) JT-JXSSD (板厚5mm) JT-JXSSU 沉孔型 (板厚5mm) JT-JXSDD (板厚10mm) JT-JXSDU	20	(30)	1	1列	—	—	—	—
		(40)	2		10	20
		(50)				30
		(60)				40
		80				60
		100	3			40
		120				50
		150				65
		200	4			60
		250	5		13	56
		300	5		14	68
	30	(30)	1		—	—
		(40)	2		10	20
		(50)				30
		(60)				40
		80				60
		100	3			40
		120				50
		150				65
		200	4			60
		250	5		13	56
		300	5		14	68
	40	(40)	1		—	—
		(60)	2		10	40
		80	2		10	60
		100	3		12	38
		120				48
		150				63
		200	4		13	58
		250	5		13	56
		300	5		14	68
锥孔型 (板厚5mm) JT-JXSSU 沉孔型 (板厚10mm) JT-JXSDU	50	50	1	1列	—	—	—	—
		60	2		10	40
		80	2		10	60
		100	3		13	37
		120				47
		150				62
		200	4			58
		250	5			56
		300	5		14	68
	60	60	2		10	40
		80	2		10	60
		100	3		13	37
		120				47
		150				62
		200	4			58
		250	5			56
		300	5		14	68
	80	80	4	2列	10	60	20	40
		100	4		13	74
		120	6			47
		150				62
		200				87
		250	8		14	74
		300	10		14	68

JT-JXSDD仅有W尺寸20规格。
JT-JXSSD仅适用于L()尺寸。

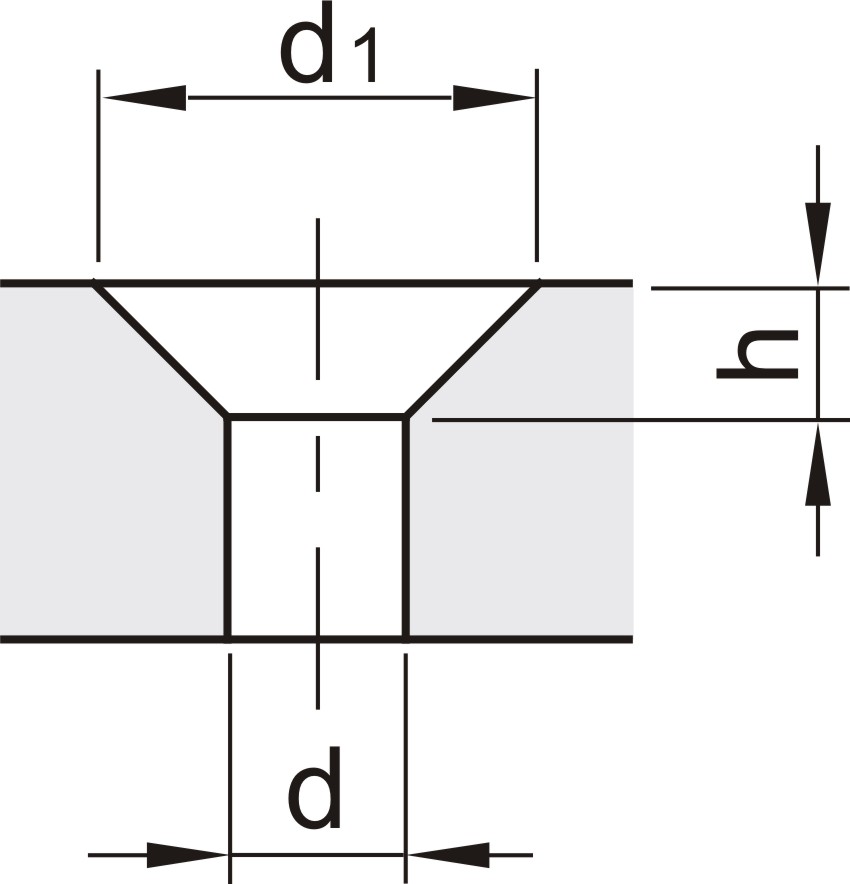

孔加工详图

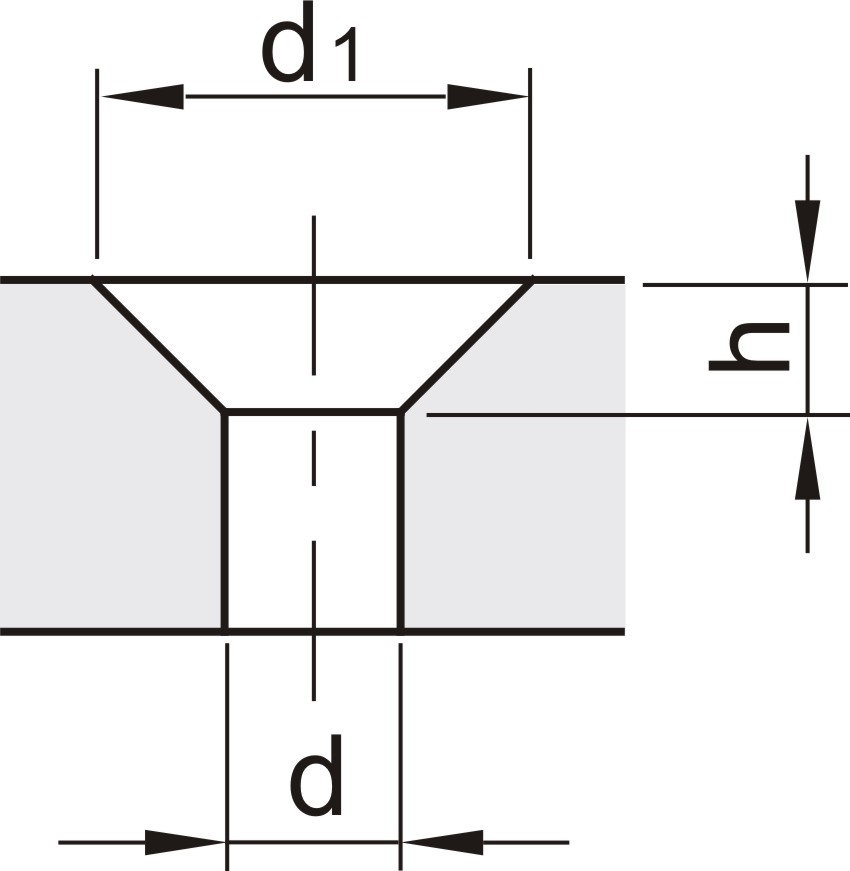

JT-JXSSU（内六角沉头螺钉孔）

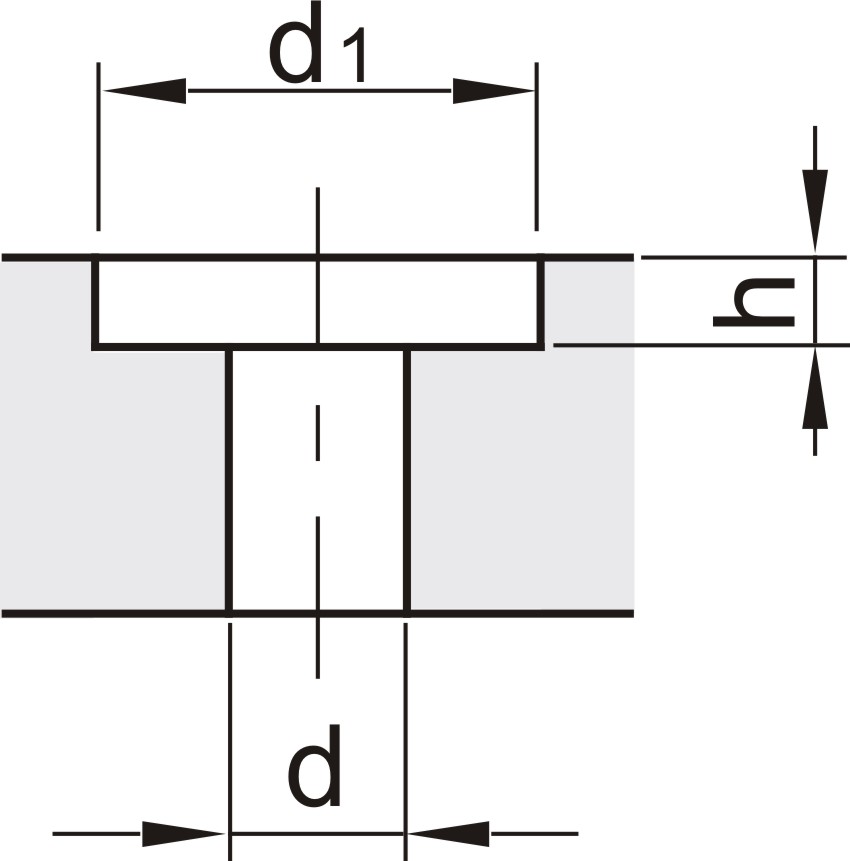

JT-JXSDD（内六角薄圆柱头螺钉孔）

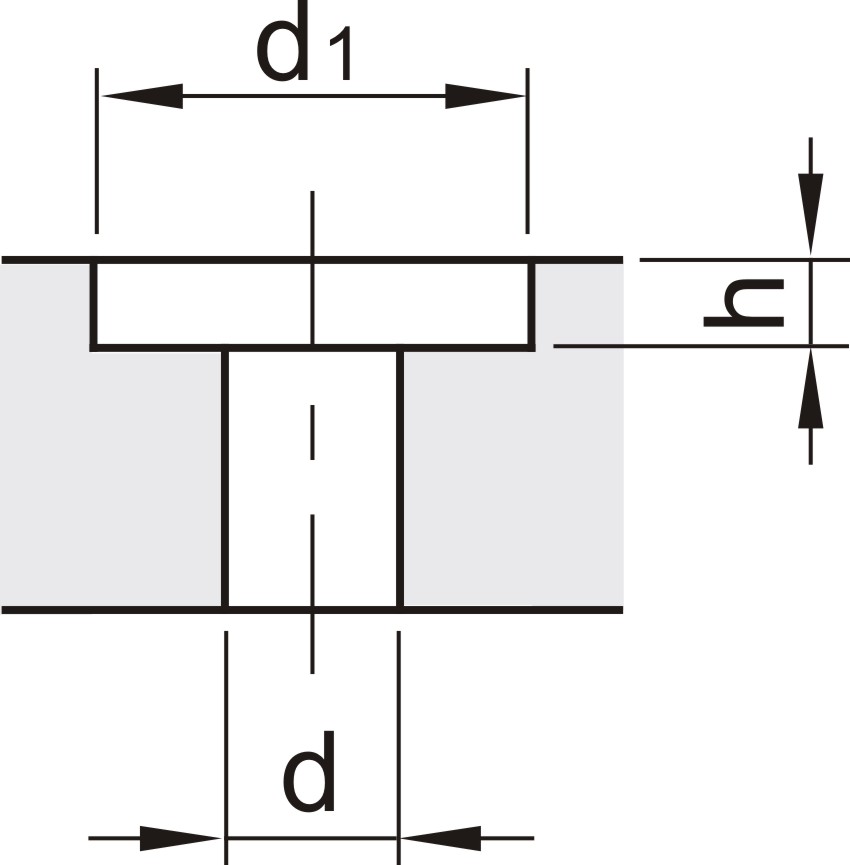

JT-JXSDU（内六角薄圆柱头螺钉孔）
