网带链输送机 中间驱动

产品属性: 类型 网带链型 传动类型 网带链 输送方式 塑料网带链条输送 节距 5 驱动 中间驱动 种类筛选 网带链输送机
产品型号: 请点击左侧选项进行选型 重新选型
代码材质 / 型材材质 / 网带链材质 / 防护罩表面处理 / 型材表面处理 / 防护罩类型
JT-OPXQD6063POMQ235碱砂氧化烤漆中间驱动

 产品简介:
    网带链输送机主要采用特制铝型材为主体框架,塑料网带链作为输送载体,
    应用于饮水,饮料,啤酒,食品包装机械,制罐,速冻,海产品,等行业。

 产品特性:
 ● 5mm小节距,过渡轮径小,兼容小物品输送;
 ● 输送速度精准稳定,能保证精准的同步输送;

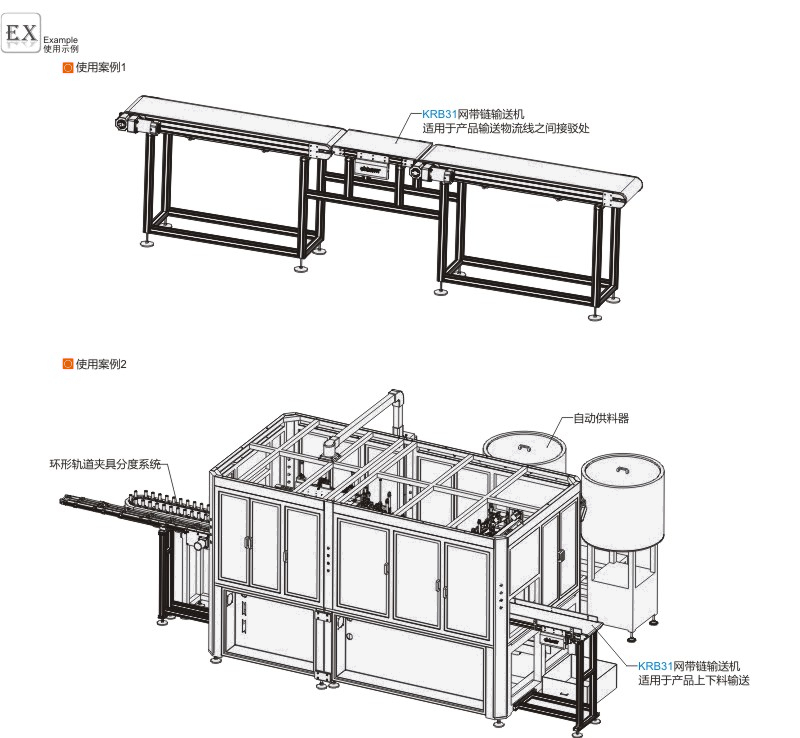

 ● 可做装配生产线或作为物料的储存输送;
 ● 采用特制铝型材制作,整体结构简洁易于安装,外型美观;
 ● 低粉尘,噪音低,防油,耐腐蚀;
 ● 不易跑偏,不易变形,使用寿命长。

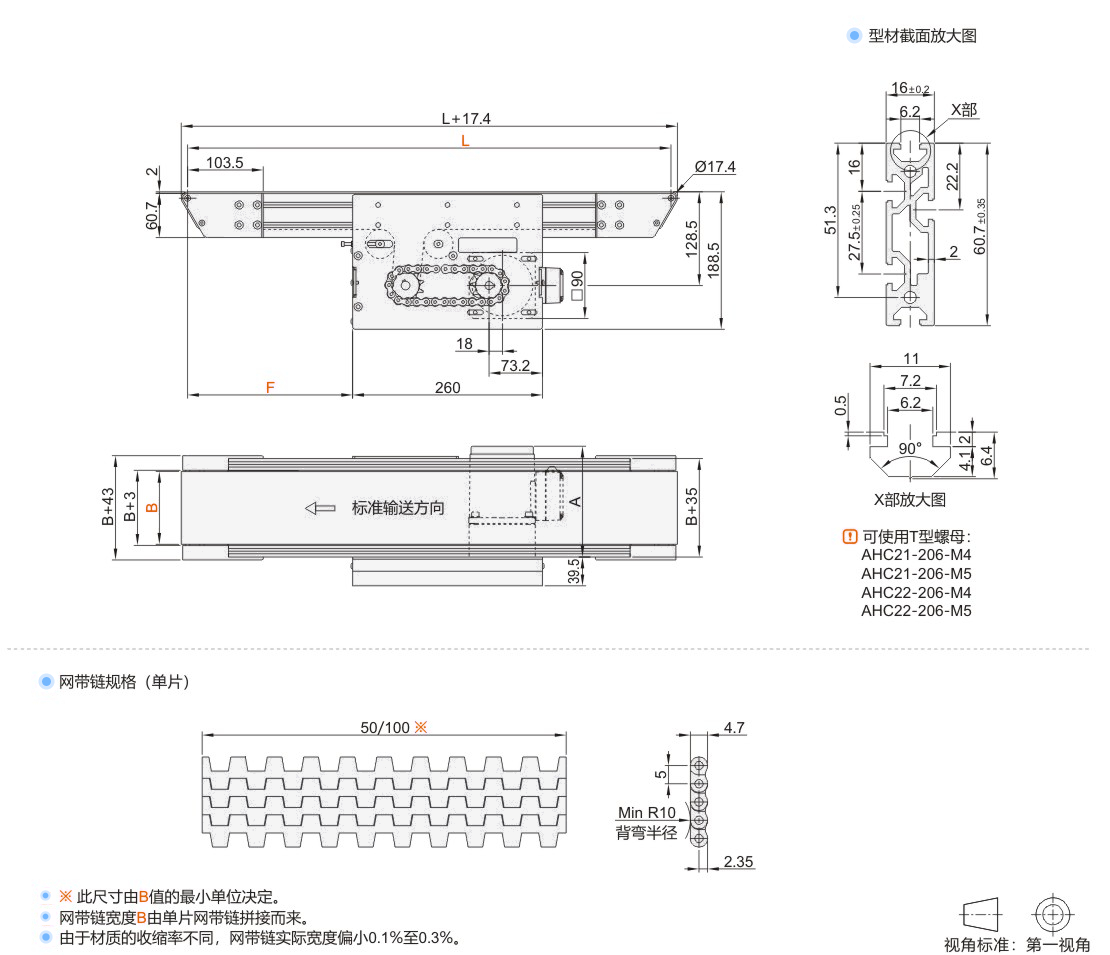

选型参数

选型表

型号
L
最小单位10
马达选择
网带链颜色
马达位置F
马达品牌
选择
代码B(最小单位50)输出功率(W)电压(V)规格齿轮头减速比
JT-OPXQD50~300470~150040
60
TA220(单相)SCM(速度控制马达)5 6 7.5 10 12.5 15
20 25 30 36 50
C0(湛蓝)
W0
(白色)
105<F<L-365Z(中大力德)
J
(精研马达)
SA200(三相)NIV(变频器)


齿轮头减速比

齿轮头
减速比

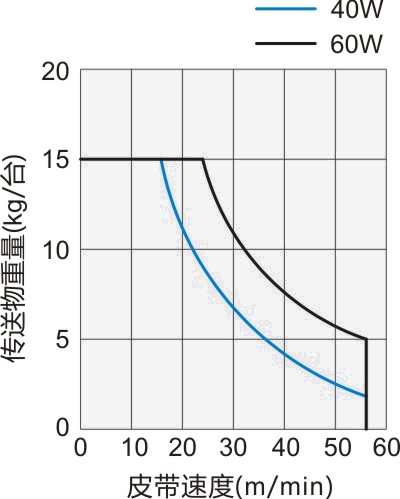

皮带速度(m/min)
50Hz 60Hz
5 33.738.5
6 28.132.1
7.5 22.525.7
10 16.819.2
12.5 13.515.4
15 11.212.8
20 8.49.6
25 6.77.7
30 5.66.4
36 4.75.3
50 3.43.8

可能会因负载状态而减小。

此输送速度表参照精研调速马达。
    (50Hz 1400转/min,60Hz 1600转/min)

A尺寸表

输出功率
(W)
马达
减速比
A
规格制造商
40三相马达
精研5~15152
20~50172
速度控制马达
5~15162
20~50182
三相马达
中大5~15147
20~50165
速度控制马达
5~15159
20~50177
60三相马达
精研5~15171
20~50191
速度控制马达
5~15182
20~50202
三相马达
中大5~15168
20~50186
速度控制马达
5~15179
20~50197
