皮带宽度

表面处理

选型参数

齿数 *

带轮形状 *

轴孔规格 *

内径d(mm) *

台阶孔内径Z(mm) *

7~76/1

台阶孔深度J(mm) *

2~42/0.1

左端台阶孔内径Q(mm) *

7~76/1

右端台阶孔内径R(mm) *

7~76/1

左端台阶孔深度S(mm) *

3~14/1

右端台阶孔深度T(mm) *

3~14/1

图片仅供参考

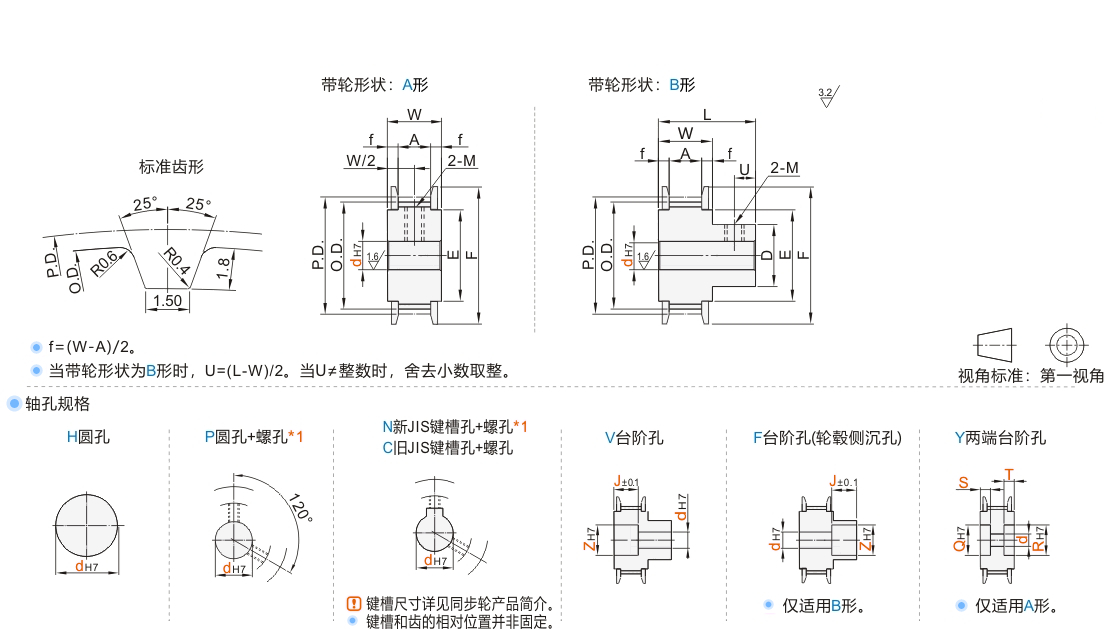

梯形齿同步轮 T5型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度齿距	材质 / 带轮	材质 / 法兰	表面处理
Y-EAB01	T5100	5.0	铝合金	铝金合	本色阳极氧化
Y-EAB02	T5100	5.0	铝合金	铝金合	黑色阳极氧化
Y-EAB03	T5100	5.0	铝合金	铝金合	喷砂镀镍
Y-EAB01	T5150	5.0	铝合金	铝金合	本色阳极氧化
Y-EAB02	T5150	5.0	铝合金	铝金合	黑色阳极氧化
Y-EAB03	T5150	5.0	铝合金	铝金合	喷砂镀镍
Y-EAB01	T5200	5.0	铝合金	铝金合	本色阳极氧化
Y-EAB02	T5200	5.0	铝合金	铝金合	黑色阳极氧化
Y-EAB03	T5200	5.0	铝合金	铝金合	喷砂镀镍
Y-EAB01	T5250	5.0	铝合金	铝金合	本色阳极氧化
Y-EAB02	T5250	5.0	铝合金	铝金合	黑色阳极氧化
Y-EAB03	T5250	5.0	铝合金	铝金合	喷砂镀镍

外形尺寸公差表

A/W/L/D尺寸						公差
3<X≤6						±0.1
6<X≤30						±0.2
30<X≤120						±0.3
120<X≤400						±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
带轮齿顶圆直径	跳动公差	O. D. <50	0.05
O. D.≥50	0.JT-VMPSLCSFZMPNZFZ

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
5~12	M4	M4×3
12.7~17	M5	M5×4
18~30	M6	M6×5
31~50	M8	M8×6

*1 为避免破坏齿的完整，因此螺孔选择加工在齿底，所以在齿数不能三等分时，螺孔会打在相近齿的齿底，此时螺孔角度略有偏差，非120 °。

选型参数

选型表

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P. D.	O. D.	D	F	E	带轮公称宽度
型号				轴孔规格dH7(最小单位1)									轴孔V、F													代码	齿数	A形			B形	Z(最小单位1)	J (最小单位0.1)
H	P			N∙C	V	Y	H	P	N∙C	V∙F	A形	B形	Q∙R	S∙T	A											代码	齿数	W	L				J (最小单位0.1)
JT-RVBXSD-T5100 JT-RVBXSU-T5100 JT-RVBXSQ-T5100 Y-EAB01-T5150 JT-RVBXSU-T5150 JT-RVBXSQ-T5150 JT-RVBXSD-T5200 JT-RVBXSU-T5200 JT-RVBXSQ-T5200 JT-RVBXSD-T5250 JT-RVBXSU-T5250 JT-RVBXSQ-T5250	12			A	H P N C V F Y	5~8	5~8	8	5~6	5~6	—	—	—	—	7~8	—	—						7~8	—	19.1	18.25	—	24	12	皮带宽度10 T5100 A:11 W:16 L:28 皮带宽度15 T5150 A:17 W.22 L:34 皮带宽度20 T5200 A:22 W:27 L:39 皮带宽度25 T5250 A:27 W:32 L:44
	14	A B	5~12	5~10		8·10·10K	5~10	5~10	5~10	5~8	5~8	7~12		7~10	7~12	22.28	—	21.45	14	26	16			—
	15		5~14	5~10		8·10·10K	5~12	5~12	5~11	5~8	5~9	7~14		7~11	A形时 2.0≤J≤W-2.0 B形时 2.0≤J≤L-2.0	7~14	3~14 S+T≤W-3	23.87	23.05	15	28	18
	16		6~16	6~12		8~12	6~14	6~14	6~13	6~10	8	6~11	8~16	8~13		8~16		25.46	24.6	17	32	20
	18		6~18	6~12		8~12	6~16	6~16	6~15	6~11	8·10·10K	6~13	8~18	8~15		8~18		28.65	27.8	19	33	22
	20		6~20	6~16		8~16	6~18	6~18	6~15	6~12	8·10·10K	6~13	8~20	8~15		8~20		31.83	31	19	36	24
	22		7~23	7~18		8~18	7~21	7~21	7~20	7~15	8~12	7~18	9~23	9~20		9~23		35.01	34.25	24	40	27
	24		7~26	7~20		8~20	7~24	7~24	7~23	7~17	8~13	7~21	9~26	9~23		9~26		38.2	37.4	27	45	30
	25		7~26	7~20		8~20	7~24	7~24	7~23	7~18	8~15	7~20	9~26	9~23		9~26		39.79	39	27	45	30
	26		8~31	8~23		8~22	8~29	8~29	8~27	8~21	8~17	8~25	10~31	10~27		10~31		41.38	40.6	31	48	35
	28		8~31	8~24		8~24	8~29	8~29	8~28	8~22	8~18	8~26	10~31	10~28		10~31		44.56	43.75	32	48	35
	30		10~32	10~26		10~26	10~30	10~30	10~29	10~23	10~18	10~27	10~32	12~29		12~32		47.75	46.95	33	52	36
	32		10~36	10~28		10~28	10~34	10~34	10~33	10~27	10~22	10~31	12~36	12~33		12~36		50.93	50.1	37	55	40
	34		10~41	10~30		10~30	10~39	10~39	10~36	10~30	10~25	10~34	12~41	12~36		12~41		54.11	53.25	40	61	45
	36		10~41	10~30		10~30	10~39	10~39	10~36	10~30	10~25	10~34	12~41	12~36		12~41		57.3	56.45	40	61	45
	40		10~46	10~38		10~38	10~44	10~44	10~43	10~37	10~30	10~41	12~46	12~43		12~46		63.66	62.85	47	67	50
	44		12~54	12~42		12~40	12~52	12~52	12~46	12~40	12~32	12~44	14~54	14~46		14~54		70.03	69.2	50	74	58
	48		12~59	12~47		12~40	12~57	12~57	12~55	12~45	12~40	12~54	14~59	14~56		14~59		76.39	75.55	60	83	63
	50		12~63	12~50		12~45	12~61	12~61	12~59	12~47	12~45	12~57	14~63	14~59		14~63		79.58	78.75	63	87	67
	60		12~76	12~50		12~50	12~74	12~74	12~71	12~50	12~50	12~69	14~76	14~71		14~76		95.49	94.65	75	99	80

轴孔规格 H、V、F、Y 时，无螺孔。孔径 9 不适用轴规格 N。孔径6.35、9.525 仅适用轴规格 H、P、V、F。孔径 8、9、10K、11、13、14、17、21-29、31、32 不适用轴规格 C。

“可选加工” 见同步轮产品简介。选购新 JS 键槽孔 + 螺孔的轴孔直径 10 时，键槽尺寸可选择 N-d10 或 N-d10K (请参阅同步轮产品简介)。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12	4		1.5
C-d15	5		2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.2 0
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80

可选加工参数
