对位平台标准型

图片仅供参考

对位平台标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-VHBSD	铝合金	黑色阳极氧化	对位平台

如有更多尺寸、精度要求，请与我司联系。如有更多电机、驱动器、线缆要求，请与我司联系。

选型参数

选型表

型号		重复定位精度 (mm)	电机选择	驱动器选择	线缆选择	台面尺寸 (mm)	底座尺寸 (mm)	行程(mm)			静载荷 (kgf)	动载荷 (kgf)	平面度 (mm)	平行度 (mm)	歩进电机	螺杆直径 (mm)	导程 (mm)
代码	规格	重复定位精度 (mm)	电机选择	驱动器选择	线缆选择	台面尺寸 (mm)	底座尺寸 (mm)	行程(mm)			静载荷 (kgf)	动载荷 (kgf)	平面度 (mm)	平行度 (mm)	歩进电机	螺杆直径 (mm)	导程 (mm)

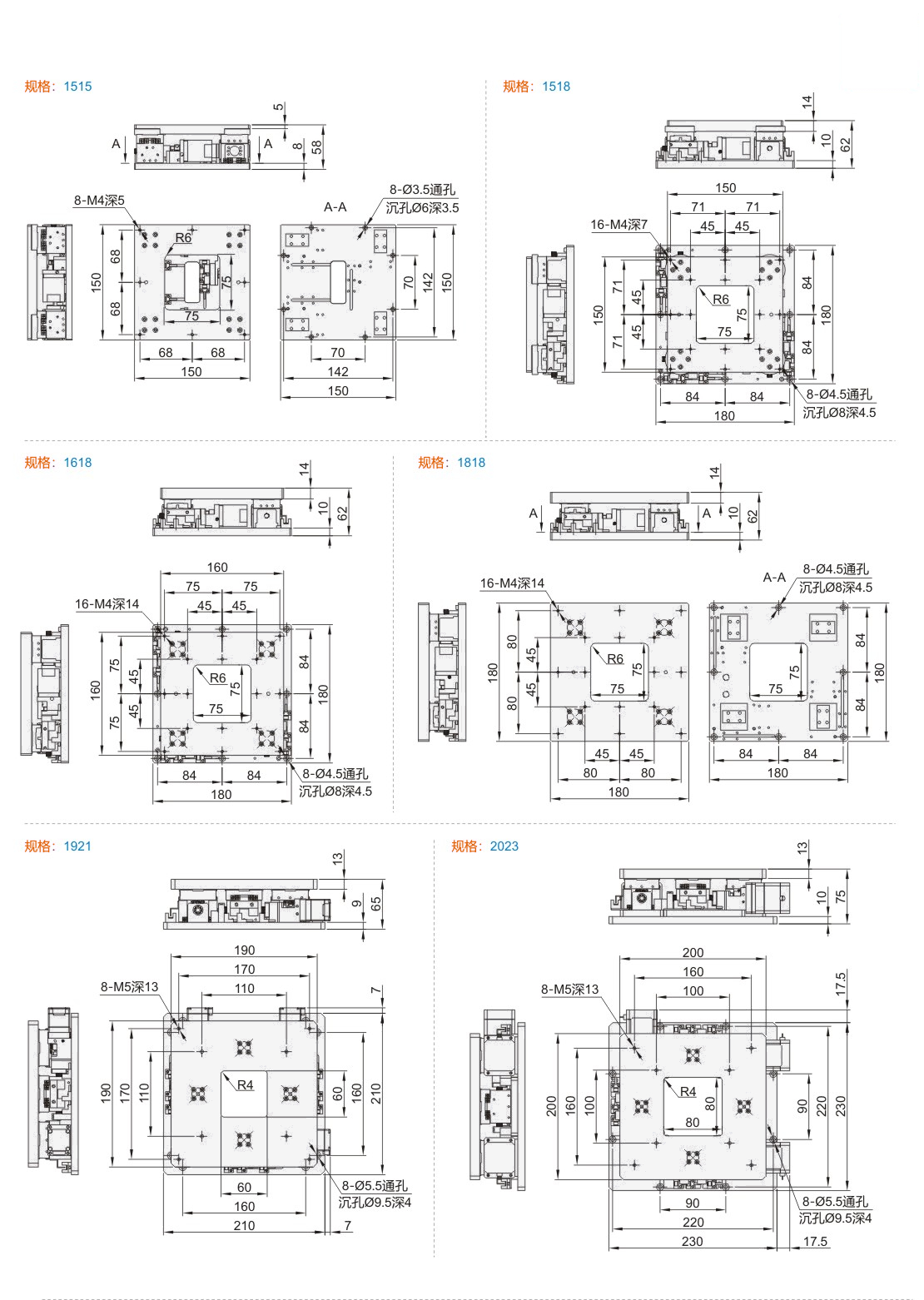

JT-VHBSD	1515	U (±0.001) UP (±0.002) C (±0.003) P (±0.004)	无指定 (步进电机) M (三菱伺服电机) H (汇川伺服电机)	无指定 (无驱动器) E (总线信号) P (脉冲信号)	无指定(无线缆) 2(2m长线缆) 4(4m长线缆) 7(7m长线缆) 10(10m长线缆)	150×150	150×150	X:±3 Y:±3 θ:±2°			25	10	±0.01	±0.01	步进28	8	1
	1518					150×150	180×180	X:±4 Y:±4 θ:±3°			30	15
	1618					160×160	180×180
	1818					180×180	180×180
	1921					190×190	210×210	X:±5 Y:±5 θ:±3°			80	30	±0.02	±0.03
	2023					200×200	230×230								步进42

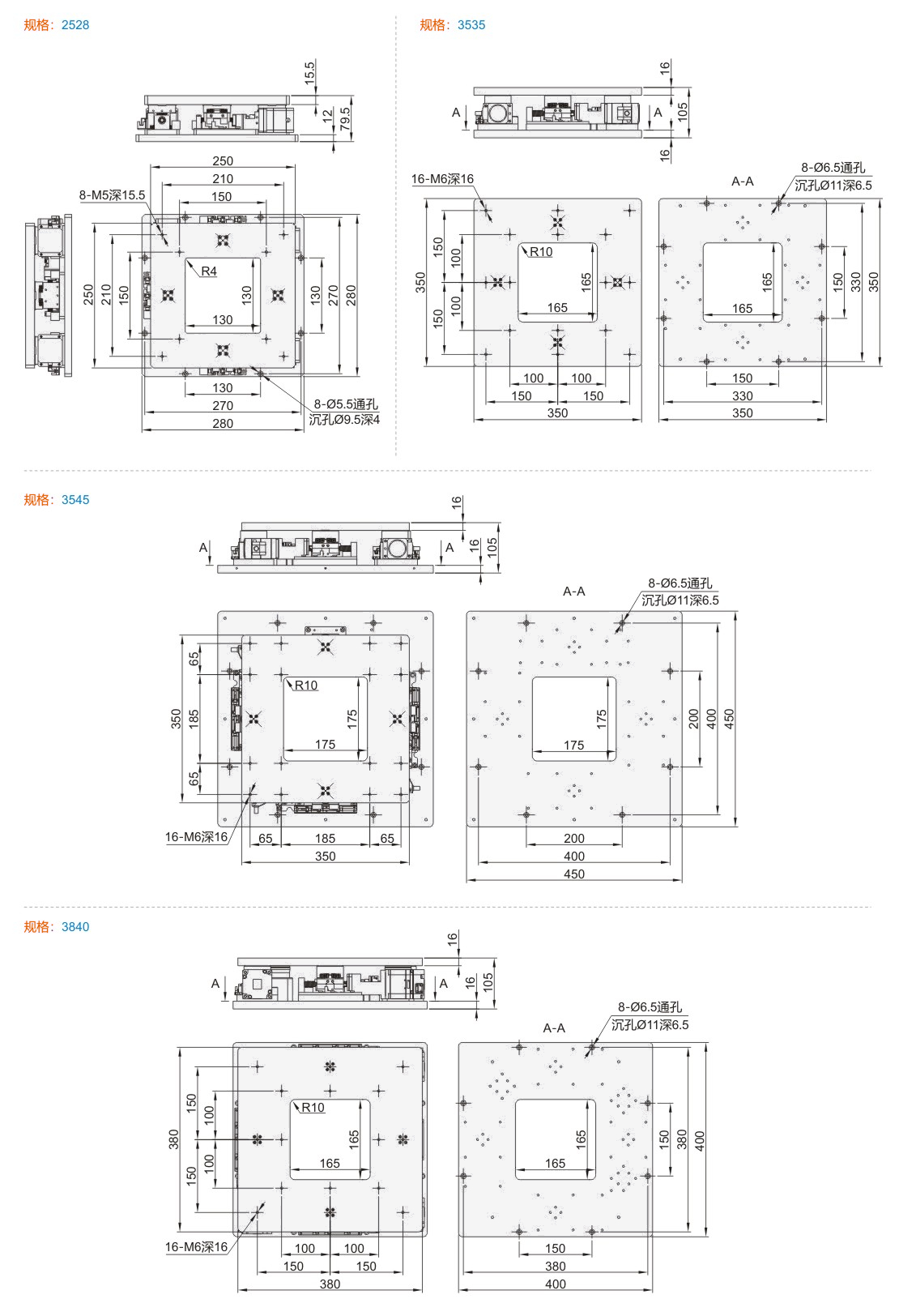

	2528					250×250	280×280								步进42
	3535					350×350	350×350	X:±5 Y:±5 θ:±2°			400	100	±0.03	±0.05	步进57	12	2
	3545					350×350	450×450	X:±5 Y:±5 θ:±1.8°
	3840					380×380	400×400	X:±5 Y:±5 θ:±1.8°

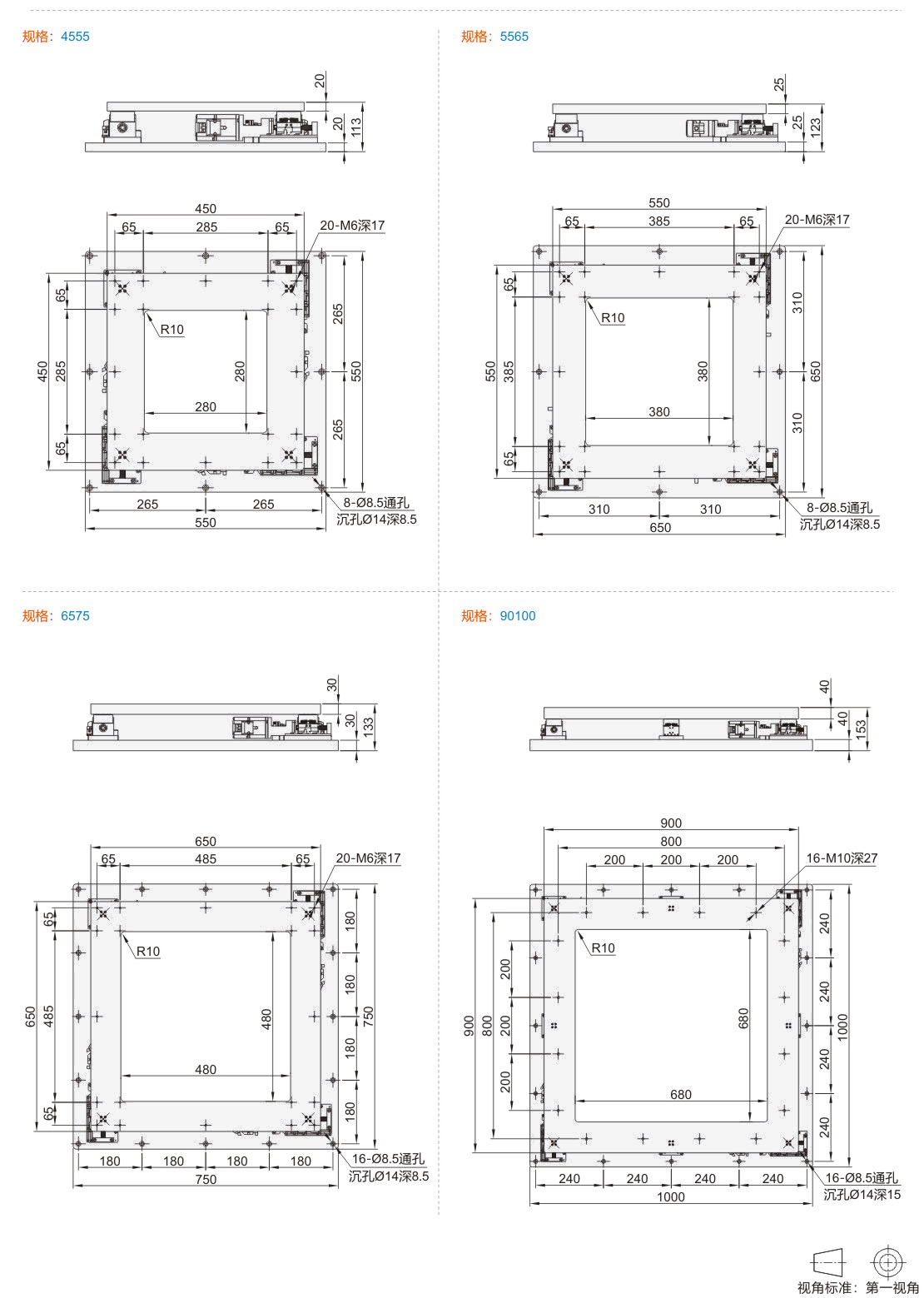

	4555					450×450	550×550	X:±5 Y:±5 θ:±1.5°
	5565					550×550	650×650	X:±5 Y:±5 θ:±1°
	6575					650×650	750×750	X:±5 Y:±5 θ:±1°
	90100					900×900	1000×1000	X:±5 Y:±5 θ:±0.5°
